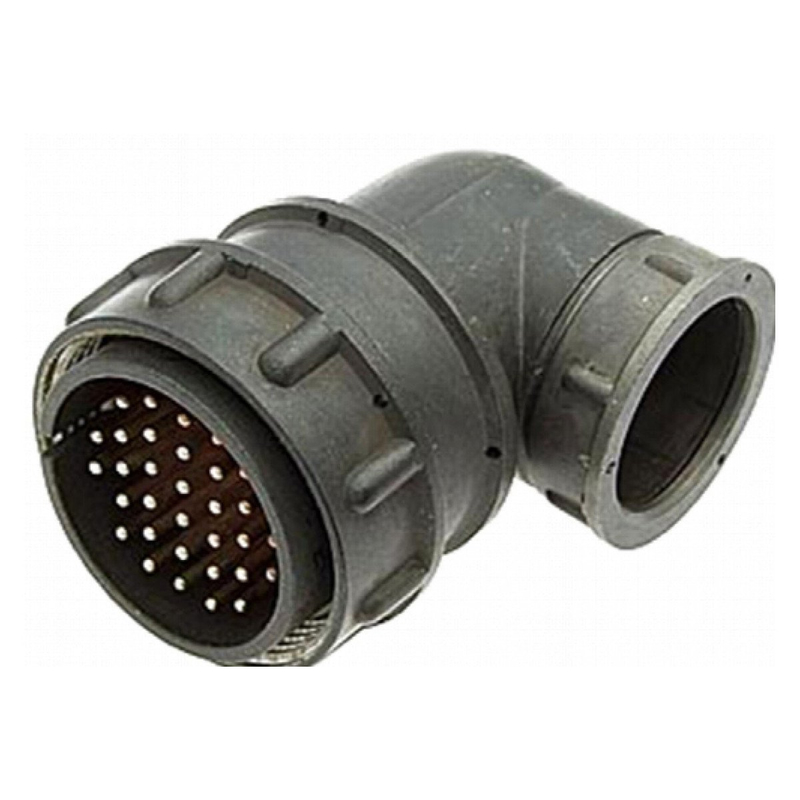

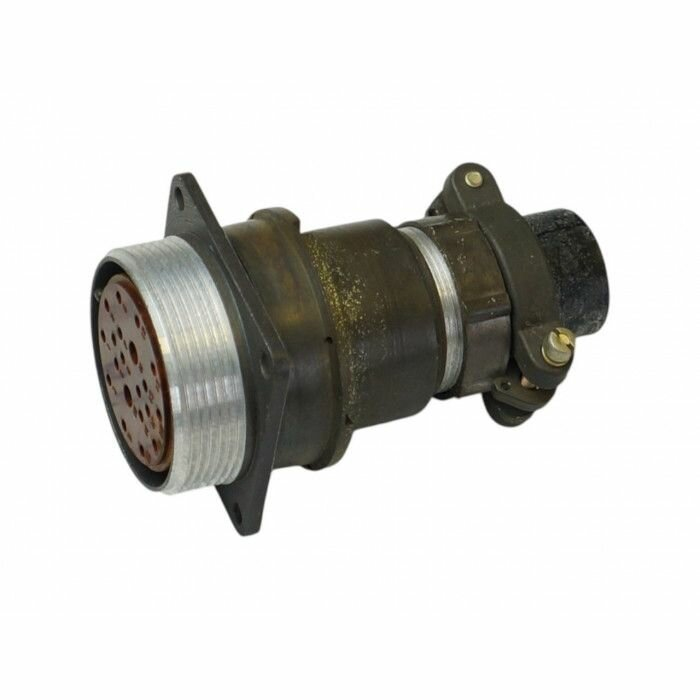

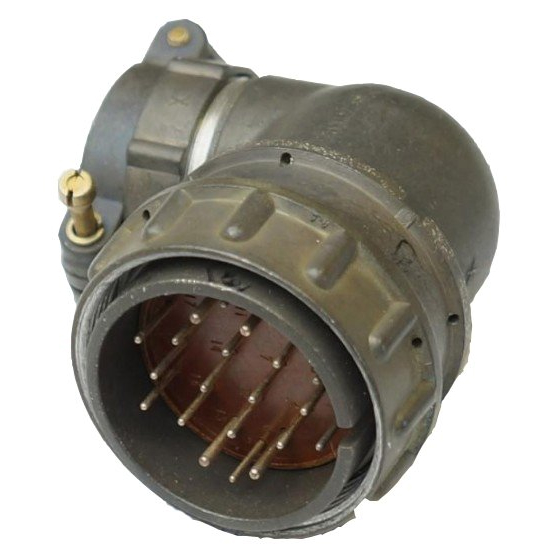

Назначение и область применения

Кабельная вилка 2РМ36КПН20Ш2В1 относится к серии низкочастотных цилиндрических негерметичных соединителей типа 2РМ. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на работу в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и других установок, где требуется разъёмное соединение с высокой надёжностью контакта.

Конструкция вилки предусматривает кабельный корпус, что позволяет монтировать её непосредственно на неэкранированный кабель. Соединитель обеспечивает внутренний объёмный монтаж и применяется совместно с ответной приборной частью — розеткой соответствующего типоразмера. Благодаря всеклиматическому исполнению вилка может эксплуатироваться в различных климатических условиях, включая умеренный и холодный климат.

Конструктивные особенности

Модель 2РМ36КПН20Ш2В1 имеет условный размер 36 и оснащена прямым патрубком для вывода кабеля. Сочленение с ответной частью осуществляется резьбовым способом, что обеспечивает плотное и стабильное соединение. Для исключения неправильной стыковки предусмотрена одношпоночная поляризация.

Корпус вилки может быть выполнен из карболита либо с оксидированным покрытием, цвет корпуса — серый. Изолятор имеет коричневый цвет. Такое исполнение обеспечивает механическую прочность и защиту внутренних элементов от внешних воздействий при сохранении негерметичности конструкции.

Количество контактов — 20. Контакты скомпонованы с комбинацией диаметров 1,0 мм и 1,5 мм. Покрытие контактов выполнено серебром, что положительно сказывается на стабильности переходного сопротивления и устойчивости к окислению.

Электрические параметры

Соединитель рассчитан на следующие рабочие характеристики:

• рабочее напряжение — не более 700 В для постоянного тока;
• рабочее напряжение — не более 560 В для переменного тока;
• максимальный ток на один контакт — 6 А;
• суммарная токовая нагрузка — до 100 А;
• сопротивление контактов — 5 мОм;
• ёмкость между соседними контактами — не более 6 пФ;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Диаметр корпуса составляет 36 мм по основному посадочному размеру D1 и 45 мм по размеру D2. Теплостойкость исполнения — до плюс 100 градусов Цельсия.

Совместимость и монтаж

Вилка 2РМ36КПН20Ш2В1 совместима с ответными розетками серии 2РМ36, имеющими аналогичную схему расположения контактов и одношпоночную поляризацию. При подборе ответной части необходимо учитывать условный размер 36, количество контактов 20 и тип контактной схемы Ш2 с комбинацией диаметров 1,0 мм и 1,5 мм.

Монтаж производится на кабель с последующей фиксацией через прямой патрубок. Конструкция рассчитана на внутренний объёмный монтаж, что позволяет подключать проводники непосредственно к контактным хвостовикам. Резьбовое сочленение обеспечивает надёжную фиксацию после стыковки и исключает самопроизвольное разъединение при вибрациях и механических нагрузках.
