Назначение соединителя 2РМ36КПН20Ш2В1 «ОС»

Соединитель 2РМ36КПН20Ш2В1 «ОС» представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие относится к типу соединителей 2РМ, которые широко применяются в радиоэлектронной аппаратуре.

Основное назначение — внутренний монтаж в различных узлах и блоках радиоэлектронной аппаратуры. Соединитель обеспечивает электрическое соединение цепей при подключении кабеля к ответной части, а также механическое удержание контактной пары в составе разъёма.

Подтверждённые особенности

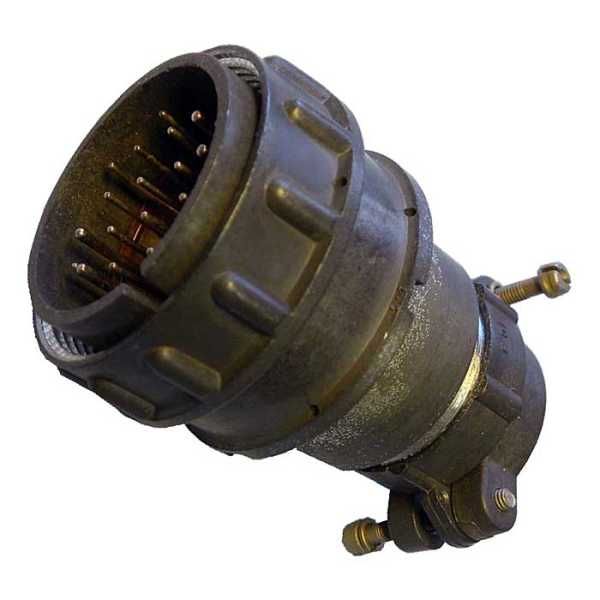

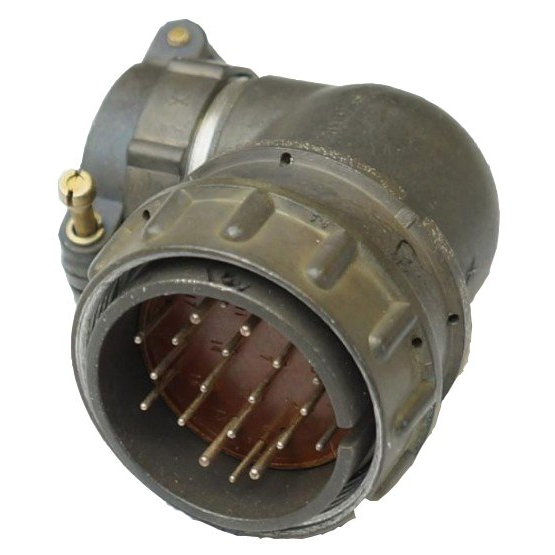

Конструкция соединителя относится к негерметичным цилиндрическим низкочастотным разъёмам. Условный размер корпуса — 36. Корпус кабельного вида, патрубок прямой, гайка патрубка предназначена для неэкранированного кабеля. Часть соединителя — вилка.

Контактная система включает 20 контактов. Сочетание контактов — диаметр 1 мм и диаметр 1,5 мм. Покрытие контактов — серебро. Теплостойкость — до 100 градусов Цельсия.

Электрические характеристики

• Токовая нагрузка на одиночный контакт диаметром 1 мм — 5 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм — 10 А.
• Максимальная суммарная нагрузка — 100 А.
• Максимальное рабочее напряжение для контактов диаметром 1 мм — 560 В и 700 В.
• Максимальное рабочее напряжение для контактов диаметром 1,5 мм — 560 В.
• Сопротивление контактов диаметром 1 мм — не более 5 мОм.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.

Механические и присоединительные характеристики

• Хвостовики контактов допускают присоединение проводов сечением 0,5 квадратного миллиметра для контактов диаметром 1 мм и 1 квадратный миллиметр для контактов диаметром 1,5 мм.
• Соединитель выдерживает механические удары и линейное ускорение до 2000 метров на секунду в квадрате.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.

Приёмка

Изделие поставляется с приёмкой «ОС». Это подтверждает прохождение установленных приёмочных процедур и пригодность соединителя для применения в составе ответственной радиоэлектронной аппаратуры в рамках указанного климатического исполнения.

Применение

Соединитель 2РМ36КПН20Ш2В1 «ОС» применяется в различных узлах и блоках радиоэлектронной аппаратуры, где требуется компактное цилиндрическое соединение с числом контактов 20 и смешанным сочетанием контактов диаметром 1 мм и 1,5 мм.

Благодаря серебряному покрытию контактов и низкому переходному сопротивлению изделие подходит для цепей, к которым предъявляются требования по стабильности электрического контакта. Максимальная суммарная токовая нагрузка до 100 А и рабочее напряжение до 700 В позволяют использовать вилку в силовых и сигнальных цепях постоянного и переменного тока с частотой до 3 МГц.

Исполнение для неэкранированного кабеля с прямым патрубком упрощает монтаж кабельных сборок внутри блоков. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет условия эксплуатации, соответствующие умеренному и холодному климату при размещении в помещениях.

Соединитель предназначен для внутреннего монтажа, поэтому его установка выполняется в составе аппаратуры, а не в качестве наружного разъёма. При подборе ответной части необходимо учитывать тип соединителя 2РМ, условный размер корпуса 36 и сочетание контактов диаметром 1 мм и 1,5 мм.
