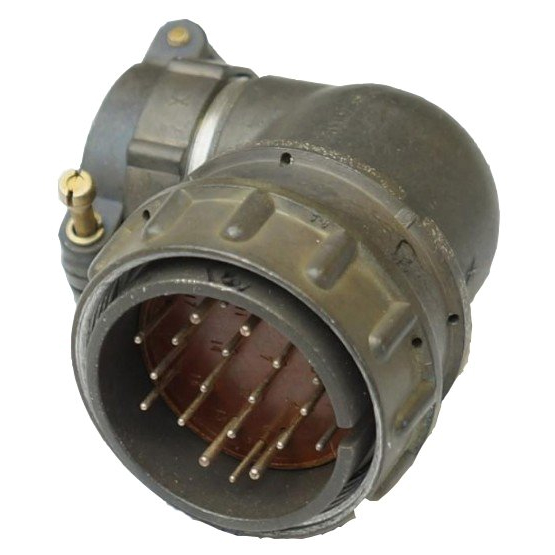

2РМ36КПН20Ш2В1

2РМ36КПН20Ш2В1 представляет собой кабельную вилку цилиндрического низкочастотного негерметичного соединителя объемного монтажа с резьбовой фиксацией.

Описание

Это устройство предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69, с корпусом условного размера 36 мм.
Покрытие контактов — серебро (индекс В), патрубок прямой (П), гайка для неэкранированного кабеля (Ш).

Характеристики

• Количество контактов: 20.

• Максимальное рабочее напряжение: 700/560 В.

• Максимальный ток на контакт: до 6–10 А (в зависимости от диаметра).

• Диаметр контактов: 1,0 мм или 1,5 мм.

• Сопротивление контакта: не более 0,0025–0,005 Ом.

• Рабочая температура: от -60°C до +100°C.

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 490 м/с² (50g).

• Срок службы: наработка 1000 часов, 500 сочленений-расчленений.

Структура обозначения

Обозначение расшифровывается как: 2РМ (тип), 36 (размер корпуса), К (кабельный корпус), П (прямой патрубок), Н (гайка), 20 (количество контактов), Ш (неэкранированный кабель), 2 (сочетание контактов), В (серебро), 1 (теплостойкость 100°C).
