Назначение и область применения

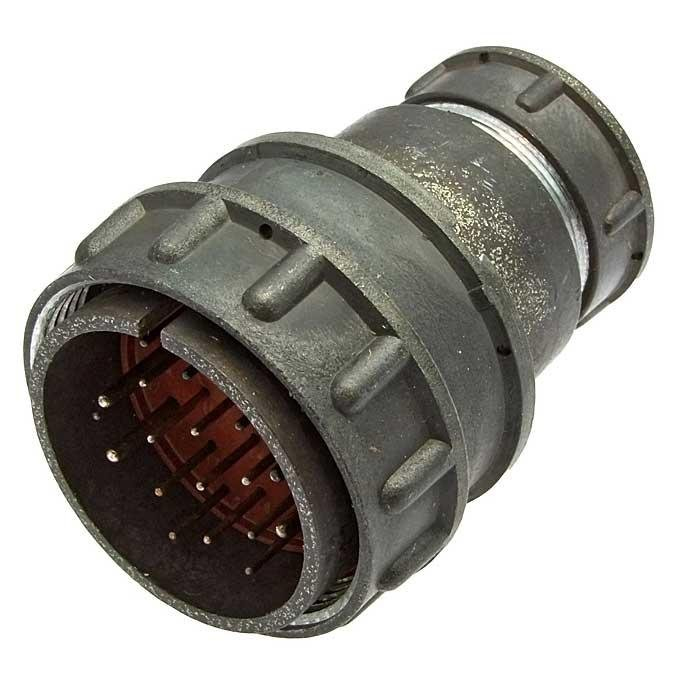

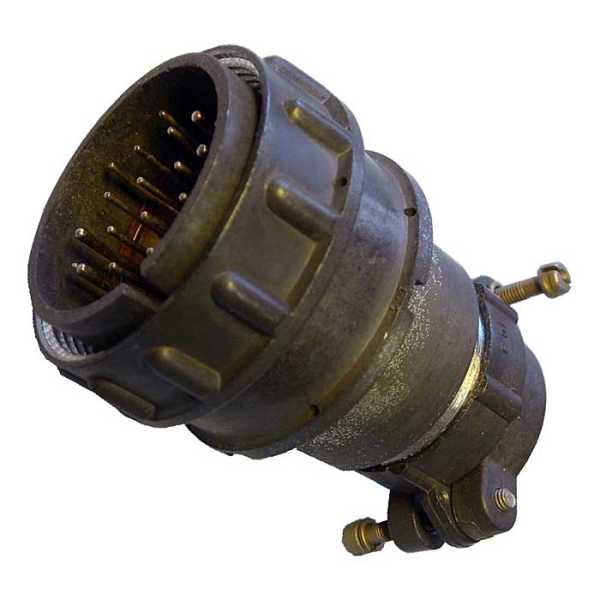

2РМ36КПН20Ш2В1 — низкочастотный цилиндрический электрический соединитель серии 2РМ, выполненный в виде кабельной вилки с резьбовым соединением. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Соединитель применяется в промышленной и измерительной аппаратуре, в том числе в условиях вибраций и ударных нагрузок, для многократного разъёмного подключения кабелей. Резьбовое сочленение обеспечивает надёжную фиксацию вилки и розетки при механических воздействиях.

Расшифровка обозначения 2РМ36КПН20Ш2В1

• 2РМ — тип соединителя: цилиндрический низкочастотный, негерметичный.
• 36 — условный размер корпуса, диаметр посадочного места порядка 36 мм.
• К — корпус кабельный, вилка устанавливается на кабель.
• П — прямой патрубок.
• Н — патрубок под неэкранированный кабель.
• 20 — число контактов, то есть 20 контактных выводов.
• Ш — часть соединителя «вилка».
• 2 — сочетание контактов, определяющее диаметры и токовую нагрузку по стандарту серии 2РМ.
• В — покрытие контактов серебром.
• 1 — исполнение по теплостойкости: до 100 градусов Цельсия.

Технические характеристики

Электрические параметры

• Рабочее напряжение: до 700 В; для части исполнений указывают 700 или 560 В в зависимости от диаметра контактов и схемы применения.
• Максимальная токовая нагрузка на один контакт: порядка 6–7 А для контактов диаметром 1 мм; значения зависят от конкретного сочетания контактов.
• Общая максимально допустимая токовая нагрузка: около 100 А.
• Сопротивление контактов: не более нескольких миллиом, типично до 5 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях.
• Ёмкость между контактами: не более 6 пФ.

Механические и климатические параметры

• Вид сочленения: резьбовое, обеспечивающее надёжную фиксацию вилки и розетки.
• Диаметр корпуса: около 36 мм; диаметр контактов — примерно 1 мм, для комбинации 2 также могут применяться контакты 1,5 мм.
• Рабочий температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69, для внутреннего монтажа.
• Минимальная наработка: не менее 1000–5000 часов в зависимости от источника данных.
• Количество сочленений и расчленений: до 500 циклов.

Применение и особенности эксплуатации

Соединитель рассчитан на многократное разъёмное подключение кабелей в составе промышленных и измерительных комплексов. Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление при большом числе циклов сочленения.

Исполнение с прямым патрубком под неэкранированный кабель упрощает монтаж: кабель вводится в корпус вилки без экранирующей оплётки. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 предусматривает эксплуатацию при внутреннем монтаже, а диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет применять изделие в условиях вибраций и ударных нагрузок.

Для правильного подбора ответной части необходимо учитывать условный размер корпуса 36, тип сочленения, число контактов 20 и сочетание контактов 2, поскольку от этих параметров зависят допустимые токовые нагрузки и диаметры контактных выводов.
