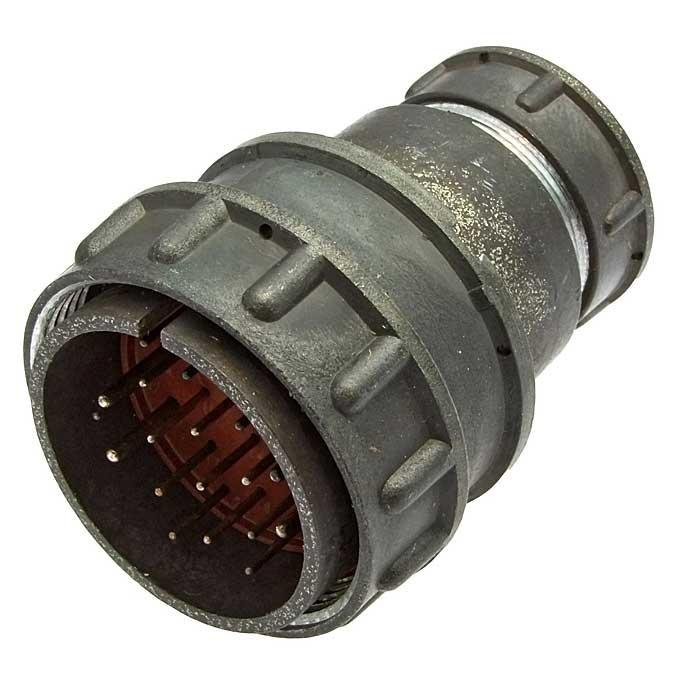

Назначение соединителя 2РМ36КПН20Ш2В1

Соединитель 2РМ36КПН20Ш2В1 представляет собой электрический низкочастотный цилиндрический разъём, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Изделие относится к серии 2РМ и применяется для коммутации электрических цепей в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения.

Данная часть соединителя выполнена в виде вилки, что определяет её роль в составе разъёмного соединения: вилка сочленяется с ответной частью (розеткой) и обеспечивает механическое крепление и электрический контакт. Благодаря кабельному исполнению корпуса соединитель ориентирован на оконцевание кабеля, а прямой патрубок с гайкой для неэкранированного кабеля упрощает монтаж и фиксацию кабельной продукции на объекте.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по стандартной для серии 2РМ схеме и содержит полную информацию о его исполнении. Ниже приведены подтверждённые характеристики, заложенные в обозначение и описание изделия.

• Тип соединителя: 2РМ — низкочастотный цилиндрический разъём.
• Условный размер корпуса: 36.
• Вид корпуса: кабельный (индекс К).
• Тип патрубка: прямой (индекс П).
• Гайка патрубка: для неэкранированного кабеля (индекс Н).
• Количество контактов: 20.
• Часть соединителя: вилка (индекс Ш).
• Обозначение сочетания контактов: 2 — контакты диаметром 1 миллиметр и 1,5 миллиметра.
• Покрытие контактов: серебро (индекс В).
• Теплостойкость: +100 °C.

Таким образом, конструкция сочетает контакты двух типоразмеров в одном корпусе условного размера 36, что позволяет гибко распределять нагрузку между цепями питания и сигнальными цепями в пределах одного разъёма.

Электрические параметры

Электрические характеристики соединителя определяются типом контактной пары и диаметром контакта. Токовая нагрузка на одиночный контакт составляет до 5 А для контактов диаметром 1 миллиметр и до 10 А для контактов диаметром 1,5 миллиметра. Максимальная суммарная нагрузка на соединитель достигает 100 А.

Максимальное рабочее напряжение также зависит от диаметра контакта: для контактов диаметром 1 миллиметр оно составляет до 560 В, для контактов диаметром 1,5 миллиметра — до 700 В. Сопротивление контактов нормируется и составляет не более 5 мОм для контакта диаметром 1 миллиметр и не более 2,5 мОм для контакта диаметром 1,5 миллиметра. Серебряное покрытие контактных поверхностей обеспечивает стабильность переходного сопротивления при эксплуатации.

Механические и климатические характеристики

Соединитель рассчитан на работу в жёстких условиях эксплуатации. Рабочая температура окружающей среды находится в диапазоне от минус 60 °C до плюс 100 °C. Механический удар многократного действия характеризуется пиковым ударным ускорением до 1000 метров на секунду в квадрате. Максимальное количество циклов разъединения и соединения — до 500 раз.

Гарантийный срок хранения изделия составляет 15 лет с момента изготовления, что подтверждает высокую стойкость материалов и покрытий к длительному хранению без потери рабочих свойств.

Применение

Соединитель 2РМ36КПН20Ш2В1 используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Он подходит для монтажа с экранированными и неэкранированными кабелями, что делает его универсальным решением для различных электрических систем. Изделие обеспечивает надёжное подключение в электрических цепях, высокую производительность и долговечность при соблюдении условий эксплуатации, указанных в характеристиках.
