Назначение соединителя 2РМ36КПН20Ш2А1

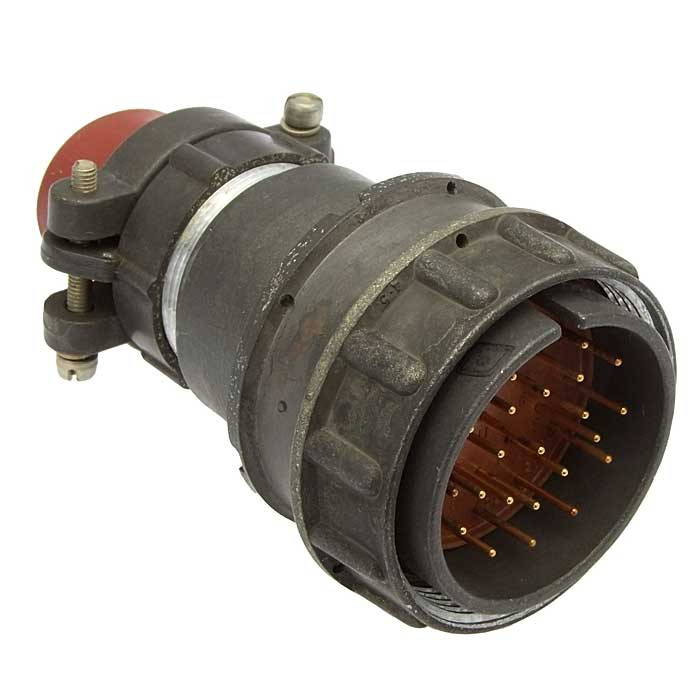

Соединитель 2РМ36КПН20Ш2А1 — это кабельная вилка серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к классу низкочастотных цилиндрических негерметичных соединителей и применяется там, где требуется надёжное разъёмное соединение кабельных линий с оборудованием.

Основное назначение — коммутация электрических цепей в составе кабельных сборок, блоков и приборов. Разъём рассчитан на эксплуатацию при значительных механических и климатических нагрузках, что делает его пригодным для внутреннего монтажа в умеренном и холодном климате.

Подтверждённые особенности и технические характеристики

Конструкция соединителя расшифровывается через маркировку: тип 2РМ — низкочастотный цилиндрический негерметичный, корпус К — кабельный, размер корпуса 36, патрубок П — прямой, гайка патрубка Н — для неэкранированного кабеля, число контактов 20. Сочленение — резьбовое, поляризация корпусов — одношпоночная, что исключает неправильное соединение половин разъёма.

• Номинальный ток на одиночный контакт: до 5 А при диаметре контакта 1 мм и до 10 А при диаметре контакта 1,5 мм.
• Максимальная суммарная токовая нагрузка: до 100 А.
• Рабочее напряжение: до 700 В.
• Сопротивление контакта: 0,005 Ом и 0,0025 Ом.
• Покрытие контактов: золото.
• Теплостойкость: +100 °С.
• Длина патрубка: 67,5 мм; масса патрубка — не более 44,5 г.

Указанные параметры подтверждаются конструктивным исполнением серии и приведёнными в описании изделия данными. Соединитель не является герметичным, поэтому при монтаже следует учитывать условия окружающей среды.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур и при воздействии вибрационных и ударных нагрузок.

• Температура окружающей среды: от минус 60 °С до плюс 100 °С.
• Смена температур: от минус 60 °С до плюс 180 °С.
• Относительная влажность: до 98 % при плюс 25 °С.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 метров на секунду в квадрате.
• Механический удар многократного действия: пиковое ускорение 1000 метров на секунду в квадрате.
• Механический удар одиночного действия: пиковое ускорение 5000 метров на секунду в квадрате.
• Атмосферное давление: от 133,32 на 10 в минус четвёртой степени паскаля до 506 килопаскалей.

Применение

Соединитель 2РМ36КПН20Ш2А1 используется в различных электрических системах, где требуется надёжное и прочное соединение. Он подходит для внутреннего монтажа в умеренном и холодном климате, применяется в составе кабельных сборок, распределительных устройств и приборных блоков.

Благодаря резьбовому сочленению и одношпоночной поляризации обеспечивается устойчивое механическое соединение и правильная ориентация контактов при подключении. Золотое покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта при эксплуатации.

Перед установкой следует убедиться в соответствии числа и диаметра контактов требованиям конкретной цепи, а также в допустимости применения негерметичного соединителя в данных условиях среды.
