Назначение и область применения

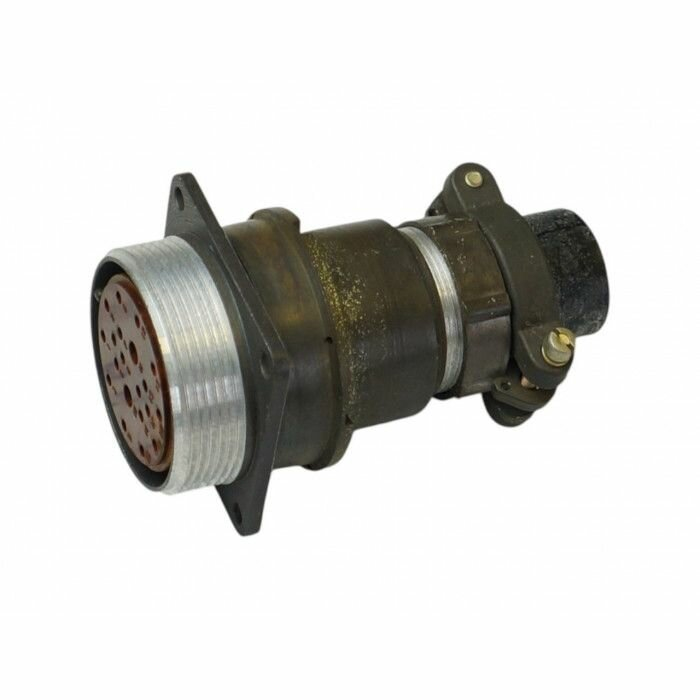

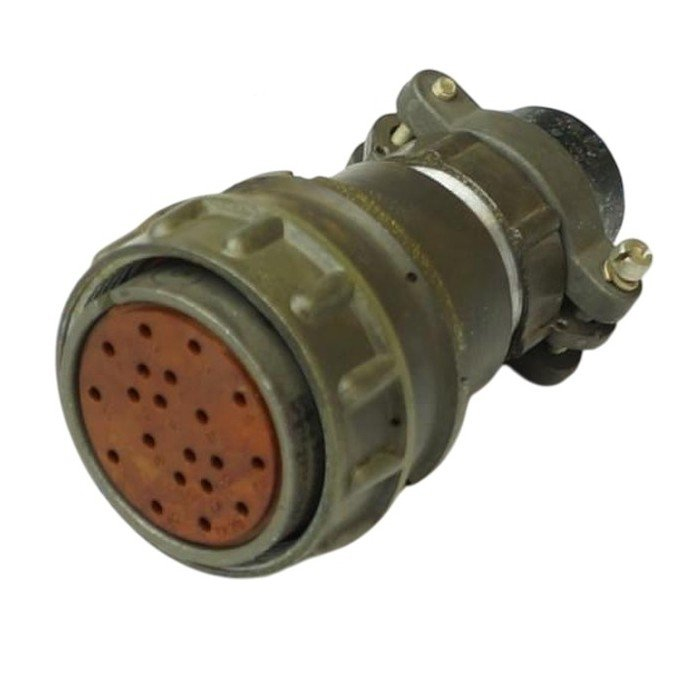

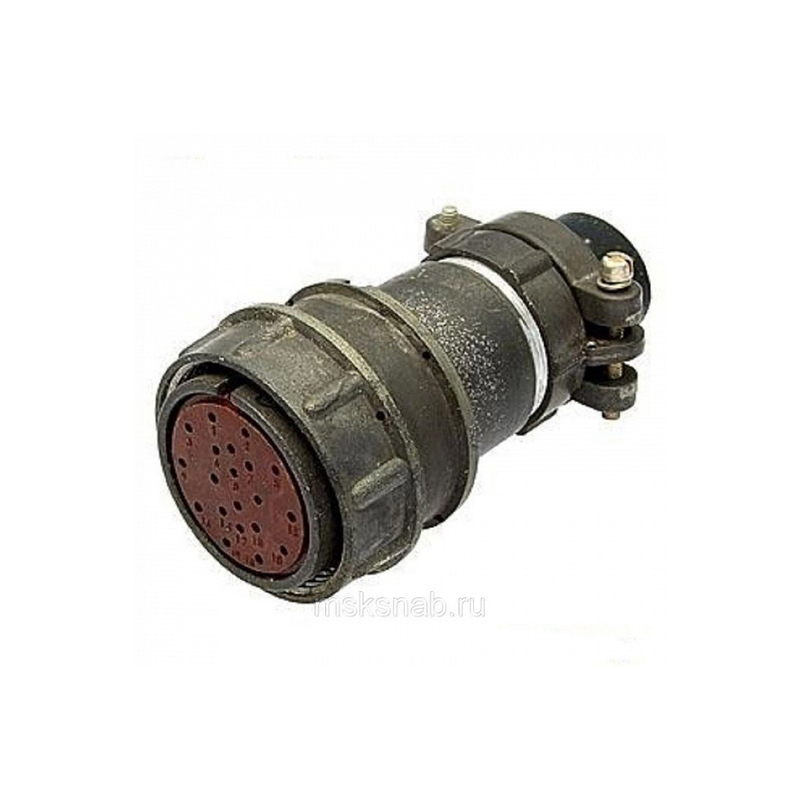

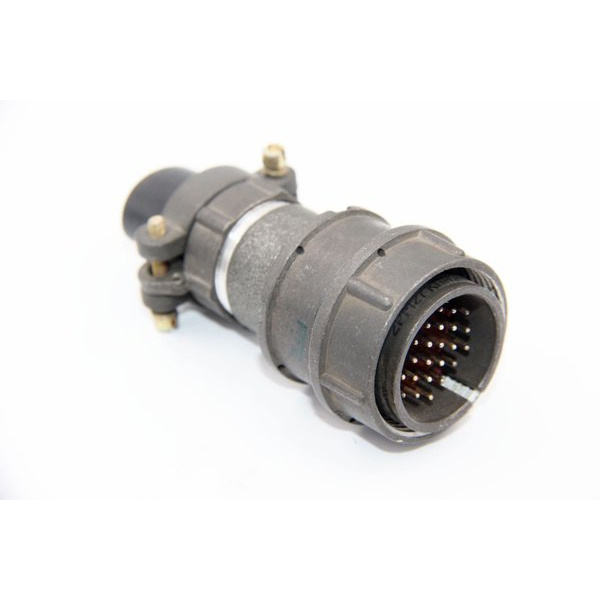

Кабельная розетка 2РМ36КПН20Г2В1 представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Устройство рассчитано на внутренний объемный монтаж и применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем управления, где требуется надежное разъемное соединение с резьбовой фиксацией сочлененного положения.

Конструкция розетки предусматривает прямой патрубок с гайкой для подключения неэкранированного кабеля, что обеспечивает удобство монтажа при прокладке жгутов и кабельных трасс внутри корпусов приборов. Изделие предназначено для работы в составе соединителя совместно с приборной частью — вилкой или розеткой соответствующего типоразмера, при этом поляризация сочленения выполнена по одношпоночной схеме, исключающей неправильное соединение контактов.

Технические характеристики

Соединитель 2РМ36КПН20Г2В1 имеет следующие подтвержденные параметры:

• Количество контактов: 20, тип контактов — гнездовые.
• Условный размер корпуса: 36 мм.
• Диаметр контактов: 1 мм или 1,5 мм; токовая нагрузка на одиночный контакт — от 5 до 10 А в зависимости от диаметра, максимальная суммарная нагрузка на соединитель — 100 А.
• Рабочее напряжение: 560 В, максимальное значение — до 700 В.
• Покрытие контактов: серебро, в отдельных партиях упоминается золото.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: негерметичное, УХЛ.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контактов: до 5 МОм.
• Механическая стойкость: линейное ускорение до 2000 метров на секунду в квадрате, работоспособность при пониженном давлении до 133,32 умноженное на 10 в минус двенадцатой степени Па.

Корпус изделия металлический, что обеспечивает механическую прочность и защиту внутренних элементов при эксплуатации в условиях вибраций и ударных нагрузок. Резьбовая фиксация сочлененного положения предотвращает самопроизвольное разъединение под воздействием внешних факторов.

Конструктивные особенности

Розетка относится к кабельной части соединителя и оснащена прямым патрубком с накидной гайкой, предназначенной для крепления неэкранированного кабеля и обеспечения натяжения жил без риска повреждения мест пайки. Такая схема подключения упрощает обслуживание и замену кабельной сборки без демонтажа ответной части, установленной на панели или шасси оборудования.

Изделие производится в России и поставляется как отдельная позиция для комплектации соединителей серии 2РМ36. Поляризация одношпоночного типа гарантирует однозначное взаимное положение контактных групп при сочленении, что исключает ошибочную подачу сигналов и защищает аппаратуру от короткого замыкания из-за неверной ориентации разъема.

Совместимость и монтаж

Розетка 2РМ36КПН20Г2В1 применяется совместно с приборными частями серии 2РМ36, имеющими соответствующий условный размер корпуса 36 мм и количество контактов 20. При выборе ответной части необходимо учитывать тип контактов — для данной розетки с гнездовыми контактами ответная часть должна иметь штыревые контакты. Монтаж кабеля выполняется пайкой проводников к хвостовикам контактов с последующей фиксацией кабеля гайкой патрубка.

Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяет использовать соединитель в аппаратуре, эксплуатируемой в неотапливаемых помещениях, на подвижных объектах и в промышленных условиях с умеренным и холодным климатом, что соответствует климатическому исполнению УХЛ. Негерметичное исполнение предполагает установку внутри корпусов приборов, защищенных от прямого попадания влаги и агрессивных сред.
