Назначение разъёма 2РМ36КПН20Г2В1

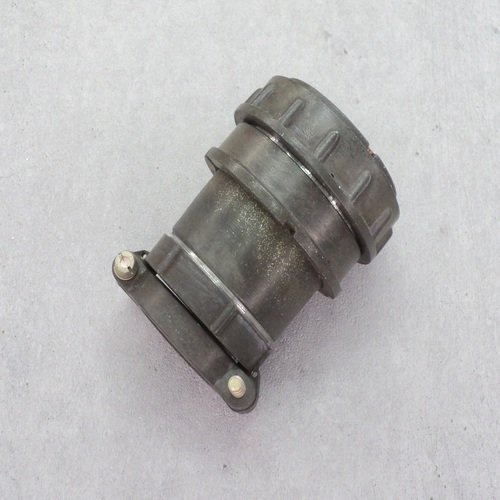

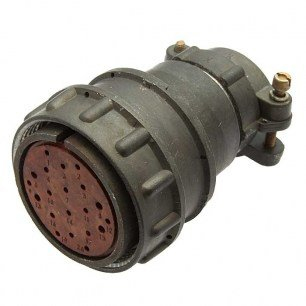

Разъём 2РМ36КПН20Г2В1 производства компании Элекон представляет собой кабельную розетку серии 2РМ — цилиндрических низкочастотных негерметичных соединителей. Изделие предназначено для соединения и разъединения электрических цепей в системах, где требуется надёжная передача сигналов и тока: в промышленном оборудовании, приборах, системах управления и других электротехнических устройствах.

Разъём применяется в составе кабельных сборок и обеспечивает механическое и электрическое сочленение ответных частей. Исполнение УХЛ2.1 допускает эксплуатацию в умеренном и холодном климате. Конструкция рассчитана на работу в условиях вибраций, ударов, пониженного и повышенного давления, а также в широком диапазоне температур.

Основные технические характеристики

• Количество контактов: 20, с диаметрами 1 мм и 1,5 мм.
• Максимальное рабочее напряжение: 560 В или 700 В.
• Токовая нагрузка: до 5–10 А на контакт в зависимости от диаметра контакта.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C, с кратковременным нагревом до плюс 180 °C.
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Покрытие контактов: серебро (индекс «В»), теплостойкость до плюс 100 °C.
• Ресурс сочленения: 500 циклов, усилие расчленения — до 196,2 Н.

Корпус и присоединительные размеры

Корпус разъёма выполнен из карболита или аналогичного материала с оксидированием, цвет — серый. Диаметр корпуса составляет 36 мм. Сочленение резьбовое, накидная гайка имеет резьбу M39×1,5. Монтаж проводов выполняется объёмным методом.

Условия эксплуатации и устойчивость к воздействиям

Разъём устойчив к механическим и климатическим нагрузкам. Он выдерживает вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 490 м/с², удары с ускорением до 5000 м/с², пониженное давление до 133,32·10⁻¹² Па и повышенное давление до 506 кПа.

Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление и надёжная передача сигнала. Негерметичное исполнение серии 2РМ подходит для применения внутри помещений и в закрытых отсеках оборудования, где не требуется полная герметизация соединения.

Область применения

Разъём 2РМ36КПН20Г2В1 применяется для коммутации электрических цепей в промышленной автоматике, измерительных приборах, системах связи и управления, а также в других устройствах, где необходимы цилиндрические низкочастотные соединители с большим числом контактов и резьбовым сочленением. Сочетание 20 контактов двух диаметров, рабочего напряжения до 700 В и тока до 10 А на контакт делает его пригодным как для силовых, так и для сигнальных линий в составе одного соединения.
