2РМ36КПН20Г2В1

2РМ36КПН20Г2В1 — это электрический низкочастотный цилиндрический негерметичный соединитель с 20 контактами, предназначенный для кабельного монтажа.

Основные характеристики

Он имеет кабельный корпус (К) с прямым патрубком (П) и гайкой (Н) для неэкранированного кабеля, диаметром 36 мм.
Поддерживает ток от 5 А (контакты 1 мм) до 10 А (1,5 мм), максимальное рабочее напряжение 560–700 В при частоте до 3 МГц.
Рабочий диапазон температур — от -60 до +100 °C, с теплостойкостью до +100 °C (индекс 1), покрытие контактов — серебро (В).

Условия эксплуатации

Соединитель рассчитан на 500 сочленений-расчленений, минимальную наработку 5000 часов и срок сохраняемости 25 лет.
Выдерживает вибрацию до 490 м/с² (1–5000 Гц), удары до 5000 м/с², влажность до 98% при +25 °C и пониженное давление до 10⁻¹² мм рт. ст.
Климатическое исполнение — УХЛ2.1 для умеренного и холодного климата.

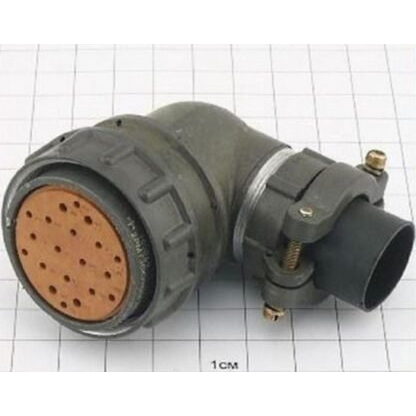

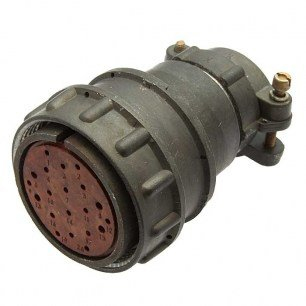

Изображение показывает типичную конструкцию такого разъема-розетки с маркировкой и размерами.
