2РМ36КПН20Г2В1

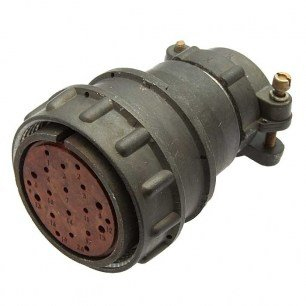

2РМ36КПН20Г2В1 — это один из стандартных цилиндрических электрических соединителей серии 2РМ, выполненный в виде кабельной розетки негерметичного исполнения.

Основное назначение

Этот соединитель предназначен для соединения и разъединения электрических цепей в аппаратуре общего и специального назначения, в том числе в условиях повышенных механических нагрузок и влаги. Он используется для постоянного и переменного тока с частотой до примерно 3 МГц при напряжениях порядка 560–700 В.

Конструкция и тип

• Тип: низкочастотный цилиндрический негерметичный соединитель с резьбовым способом фиксации вилки и розетки.

• Вид корпуса: К — кабельный, рассчитан на монтаж непосредственно на кабель (обычно неэкранированный).

• Патрубок: прямой (обозначение «П» в маркировке).

Контактная часть

• Количество контактов: 20 (гнёзда — розетка с 20 контактными гнёздами).

• Сочетание контактов: 2 (то есть комплект состоит из вилки и розетки, которые сопрягаются по своему ряду контактов).

• Покрытие контактов: серебро (буква «В» в обозначении).

• Сопротивление контакта обычно не превышает десятых долей ома (единицы мОм), что обеспечивает низкие потери и надёжный контакт.

Электрические и климатические параметры

• Рабочее напряжение: до 560 В постоянного или переменного тока, с возможным кратковременным повышением до порядка 700 В в зависимости от типономинала.

• Ток на контакт: типичные значения в диапазоне 5–10 А, но конкретный предел зависит от конкретного стандарта и условий эксплуатации.

• Климатическое исполнение: рассчитано на работу в диапазоне примерно от −60 до +100 °C, что позволяет использовать разъём в умеренных и холодных климатических условиях.

Условное обозначение расшифровка

По обозначению 2РМ36КПН20Г2В1:

• 2РМ — серия цилиндрических электрических соединителей.

• 36 — условный размер корпуса (диаметр посадочного отверстия порядка 36 мм).

• К — кабельный корпус.

• П — прямой патрубок.

• Н — негерметичное исполнение.

• 20 — количество контактов.

• Г — тип контакта (гнездо, розетка).

• 2 и В1 — дополнительные признаки по теплостойкости и всеклиматическому исполнению.
