Назначение разъёма 2РМ36КПН20Г2В1

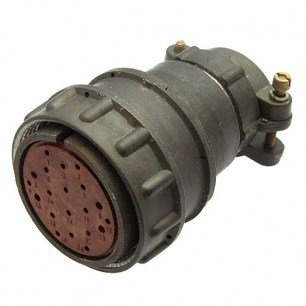

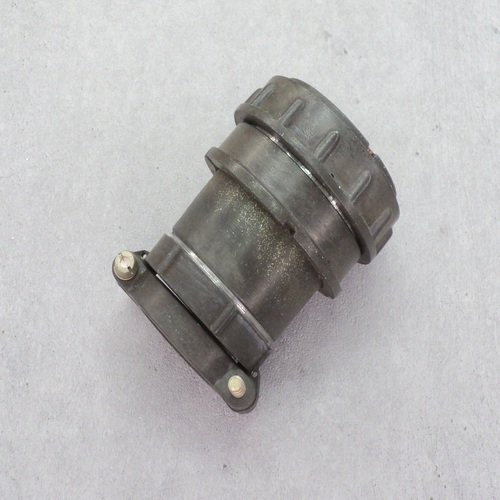

Разъём 2РМ36КПН20Г2В1 относится к серии 2РМ и представляет собой кабельную розетку. Изделие предназначено для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Такой соединитель применяется там, где требуется надёжное механическое и электрическое соединение многожильных кабельных линий, в том числе в условиях повышенных требований к теплостойкости и устойчивости к климатическим воздействиям.

Серия 2РМ известна как семейство цилиндрических низкочастотных соединителей, объединяющих вилки и розетки различных исполнений. Розетка 2РМ36КПН20Г2В1 выступает ответной частью соединителя и монтируется на кабеле, обеспечивая коммутацию цепей управления, питания и сигнализации в составе кабельных сборок и приборных жгутов.

Подтверждённые особенности и технические характеристики

Маркировка изделия содержит сведения о конструкции корпуса, типе патрубка и количестве контактов. Ниже перечислены подтверждённые особенности разъёма.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 36 мм.
• Вид корпуса: кабельный (К).
• Вид патрубка: прямой (П).
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 20.
• Часть соединителя: розетка (Г).
• Сочетание контактов: контакты диаметром 1 мм и 1,5 мм.
• Покрытие контактов: серебро (В).
• Теплостойкость: до плюс 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 700 В (в отдельных источниках указано до 560 В).
• Токовая нагрузка на одиночный контакт: до 5 А для контакта диаметром 1 мм и до 10 А для контакта диаметром 1,5 мм.
• Максимальная суммарная нагрузка: до 100 А.
• Электрическая прочность изоляции: 1850 В при 560 В и 2300 В при 700 В.
• Усилие расчленения: не более 196,2 Н (25 кгс).
• Максимальное количество сочленений-расчленений: 500 раз.
• Минимальная наработка: не менее 1000 часов.
• Гарантийный срок хранения: 15 лет.

Условия эксплуатации и применение

Разъём рассчитан на эксплуатацию в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Относительная влажность при плюс 25 градусах Цельсия может достигать 98 процентов. Изделие сохраняет работоспособность при вибрации в диапазоне от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате, а также при акустическом шуме от 50 Гц до 10 кГц с уровнем звукового давления 170 дБ.

Климатическое исполнение УХЛ2.1 означает пригодность для умеренного и холодного климата. Благодаря сочетанию контактов разных диаметров и суммарной нагрузке до 100 А, розетка подходит для коммутации как силовых, так и сигнальных цепей в составе одного соединителя. Серебряное покрытие контактов способствует стабильному переходному сопротивлению, а конструкция патрубка с гайкой для неэкранированного кабеля упрощает монтаж на кабельных линиях без экрана.

Применение разъёма 2РМ36КПН20Г2В1 целесообразно в приборостроении, промышленной автоматике, измерительной технике и других областях, где требуются многоконтактные кабельные соединения с повышенной теплостойкостью и устойчивостью к вибрационным и климатическим нагрузкам. Ограничение по частоте до 3 МГц определяет использование изделия преимущественно в низкочастотных цепях постоянного и переменного тока.
