Назначение соединителя 2РМ36КПН

2РМ36КПН — это низкочастотный цилиндрический электрический соединитель (разъём) из серии 2РМ, предназначенный для коммутации силовых и сигнальных цепей постоянного и переменного тока. Типовой рабочий диапазон частот для изделий этой серии — до нескольких мегагерц, что позволяет применять разъём как в цепях питания, так и в низкочастотных сигнальных трассах.

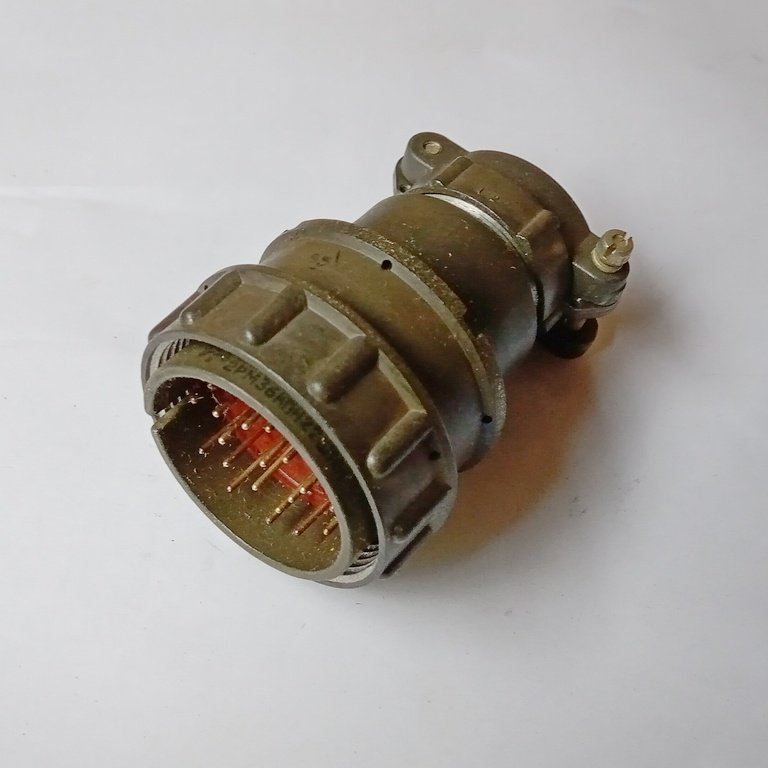

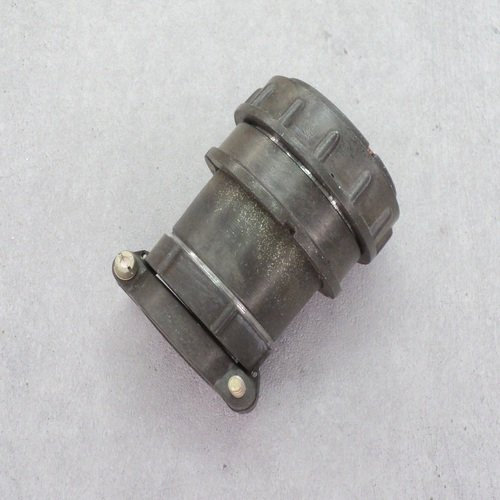

Модификация 2РМ36КПН чаще всего представлена как кабельная розетка или вилка с условным диаметром корпуса 36 миллиметров. Такое исполнение рассчитано на оконцевание кабеля и организацию разъёмного соединения между блоками аппаратуры, кабельными линиями и внешними устройствами.

Подтверждённые особенности и параметры

Ниже приведены характеристики, которые указываются для данной серии и модификации в каталожных данных. Конкретные значения могут отличаться в зависимости от варианта исполнения, поэтому при подборе следует уточнять их по документации на соответствующую модификацию.

• Напряжение: максимальное рабочее напряжение обычно составляет до 560–700 вольт постоянного или переменного тока в зависимости от конкретного исполнения.
• Ток: допустимая токовая нагрузка на один контакт лежит в диапазоне примерно от 6 до 10 ампер — значение зависит от модификации и количества контактов.
• Количество контактов: выпускаются варианты с 20, 22 и другим числом контактов, размещённых в одном цилиндрическом корпусе.
• Корпус: кабельный, цилиндрический, негерметичный, рассчитанный на подключение к неэкранированному или экранированному кабелю в зависимости от обозначения (например, «П» или «У» по патрубку).
• Климатическое исполнение: изделия рассчитаны на работу в широком диапазоне температур — обычно примерно от минус 60 до плюс 100 градусов Цельсия, и могут применяться при умеренном и холодном климате.
• Долговечность: каталоги обычно указывают ресурс порядка 500 операций соединения и разъединения.

Изделие относится к категории 2РМ36, артикул — 846. Производитель в предоставленных данных не указан, поэтому сведения о конкретном изготовителе, стране производства, сертификатах и гарантии не приводятся.

Конструкция и принцип применения

Конструктивно соединитель представляет собой цилиндрический корпус с контактной группой, рассчитанной на многократное сочленение с ответной частью. Кабельное исполнение предполагает заделку проводов и подключение кабеля через патрубок; тип патрубка определяет возможность работы с неэкранированным или экранированным кабелем. Негерметичное исполнение означает, что разъём предназначен для эксплуатации в условиях, где не требуется защита от прямого воздействия влаги под давлением.

Большое число контактов в сочетании с относительно высокими токами и напряжениями делает такие разъёмы удобными там, где нужно передать одновременно несколько силовых и сигнальных цепей через один узел соединения.

Области применения

2РМ36КПН используется в силовых и низкочастотных цепях радиоэлектронной аппаратуры, промышленного оборудования, источников питания и других устройств, где требуется надёжное многоконтактное соединение с относительно высокими токами и напряжениями.

На практике такие разъёмы устанавливают в кабельных линиях питания, цепях управления и сигнальных трассах. Основные требования, которым они отвечают в этих применениях, — механическая стойкость, долговечность и способность выдерживать большое число циклов соединения и разъединения.

1. Силовые кабельные линии питания аппаратуры и оборудования.
2. Цепи управления и коммутации промышленных установок.
3. Сигнальные низкочастотные трассы в составе радиоэлектронных устройств.
4. Соединения блоков и модулей, требующие многократного сочленения и разъединения.

При выборе конкретного исполнения следует ориентироваться на требуемое число контактов, допустимый ток и напряжение, тип патрубка и климатические условия эксплуатации, сверяясь с документацией на соответствующую модификацию серии 2РМ.
