Назначение разъёма 2РМ36КПЭ22Ш1В1

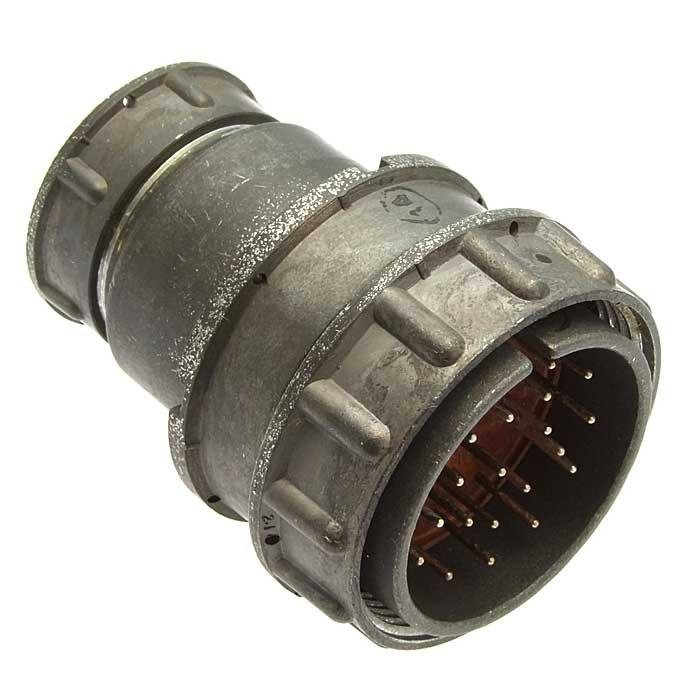

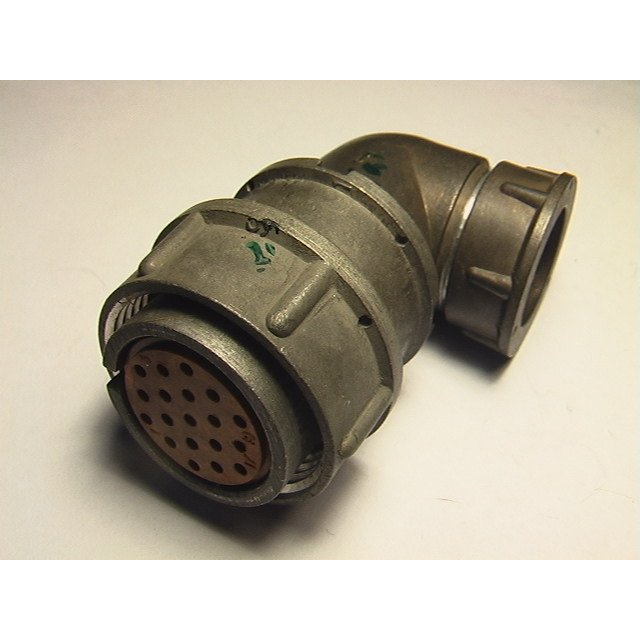

2РМ36КПЭ22Ш1В1 — это отечественный электрический цилиндрический низкочастотный разъём серии 2РМ, представляющий собой кабельную вилку. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного и переменного тока. Разъём применяется там, где требуется надёжное разъёмное соединение кабеля с ответной частью при ограниченных габаритах и повышенных требованиях к электрическим параметрам контактов.

По типу исполнения это соединитель электрический низкочастотный цилиндрический, негерметичный. Он предназначен для работы в цепях постоянного и переменного тока с частотой до около 3 МГц, что определяет его применение в низкочастотных цепях питания и сигнальных линиях.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РМ36КПЭ22Ш1В1 несёт в себе полную информацию о конструкции изделия. Ниже приведены подтверждённые особенности, соответствующие отдельным элементам маркировки.

• 2РМ — серия цилиндрических низкочастотных соединителей.
• 36 — диаметр корпуса составляет 36 мм.
• К — кабельное исполнение корпуса.
• П — прямой патрубок для подвода кабеля.
• Э — гайка патрубка, предназначенная для экранированного кабеля.
• 22 — количество контактов в соединителе.
• Ш — вилка (обозначение части соединителя).
• 1 — диаметр контакта 1 мм.
• В — серебряное покрытие контактов.

Таким образом, разъём сочетает кабельный корпус с прямым патрубком, гайку для экранированного кабеля, 22 контакта диаметром 1 мм с серебряным покрытием и исполнение в виде вилки.

Электрические и эксплуатационные характеристики

Рабочий ток составляет типовые значения 5–6 А на один контакт, при этом суммарная токовая нагрузка может достигать порядка 110 А в зависимости от условий применения. Рабочее напряжение находится в пределах порядка 560–700 В, что соответствует типовому диапазону разъёмов серии 2РМ.

Сопротивление контакта составляет порядка 0,0025–0,005 Ом, а сопротивление изоляции в нормальных условиях измеряется десятками гигаом. Такие параметры обеспечивают стабильную передачу тока и минимальные потери в местах контактных соединений.

Рабочая температура окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия, что соответствует климатическому исполнению УХЛ2.1 по ГОСТ 15150-69. Теплостойкость материала достигает 100 градусов Цельсия. Минимальная наработка разъёма — не менее порядка 1000 часов, а количество циклов сочленения и расчленения — до порядка 500 раз.

Габариты и совместимость

Линейные габариты изделия ориентировочно составляют: диаметр корпуса около 36 мм, наружный диаметр около 45 мм, максимальная длина — порядка 25 мм. Эти размеры позволяют использовать разъём в компактных узлах и жгутах, где важна экономия монтажного пространства.

Разъём сопрягается со стандартными розетками серии 2РМ, в том числе всеклиматического исполнения, имеющими аналогичное количество контактов. Это обеспечивает взаимозаменяемость и удобство при построении кабельных сборок и ремонте существующего оборудования.

Применение

Благодаря сочетанию низкочастотного цилиндрического исполнения, 22 контактов диаметром 1 мм с серебряным покрытием и рабочего диапазона температур от минус 60 до плюс 100 градусов Цельсия, разъём 2РМ36КПЭ22Ш1В1 применяется для внутреннего монтажа в электрических цепях постоянного и переменного тока. Он подходит для соединения кабелей с экранированием, для чего предусмотрена гайка патрубка, и может использоваться в составе кабельных сборок, работающих при низких и повышенных температурах окружающей среды.

Изделие ориентировано на применение в низкочастотных цепях с частотой до около 3 МГц и рассчитано на многократное сочленение и расчленение в процессе эксплуатации — до порядка 500 циклов. Это делает его пригодным для оборудования, где требуется периодическое подключение и отключение кабельных линий без потери электрических характеристик соединения.
