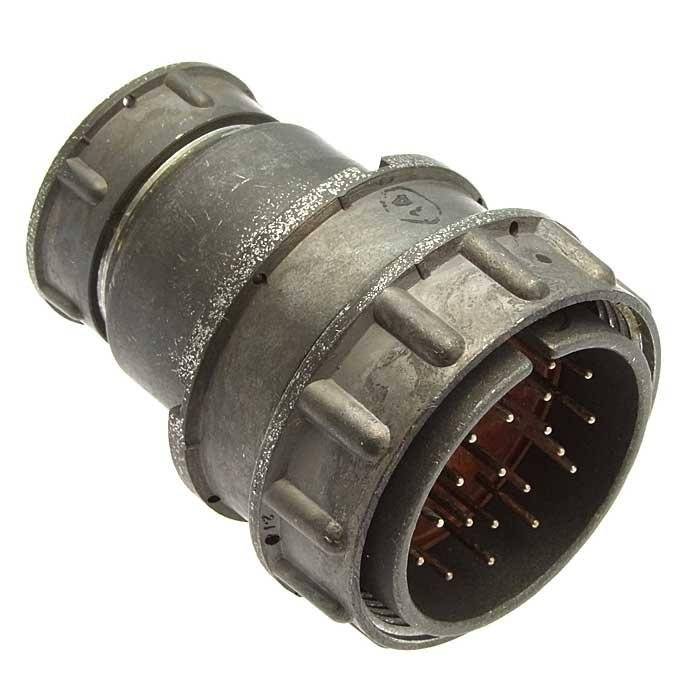

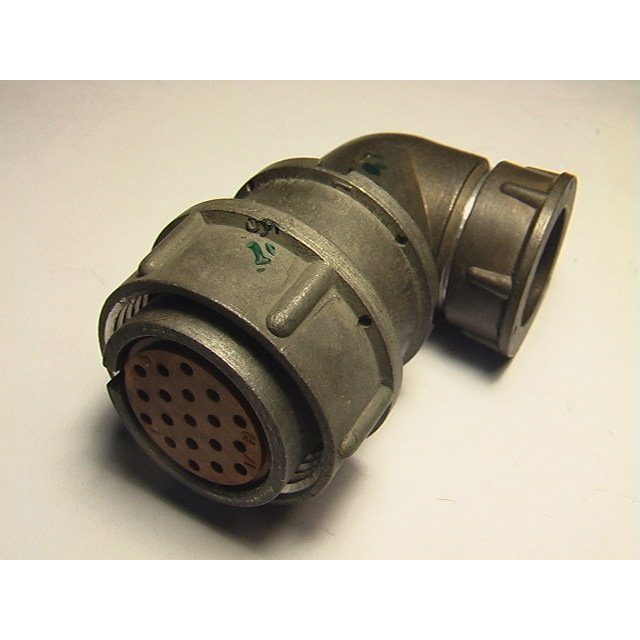

2РМ36КПЭ22Ш1В1 — это кабельная вилка, входящая в серию соединителей 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. вилка имеет прямой патрубок и гайку для экранированного кабеля, что делает ее подходящей для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 36

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 22

• Часть соединителя : вилка (Ш)

• Обозначение сочетания контактов : Все контакты диаметром 1 мм

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100°C

Электрические и механические характеристики

• Токовая нагрузка :

  • На одиночный контакт: 6 А

  • Максимальная суммарная на соединитель: 110 А

• Максимальное рабочее напряжение : 560 В, 700 В

• Максимальное испытательное напряжение : 1850 В, 2300 В

• Сопротивление контактов : Не более 5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

• Хвостовики контактов : Допускают присоединение проводов сечением 0,5 мм?

Условия эксплуатации

• Температура окружающей среды : От -60°C до +100°C

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?

• Механический удар :

  • Одиночного действия: Пиковое ускорение 5000 м/с?

  • Многократного действия: Пиковое ускорение 1000 м/с?.

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, а также в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
