Назначение и область применения

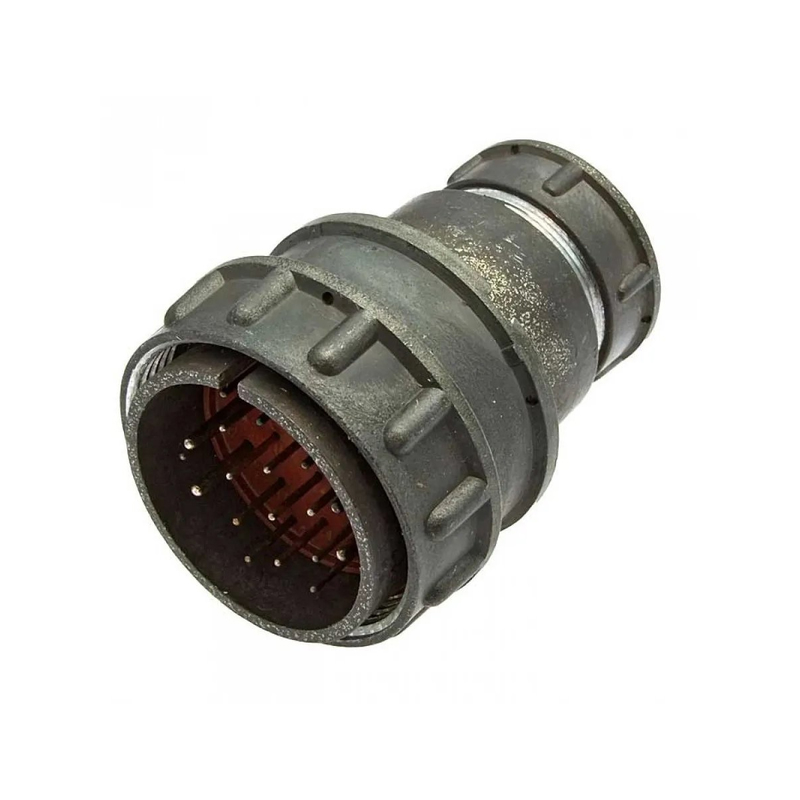

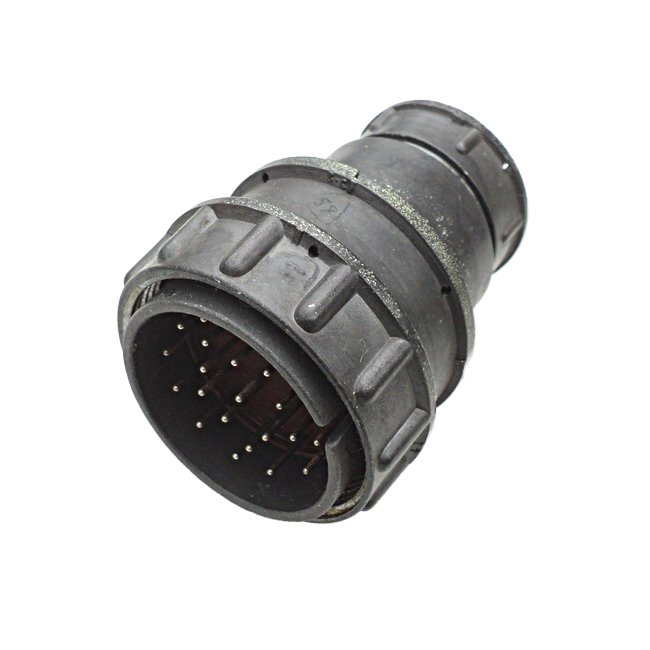

Соединитель 2РМ36КПЭ22Ш1А1 представляет собой низкочастотную цилиндрическую кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие используется для внутреннего объёмного монтажа в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Вилка обеспечивает надёжное электрическое соединение при рабочих напряжениях до 700 В и применяется в составе соединителей серии 2РМ36, состоящих из двух ответных частей — вилки и розетки. Конструкция позволяет использовать изделие как в кабельном, так и в блочном (приборном) исполнении, что делает его универсальным решением для компоновки аппаратуры различного профиля.

Конструктивные особенности

Корпус соединителя — кабельный, с прямым патрубком и гайкой, предназначенной для экранированного кабеля. Такое исполнение обеспечивает возможность подключения экранированных кабелей и сохранения целостности экранирующей оплётки на всём участке ввода в соединитель.

Сочленение вилки с ответной частью — резьбовое, что гарантирует механическую прочность и стабильность контакта при воздействии вибрации и ударов. Поляризация корпусов — одношпоночная, исключающая неправильное соединение частей разъёма.

Контакты покрыты золотом, что обеспечивает низкое и стабильное переходное сопротивление и повышает коррозионную стойкость в условиях повышенной влажности. Количество контактов — 22, диаметр каждого контакта — 1 мм.

Технические характеристики

• Тип соединителя: низкочастотный цилиндрический негерметичный.
• Корпус: кабельный.
• Количество контактов: 22.
• Покрытие контактов: золото.
• Диаметр контакта: 1 мм.
• Токовая нагрузка на одиночный контакт: 6 А.
• Максимальная суммарная токовая нагрузка на соединитель: 110 А.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Теплостойкость: до плюс 100 градусов Цельсия.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких климатических и механических условиях. Температура окружающей среды при эксплуатации — от минус 60 до плюс 100 градусов Цельсия, относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

Изделие устойчиво к воздействию вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением 490 метров на секунду в квадрате. Механический удар с пиковым ускорением 1000 метров на секунду в квадрате выдерживается при многократном действии, а 5000 метров на секунду в квадрате — при одиночном действии.

Климатическое исполнение — УХЛ2.1, что соответствует эксплуатации в условиях умеренного и холодного климата. Совокупность перечисленных параметров позволяет применять вилку 2РМ36КПЭ22Ш1А1 в аппаратуре, работающей на подвижных объектах и в неотапливаемых помещениях.

Применение

Вилка используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения для передачи электрических сигналов и питания по цепям постоянного и переменного тока. Благодаря пряму патрубку с гайкой для экранированного кабеля и резьбовому сочленению изделие подходит для монтажа в составе жгутов и кабельных сборок, где требуется надёжное экранирование и механическая стойкость соединения.

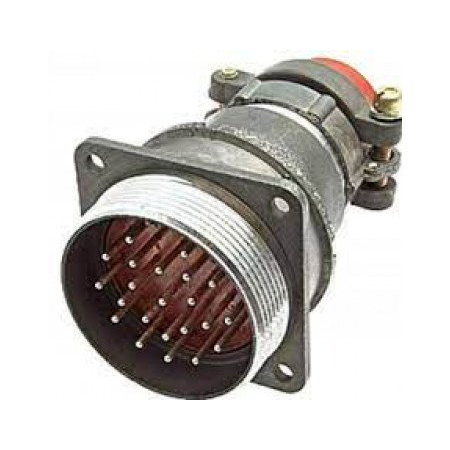

Соединитель может эксплуатироваться как в кабельной, так и в блочной (приборной) конструкции в составе ответных розеток серии 2РМ36, обеспечивая стабильную работу аппаратуры при воздействии вибрации, ударов, повышенной влажности и широкого диапазона температур.
