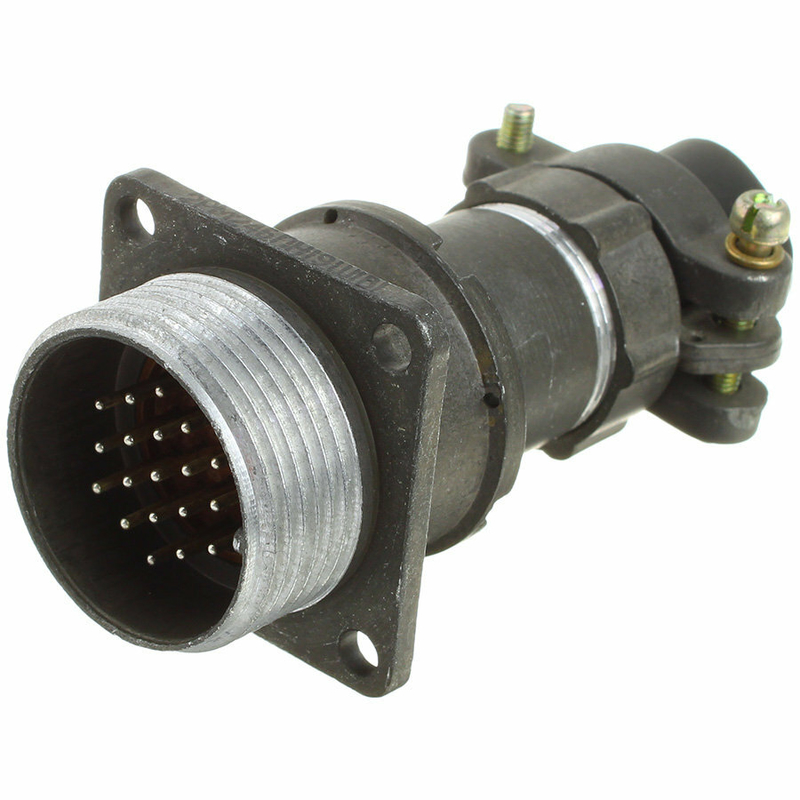

Назначение соединителя 2РМ36КПЭ22Г1В1

2РМ36КПЭ22Г1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель кабельного типа. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ36 и применяется там, где требуется надёжное электрическое соединение кабельных линий с приборами, блоками и другими узлами электрооборудования.

Соединитель этого исполнения имеет кабельный корпус, то есть рассчитан на подключение со стороны кабеля, а не на жёсткое крепление к панели. Прямой патрубок предназначен для экранированного кабеля, что позволяет сохранять целостность экрана и снижать влияние помех на передаваемый сигнал.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает 22 контакта диаметром 1 мм с серебряным покрытием. Исполнение рассчитано на теплостойкость до +100 градусов Цельсия. Ниже приведены основные электрические, климатические и механические параметры, заявленные для данной модели.

Электрические параметры

• Токовая нагрузка на одиночный контакт — 6 А.
• Максимальная суммарная токовая нагрузка на соединитель — 110 А.
• Рабочее напряжение — 560 В или 700 В.
• Электрическая прочность изоляции — от 1850 до 2300 В в нормальных условиях.
• Сопротивление контактов — не более 5 мОм.
• Диапазон рабочих частот — до 3 МГц.

Климатические и механические параметры

• Диапазон рабочих температур — от минус 60 до плюс 180 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Работа при пониженном давлении — до 133,32 умноженного на 10 в минус двенадцатой степени Паскаля.
• Вибрация — в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Удары — с ускорением до 5000 метров на секунду в квадрате.
• Линейное ускорение — до 2000 метров на секунду в квадрате.
• Усилие расчленения — до 294,3 Ньютона.
• Климатическое исполнение — УХЛ2.1, для умеренного и холодного климата.

Надёжность и ресурс работы

Для соединителя 2РМ36КПЭ22Г1В1 заявлены следующие показатели надёжности. Минимальная наработка составляет 5000 часов. Число циклов сочленения и расчленения достигает 500. Срок сохраняемости — 15 лет. Эти параметры характеризуют изделие как рассчитанное на длительную эксплуатацию в составе стационарного и подвижного электрооборудования.

Применение и монтаж

Соединитель подходит для хвостовиков контактов с проводами сечением 0,5 квадратного миллиметра. Он используется во внутренних электрических цепях, где допускается пайка или обжимка. Прямой патрубок под экранированный кабель делает модель удобной для линий, требующих защиты от внешних электромагнитных помех.

Благодаря широкому температурному диапазону и стойкости к вибрации, ударам и линейным ускорениям, соединитель может применяться в составе аппаратуры, работающей в сложных климатических условиях умеренного и холодного климата. Негерметичное исполнение означает, что изделие не предназначено для работы в среде с прямым воздействием влаги под давлением, однако заявленная влагостойкость до 98 процентов при плюс 25 градусах Цельсия покрывает большинство задач внутри закрытых корпусов и отсеков.

При монтаже важно учитывать суммарную токовую нагрузку на соединитель и распределять её по контактам, не превышая 6 А на одиночный контакт. Для подключения используются провода сечением 0,5 квадратного миллиметра, а способ соединения — пайка или обжимка — выбирается исходя из требований конкретной сборки.
