Назначение соединителя 2РМ36КПЭ20Ш2В1

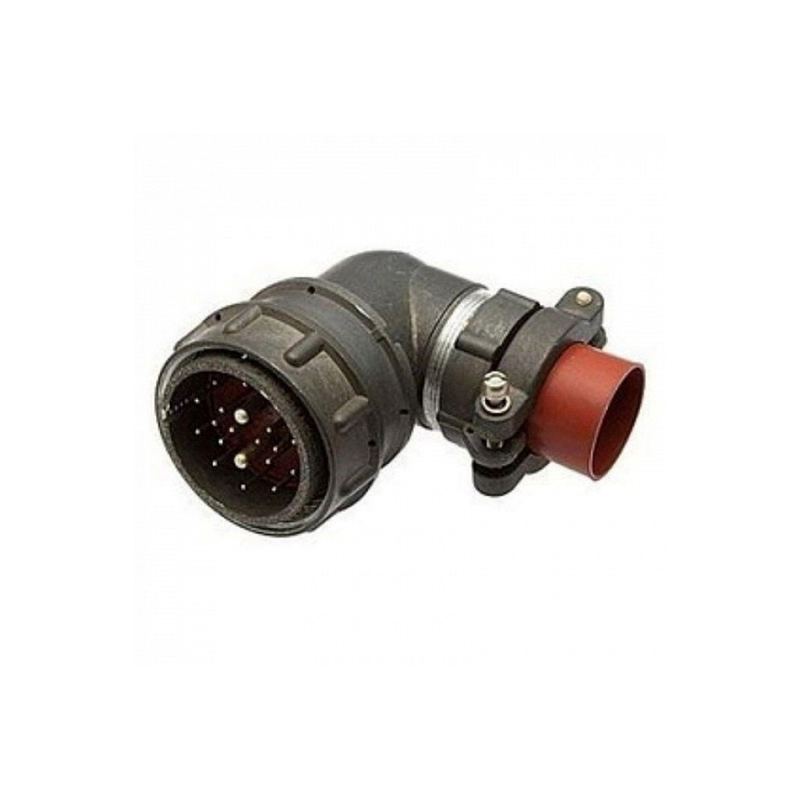

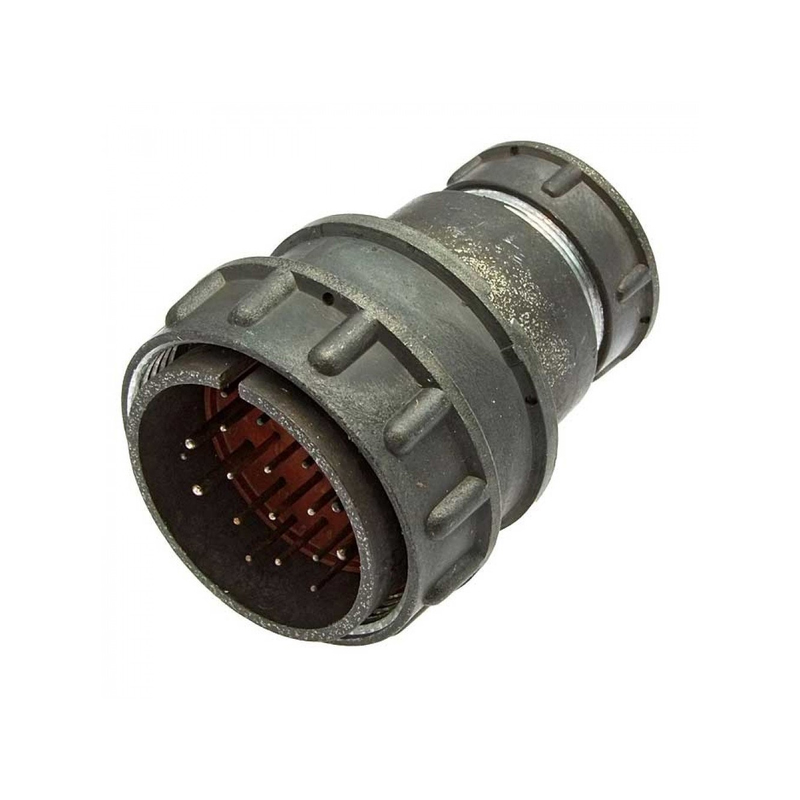

Кабельная вилка 2РМ36КПЭ20Ш2В1 представляет собой электрический низкочастотный цилиндрический негерметичный соединитель, разработанный для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие относится к типоразмеру 2РМ36 и предназначено для монтажа на экранированный кабель с использованием прямого патрубка и накидной гайки. Соединитель применяется в промышленном оборудовании, контрольно-измерительных приборах, лабораторных стендах и других системах, где требуется разъёмное подключение кабельных линий с высокой плотностью контактов и стабильными электрическими параметрами.

Благодаря всеклиматическому исполнению вилка может эксплуатироваться в широком диапазоне внешних условий, включая помещения с регулируемыми климатическими параметрами и открытые площадки под навесом. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и предотвращает самопроизвольное разъединение при вибрационных и механических воздействиях.

Подтверждённые технические особенности

Соединитель 2РМ36КПЭ20Ш2В1 имеет корпус условного размера D36 с наружным диаметром около 36 мм. Внутренняя компоновка рассчитана на 20 контактов, среди которых присутствуют контакты диаметром 1,5 мм и 2,0 мм. Контактные элементы покрыты серебром, что обозначается индексом «В» в маркировке и обеспечивает низкое переходное сопротивление, а также устойчивость к окислению в нормальных условиях эксплуатации.

Электрические характеристики изделия включают следующие значения:

• рабочее напряжение — не более 700 В для постоянного тока и 560 В для переменного тока;
• максимальный ток на одиночный контакт — не более 6 А;
• суммарная токовая нагрузка на вилку — не более 100 А;
• сопротивление контактов — 5 МОм;
• ёмкость между соседними контактами — не более 6 пФ;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Индекс «1» в обозначении указывает на теплостойкость до плюс 100 градусов Цельсия. Буква «К» обозначает кабельный тип корпуса, «П» — прямой патрубок, «Э» — наличие гайки для крепления экранированной оплётки кабеля. Одношпоночная поляризация исключает неправильное соединение контактов при сочленении с ответной розеткой.

Монтаж и применение

Подключение проводников к контактам вилки выполняется методом обжимки или пайки, что позволяет выбрать технологию в зависимости от производственных возможностей и типа используемого кабеля. Прямой патрубок корпуса упрощает ввод кабеля и фиксацию экранирующей оплётки с помощью гайки. Изделие поставляется без ответной части, кабеля и монтажного инструмента.

Вилка 2РМ36КПЭ20Ш2В1 совместима с кабельными и приборными розетками серии 2РМ36, имеющими соответствующую поляризацию и такое же количество контактов. Соединитель подходит для построения разъёмных линий питания, сигнальных цепей автоматики, измерительных трактов и диагностического оборудования. Серебряное покрытие контактов сохраняет стабильность соединения при многократных циклах сочленения и расчленения.

Климатическое исполнение «В» допускает использование вилки в условиях повышенной влажности и умеренных перепадов температур при соблюдении требований к негерметичным соединителям. При прокладке экранированных кабелей гайка на корпусе обеспечивает надёжный контакт с оплёткой, что способствует снижению электромагнитных наводок в низкочастотных цепях.
