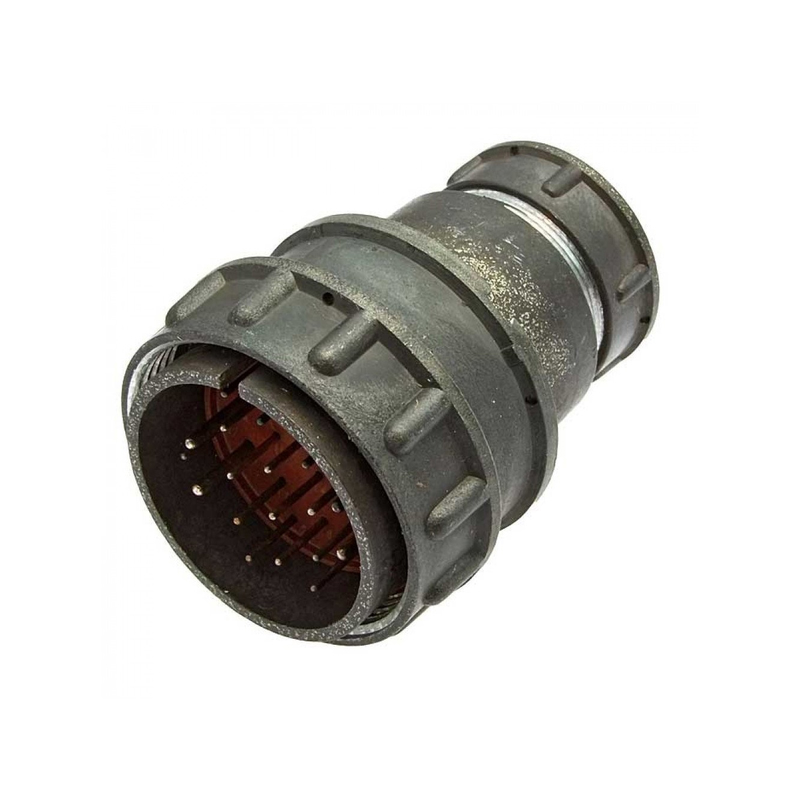

Назначение соединителя 2РМ36КПЭ20Ш2В1

2РМ36КПЭ20Ш2В1 — это цилиндрический негерметичный электрический соединитель низкочастотного типа из серии 2РМ. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжная коммутация электрических цепей в составе кабельных сборок, промышленного оборудования и специальной техники.

Модель относится к кабельному исполнению и оснащена прямым патрубком для экранированного кабеля. Такое конструктивное решение позволяет подключать кабель с экранирующей оплёткой и обеспечивать защиту передаваемого сигнала от внешних помех. Соединитель может использоваться как вилка или розетка кабельного исполнения — в зависимости от конкретной модификации и условий монтажа.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели и серии 2РМ в целом. Все значения приведены в соответствии с описанием изделия.

• Тип: цилиндрический негерметичный низкочастотный соединитель серии 2РМ.
• Корпус: кабельное исполнение, обозначается буквой К.
• Условный размер корпуса: 36 мм.
• Количество контактов: 20.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро, обозначается Ш2В1.
• Рабочая частота: до 3 МГц.
• Теплостойкость: до 100 градусов Цельсия.
• Максимальное рабочее напряжение: 560 или 700 В в зависимости от исполнения.
• Электрическая прочность изоляции: 1850 В при рабочем напряжении 560 В или 2300 В при рабочем напряжении 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка на контакт: от 5 до 8 А.
• Ёмкость между контактами: не более 6 пФ.

Перечисленные параметры определяют электрические и изоляционные свойства соединителя и позволяют оценить его пригодность для конкретной схемы подключения. Значения тока и напряжения следует учитывать при выборе сечения проводников и схемы коммутации.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель 2РМ36КПЭ20Ш2В1 относится к всеклиматическому исполнению. Это означает, что он сохраняет работоспособность в широком диапазоне климатических условий без дополнительных ограничений по влажности и температуре в пределах заявленных значений.

1. Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
2. Устойчивость к вибрациям: диапазон от 1 до 1000 Гц при ускорении до 2000 метров на секунду в квадрате.
3. Работа при пониженном давлении: до 133 Па.
4. Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Совокупность этих свойств делает модель пригодной для эксплуатации в тяжёлых условиях, включая вибрационные нагрузки и перепады температур. Всеклиматическое исполнение подтверждает возможность применения изделия как в помещении, так и на открытом воздухе в составе защищённого оборудования.

Область применения

Разъёмы серии 2РМ используются в электронике, промышленном оборудовании и спецтехнике. Высокая надёжность в различных климатических условиях и при пониженном давлении позволяет применять их в системах, где важны стабильность контакта и стойкость к внешним воздействиям.

Модель 2РМ36КПЭ20Ш2В1 с 20 контактами диаметром 1 мм подходит для многожильных кабельных сборок, требующих передачи сигналов низкой частоты и питания в пределах заявленных токов и напряжений. Прямой патрубок под экранированный кабель упрощает монтаж и обеспечивает механическую защиту места ввода кабеля в корпус соединителя.

Краткое резюме

2РМ36КПЭ20Ш2В1 — надёжный цилиндрический низкочастотный соединитель кабельного исполнения с 20 серебрёными контактами диаметром 1 мм, рассчитанный на работу в цепях до 3 МГц. Он сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия, устойчив к вибрациям и пониженному давлению, обеспечивает сопротивление изоляции не менее 5000 МОм и применяется в электронике, промышленном оборудовании и спецтехнике.
