Назначение соединителя 2РМ36КПЭ20Ш2В1

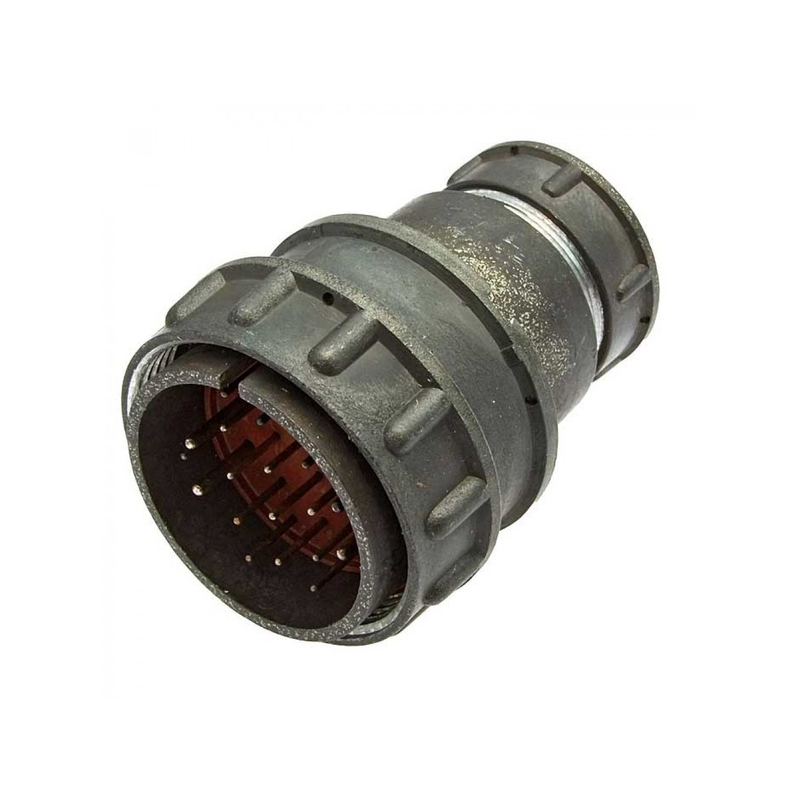

2РМ36КПЭ20Ш2В1 — это кабельная вилка, входящая в состав цилиндрических низкочастотных негерметичных электрических соединителей типа 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Соединители этого типа применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное разъёмное соединение кабельных линий.

Вилка рассчитана на монтаж как с экранированными, так и с неэкранированными кабелями. Резьбовое сочленение с одношпоночной поляризацией обеспечивает правильную ориентацию ответных частей и исключает ошибку при подключении.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по стандартной схеме обозначения соединителей типа 2РМ и содержит полную информацию о конструкции:

• 2РМ — тип соединителя, цилиндрический низкочастотный негерметичный.
• 36 — условный размер корпуса.
• К — кабельный вид корпуса.
• П — прямой патрубок.
• Э — гайка патрубка для экранированного кабеля.
• 20 — количество контактов.
• Ш — часть соединителя: вилка.
• 2 — сочетание контактов диаметром 1 мм и 1,5 мм.
• В — покрытие контактов: серебро.
• 1 — конструктивное исполнение в рамках данного типа.

Таким образом, вилка имеет 20 контактов двух типоразмеров, что позволяет одновременно коммутировать силовые и сигнальные цепи в одном соединителе. Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление.

Технические характеристики

Токовая нагрузка

• Контакты диаметром 1 мм — ток до 5 А.
• Контакты диаметром 1,5 мм — ток до 10 А.
• Максимальная суммарная нагрузка на соединитель — до 100 А.

Рабочее напряжение

• Для контактов диаметром 1 мм — до 560 В и 700 В.
• Для контактов диаметром 1,5 мм — до 560 В.

Испытательное напряжение

• В нормальных условиях — до 2300 В для контактов 1 мм и до 1850 В для контактов 1,5 мм.
• При пониженном давлении — до 450 В для контактов 1 мм и до 350 В для контактов 1,5 мм.

Теплостойкость

Изделие сохраняет работоспособность при температуре до 100 градусов Цельсия.

Условия эксплуатации и применение

Соединители предназначены для работы в умеренном и холодном климате, климатическое исполнение УХЛ2.1. Изделие выдерживает воздействие влажности, инея и росы, что делает его пригодным для эксплуатации в составе аппаратуры, работающей в указанных климатических зонах.

Основная область применения — узлы и блоки радиоэлектронной аппаратуры специального и общего назначения. Вилка применяется в составе кабельных сборок, где требуется соединить экранированный кабель с ответной частью соединителя. За счёт сочетания контактов разного диаметра изделие подходит для комбинированных линий, в которых присутствуют как силовые, так и слаботочные цепи.
