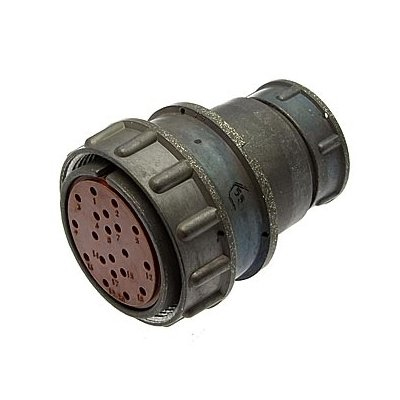

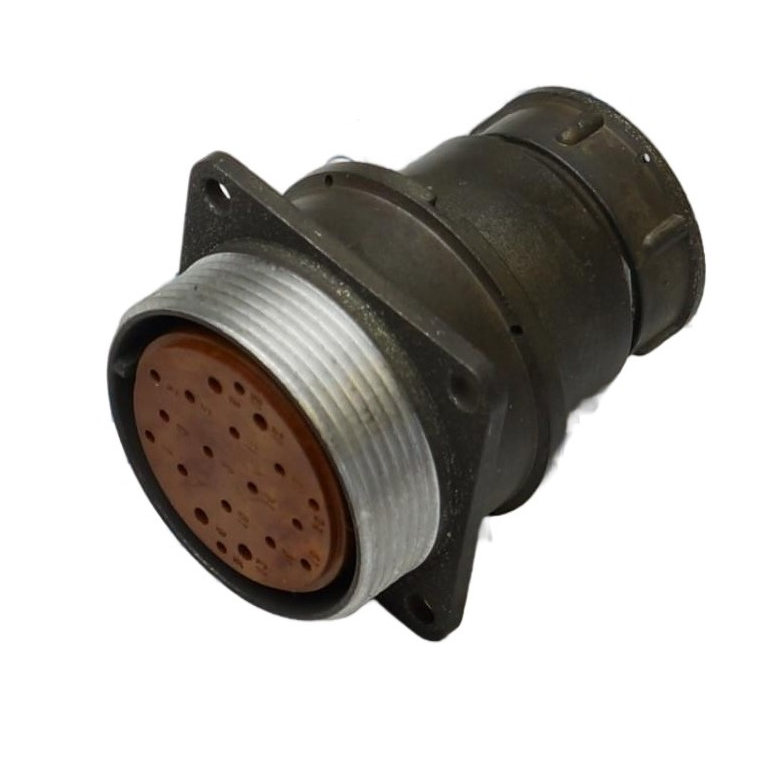

Назначение соединителя 2РМ36КПЭ20Г2В1В

Соединитель 2РМ36КПЭ20Г2В1В относится к серии 2РМТ — цилиндрических низкочастотных тропикоустойчивых разъёмов с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 560 В. Основная задача такого соединителя — обеспечение надёжного электрического соединения длинных кабельных линий, а также стыковка кабельных частей с блочными (приборными) узлами аппаратуры.

Модель представляет собой кабельный низкочастотный цилиндрический негерметичный соединитель, рассчитанный на монтаж непосредственно на кабель. Благодаря всеклиматическому исполнению и тропикоустойчивости он применим в аппаратуре, эксплуатируемой в сложных климатических условиях.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, указанные для данной модели и серии в целом.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое по ГОСТ 15150-69.
• Состав: вилка и розетка.
• Вид корпуса: кабельный или блочный (приборный).
• Исполнение монтажной части: без патрубков либо с прямыми патрубками для кабельных частей.
• Совместимость с кабелем: подходят как экранированные, так и неэкранированные кабели; вид концевой гайки патрубка меняется соответственно.
• Количество контактов: 20.
• Способ монтажа: на кабель.
• Диаметр посадочного отверстия: 36 мм.
• Диаметр контактов: 1 мм.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: до 50 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Количество сочленений и расчленений: 500.
• Покрытие контактов: серебро.
• Материал корпуса: специальный алюминиевый сплав АЛ-11.
• Материал изоляторов: пресс-материал АГ-4.

Расшифровка условного обозначения

Обозначение 2РМ36КПЭ20Г2В1В построено по стандартной логике серии 2РМТ и несёт информацию о конструктивном исполнении изделия. Ниже перечислены основные элементы, которые оно кодирует.

1. Серия 2РМТ — цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией.
2. Диаметр посадочного отверстия — 36 мм.
3. Количество контактов — 20.
4. Вид исполнения — всеклиматическое исполнение.

Такая структура обозначения позволяет однозначно подобрать соединитель под конкретную кабельную линию и условия эксплуатации, а также согласовать его с ответной частью.

Применение и правила эксплуатации

Соединители серии 2РМТ применяются в различных электрических системах для обеспечения надёжных соединений: в цепях питания и управления, в кабельных линиях аппаратуры, работающей при широком диапазоне температур. Благодаря стойкости к тропическому климату и всеклиматическому исполнению изделие подходит для эксплуатации в условиях повышенной влажности и перепадов температур.

При построении соединения важно учитывать конструктивное правило серии: кабельные розетки должны соединяться только с блочными вилками, а не с кабельными вилками или другими кабельными розетками. Соблюдение этого условия обеспечивает правильную стыковку и сохраняет заявленные характеристики соединения. Резьбовая фиксация сочленённого положения препятствует самопроизвольному расчленению под воздействием вибрации и механических нагрузок.

Серебряное покрытие контактов и применение сплава АЛ-11 для корпуса и пресс-материала АГ-4 для изоляторов обеспечивают стабильность переходного сопротивления и механическую прочность при заданном числе циклов сочленения. Изделие рассчитано на минимальную наработку 5000 часов и срок сохраняемости 25 лет, что делает его пригодным для длительно эксплуатируемой аппаратуры.

Комплектация и указания по подбору

Соединитель поставляется в составе «вилка и розетка» согласно описанию серии. Конкретная комплектация определяется типономиналом и исполнением монтажной части — без патрубков либо с прямыми патрубками. При подборе следует ориентироваться на следующие параметры: 20 контактов диаметром 1 мм, посадочное отверстие диаметром 36 мм, рабочее напряжение до 560 В, токовая нагрузка до 50 А и температурный диапазон от минус 60 до плюс 100 градусов Цельсия.

Данные о производителе, стране производства, сертификатах и гарантии в предоставленной информации отсутствуют и здесь не приводятся. Все указанные характеристики соответствуют описанию серии 2РМТ и модели 2РМ36КПЭ20Г2В1В.
