Назначение и область применения

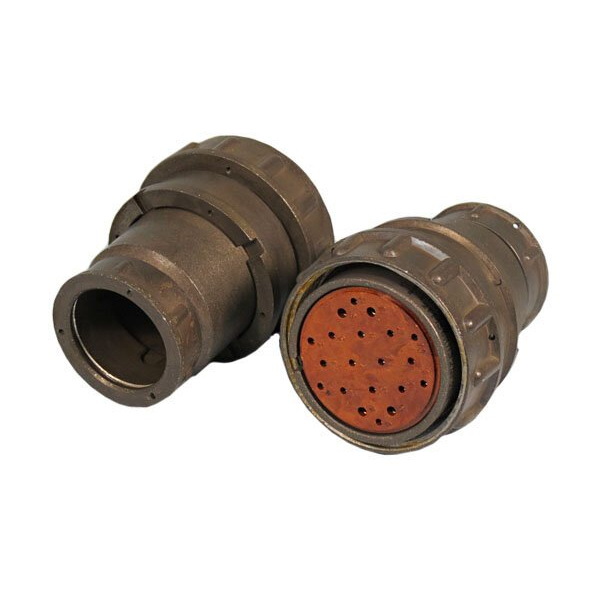

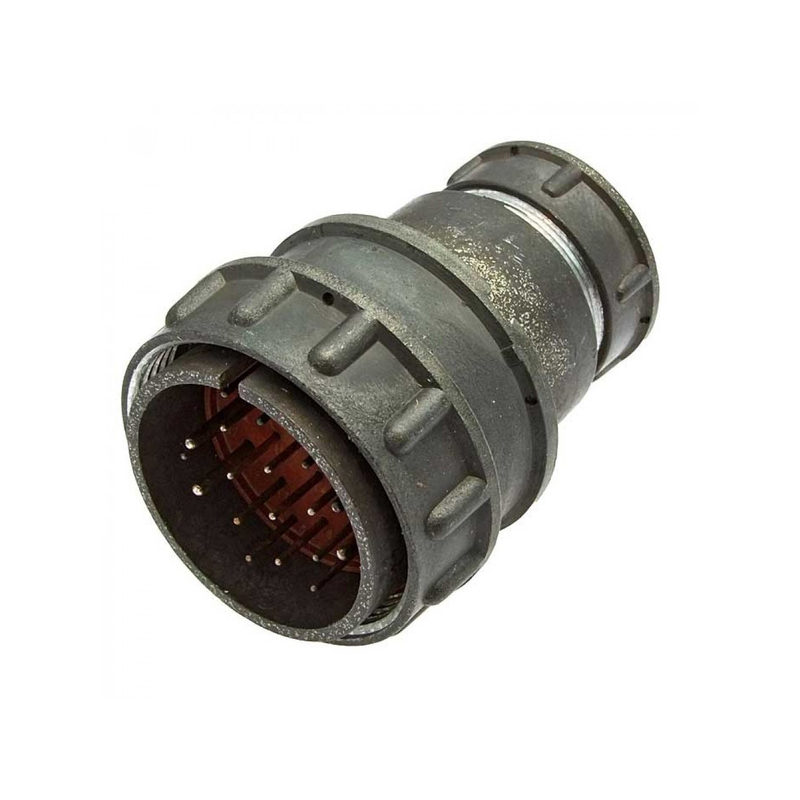

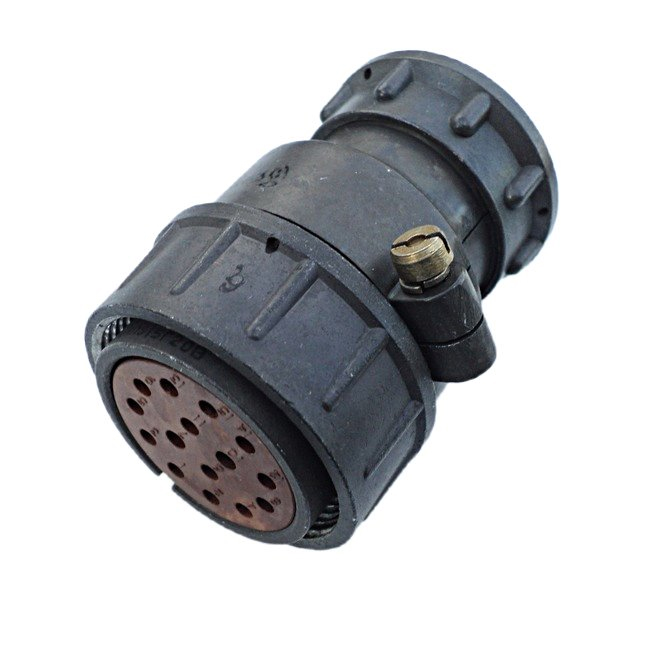

Кабельная розетка 2РМ36КПЭ20Г2В1 представляет собой цилиндрический электрический соединитель серии 2РМ36, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на использование в составе электро- и радиоаппаратуры специального и общего назначения, где требуется надёжное разъёмное соединение экранированного кабеля с приборами, блоками или распределительными устройствами.

Конструкция розетки предусматривает внутренний объёмный монтаж, что позволяет размещать её непосредственно в корпусах оборудования, панелях и монтажных отсеках. Кабельный корпус с прямым патрубком и гайкой обеспечивает фиксацию экранированного кабеля, защищая место ввода от механических воздействий и сохраняя целостность экранирующей оплётки. Резьбовое сочленение с ответной частью гарантирует плотное и стабильное электрическое соединение даже при вибрациях и перепадах температур.

Технические характеристики

Розетка выполнена в металлическом корпусе условного размера 36 и относится к климатическому исполнению УХЛ (негерметичное). Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что допускает применение изделия в условиях умеренного и холодного климата, в том числе вне отапливаемых помещений.

Основные электрические и конструктивные параметры:

• Количество контактов: 20 (сочетание 2), тип контактов — гнездовые (розетка).
• Токовая нагрузка на одиночный контакт диаметром 1 мм — до 5 А, диаметром 1,5 мм — до 10 А.
• Максимальная суммарная токовая нагрузка — 100 А.
• Рабочее напряжение — до 560/700 В в зависимости от конкретного исполнения.
• Электрическая прочность изоляции — от 1850 до 2300 В.
• Сопротивление контактов — 5 МОм.
• Покрытие контактов — серебро, в отдельных исполнениях возможно золото.
• Сочленение — резьбовое с одношпоночной поляризацией, исключающей неправильное соединение.
• Тип соединителя — кабельный электрический (Cable electrical connector).

Конструктивные особенности

Изделие имеет типичную для серии 2РМ цилиндрическую форму с изолирующей вставкой, в которой размещены гнездовые контакты. Резьбовая накидная гайка обеспечивает надёжную фиксацию с вилкой ответной части, а одношпоночная система поляризации исключает ошибочное угловое смещение при сочленении. Прямой патрубок кабельного ввода ориентирован вдоль оси разъёма, что упрощает прокладку кабеля в стеснённых монтажных условиях.

Металлический корпус выполняет функцию электромагнитного экрана и механической защиты контактной группы. Гайка для экранированного кабеля позволяет закрепить оплётку кабеля непосредственно на корпусе розетки, обеспечивая непрерывность экранирования по всей трассе соединения. Такое решение особенно важно при работе с сигналами в диапазоне до 3 МГц, где внешние наводки могут существенно влиять на качество передачи.

Особенности эксплуатации и монтажа

Розетка 2РМ36КПЭ20Г2В1 предназначена для внутреннего объёмного монтажа. Установка производится в пределах корпуса аппаратуры, при этом кабельная часть выводится через патрубок наружу либо остаётся внутри блока в соответствии с компоновочной схемой. Негерметичное исполнение УХЛ предполагает эксплуатацию в условиях, исключающих прямое попадание влаги и агрессивных сред.

Благодаря широкому диапазону рабочих температур и высокой электрической прочности изоляции розетка сохраняет стабильные характеристики в течение длительного срока службы, включая режимы с частыми циклами сочленения и расчленения. Она подходит для применения в измерительной аппаратуре, системах связи, промышленной электронике и оборудовании, эксплуатируемом в сложных климатических условиях.
