Назначение и область применения

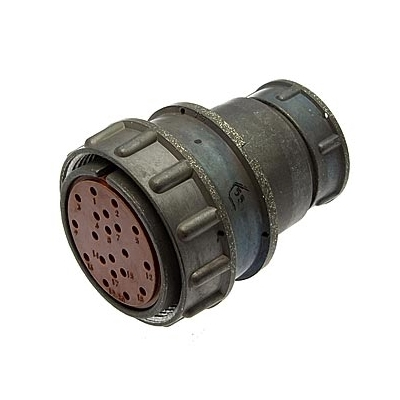

2РМ36КПЭ20Г2В1 — это кабельная розетка из серии низкочастотных соединителей типа 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объемного монтажа, то есть для подключения кабельных линий внутри блоков, стоек, шкафов и других электронных устройств, где требуется надёжное и прочное разъёмное соединение.

Розетка оснащена прямым патрубком с гайкой, что обеспечивает возможность подключения экранированного кабеля и защиту соединения от механических воздействий. Такое исполнение востребовано в приборах и системах, работающих в условиях повышенных вибраций, ударных нагрузок и широкого диапазона температур.

Расшифровка условного обозначения

• 2РМ — тип соединителя.
• 36 — условный размер корпуса.
• К — кабельный тип корпуса.
• П — прямой тип патрубка.
• Э — гайка патрубка для экранированного кабеля.
• 20 — количество контактов.
• Г — розетка.
• 2 — сочетание контактов диаметром 1 мм и 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до +100 градусов Цельсия.

Электрические характеристики

Токовая нагрузка на одиночный контакт зависит от его диаметра: для контактов диаметром 1 мм она составляет 5 А, для контактов диаметром 1,5 мм — 10 А. Максимальная суммарная нагрузка на соединитель достигает 100 А.

Максимальное рабочее напряжение для контактов диаметром 1 мм составляет 560 В и 700 В, для контактов диаметром 1,5 мм — 560 В. Максимальное испытательное напряжение в нормальных условиях равно 1850 В и 2300 В для контактов диаметром 1 мм и 1850 В для контактов диаметром 1,5 мм.

Механические и климатические характеристики

Сопротивление контактов нормируется на уровне не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм. Ёмкость между контактами не превышает 6 пФ, а сопротивление изоляции составляет не менее 5000 МОм.

Рабочая температура изделия — от минус 60 до плюс 100 градусов Цельсия. Соединитель устойчив к синусоидальной вибрации в диапазоне от 1 Гц до 5000 Гц с ускорением 490 метров на секунду в квадрате, а также к механическому удару с ускорением до 5000 метров на секунду в квадрате для одиночного действия и до 1000 метров на секунду в квадрате для многократного действия.

Ресурс и условия эксплуатации

• Минимальная наработка — 5000 часов.
• Количество сочленений-расчленений — до 500 раз.
• Минимальный срок сохраняемости — 15 лет.
• Сочленение соединителей — резьбовое.
• Поляризация корпусов — одношпоночная.

Резьбовое сочленение и одношпоночная поляризация исключают неправильное подключение и самопроизвольное разъединение под воздействием вибрации. Благодаря совокупности этих свойств розетка 2РМ36КПЭ20Г2В1 подходит для применения в различных электронных устройствах, требующих надёжных и прочных соединений, в том числе в составе ответственных систем, эксплуатируемых в жёстких климатических и механических условиях.
