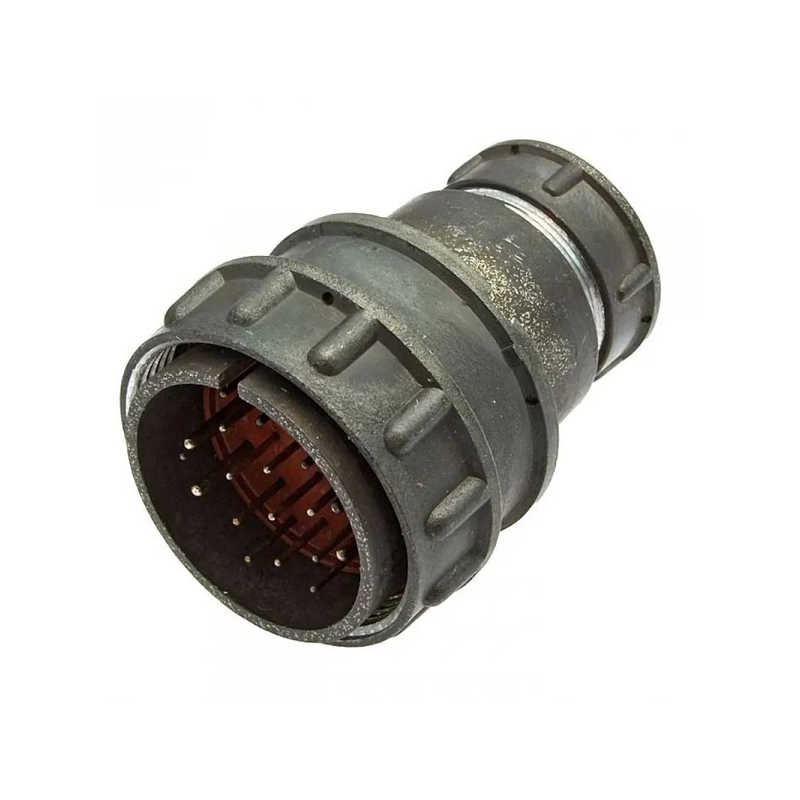

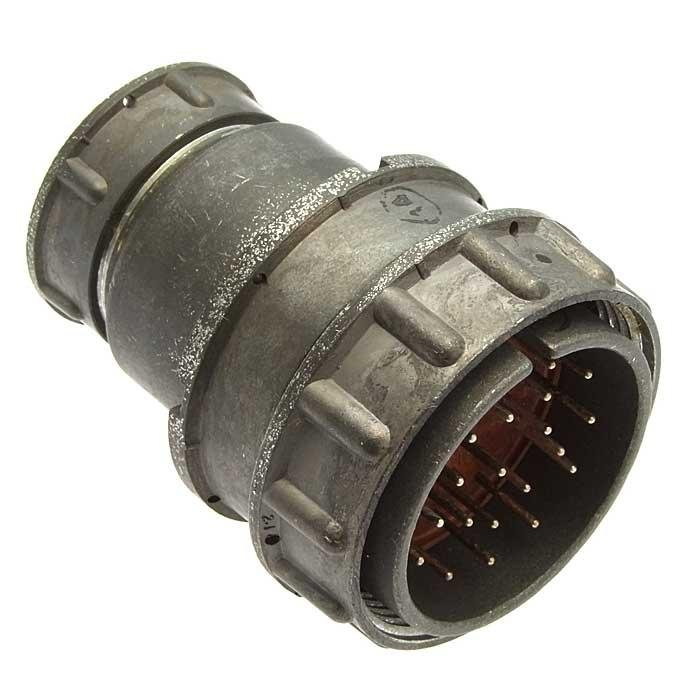

Назначение разъёма 2РМ36КПЭ

2РМ36КПЭ — это низкочастотный электрический разъём серии 2РМ, относящийся к семейству цилиндрических негерметичных соединителей. Такие соединители применяются в радиоэлектронной аппаратуре и промышленном оборудовании для соединения цепей постоянного и переменного тока. Основное назначение данного изделия — обеспечение надёжного электрического контакта между кабельными линиями и блоками аппаратуры, где требуются стабильные низкочастотные соединения.

Разъём состоит из вилки и розетки. Корпус изготавливается металлическим и оснащается резьбовым соединением, которое обеспечивает надёжную фиксацию и защиту от случайного разъединения при механических воздействиях и вибрации.

Расшифровка маркировки 2РМ36КПЭ

Обозначение изделия построено по стандартной схеме серии 2РМ и несёт следующую информацию:

• 2РМ — тип соединителя: низкочастотный электрический цилиндрический.
• 36 — условный размер корпуса по диаметру.
• К — кабельный корпус, то есть разъём монтируется на кабеле.
• П — прямой патрубок, входной адаптер под кабель.
• Э — модификация патрубка и гайки, предназначенная для экранированного кабеля.

Таким образом, модель 2РМ36КПЭ представляет собой кабельный соединитель с прямым патрубком, приспособленный для подключения экранированного кабеля через гайку «Э», рассчитанную на подсоединение экрана.

Конструктивные и технические особенности

Корпус разъёма металлический, что способствует механической прочности и защите контактной группы. Резьбовое соединение половин разъёма исключает самопроизвольное разъединение. Контакты изготавливаются с покрытием из серебра или золота, что снижает переходное сопротивление и повышает коррозионную стойкость.

Для серии 2РМ заявлены рабочие напряжения до примерно 700 В и рабочие частоты до 3 МГц. Токовая нагрузка на одиночный контакт зависит от его диаметра: например, для контакта диаметром 1–1,5 мм она составляет около 5–10 А.

Электрические параметры изоляции также важны для стабильной работы:

• сопротивление изоляции между контактами обычно не менее нескольких тысяч мегаом;
• ёмкость между контактами — единицы пикофарад.

Климатическое исполнение обычно соответствует УХЛ2.1 по ГОСТ 15150‑69 с рабочим диапазоном температур примерно от минус 60 до плюс 100 °C. Это позволяет использовать разъём в довольно жёстких условиях эксплуатации.

Монтаж и подключение

Монтаж кабеля на разъём осуществляется обжимом или пайкой. Для экранированного кабеля подключение выполняется через патрубок с гайкой «Э», которая обеспечивает соединение экрана с корпусом разъёма. Такой подход снижает влияние помех и сохраняет целостность экранирующей оплётки на всём участке подключения.

Применение

2РМ36КПЭ применяется для соединения цепей постоянного и переменного тока в промышленной, транспортной и радиотехнической аппаратуре, где требуются надёжные низкочастотные соединения. Благодаря металлическому корпусу, резьбовой фиксации и широкому температурному диапазону разъём подходит для оборудования, работающего в условиях вибрации, перепадов температур и воздействия внешней среды.

Типовые сферы использования включают радиоэлектронную аппаратуру, промышленное оборудование, транспортные системы и другие устройства, в которых необходимо быстрое и надёжное подключение кабельных линий с возможностью экранирования. Изделие относится к категории 2РМ36 и поставляется под артикулом 860.
