Назначение соединителя

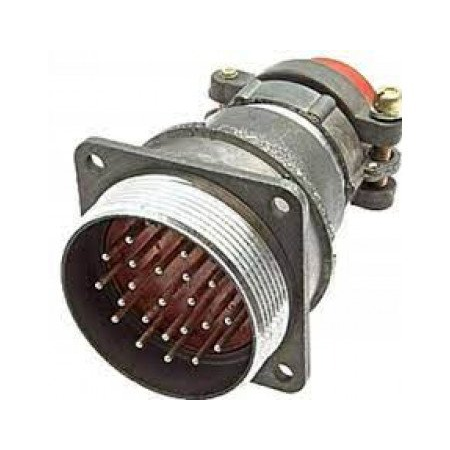

2РМ36КП 22Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Он предназначен для работы в радиоэлектронной и радиотехнической аппаратуре и обеспечивает надёжное электрическое соединение цепей постоянного и переменного тока в составе блочных или кабельных установок.

Изделие относится к серии 2РМ и применяется там, где требуется устойчивость к перепадам температур, пониженному давлению, вибрационным и ударным нагрузкам, а также к воздействию агрессивных условий эксплуатации. Климатическое исполнение В является всеклиматическим, что расширяет область применения соединителя.

Расшифровка обозначения и конструкция

Маркировка 2РМ36КП 22Ш1В1 читается по элементам и полностью описывает исполнение изделия:

• 2РМ — обозначение серии соединителей;
• 36 — диаметр монтажного отверстия, равный 36 мм;
• КП — кабельный патрубок с гайкой, предназначенный для неэкранированного кабеля;
• 22 — число контактов;
• Ш — вилка;
• 1 — цилиндрический вид контакта;
• В — покрытие контактов серебром;
• 1 — сочетание исполнения.

Корпус соединителя кабельный, диаметром 36 мм, сочленение резьбовое. Контакты выполнены извлекаемыми и имеют серебряное покрытие. Метод монтажа — обжимка. Конструкция обеспечивает механическую фиксацию кабеля посредством патрубка с гайкой, что удобно при монтаже неэкранированных кабелей.

Подтверждённые технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 560–700 В. Токи на контакт составляют от 5 до 18 А в зависимости от диаметра контакта, который лежит в пределах от 1,0 до 3,0 мм.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к вибрациям в диапазоне от 1 до 1000 Гц с ускорением до 2000 метров на секунду в квадрате, а также к механическим ударам. Сопротивление изоляции составляет не менее 1000 МОм.

• Максимальное рабочее напряжение: до 560–700 В;
• Ток на контакт: от 5 до 18 А в зависимости от диаметра контакта;
• Диаметр контакта: от 1,0 до 3,0 мм;
• Число контактов: 22;
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
• Вибрации: 1–1000 Гц, до 2000 метров на секунду в квадрате;
• Сопротивление изоляции: не менее 1000 МОм;
• Покрытие контактов: серебро;
• Сочленение: резьбовое;
• Метод монтажа: обжимка;
• Климатическое исполнение: В (всеклиматическое).

Особенности исполнения

Контакты соединителя являются извлекаемыми, что упрощает обслуживание и ремонт: при необходимости отдельный контакт можно извлечь и заменить, не заменяя весь соединитель. Серебряное покрытие обеспечивает стабильное переходное сопротивление и надёжный электрический контакт.

Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги под давлением, однако всеклиматическое исполнение В допускает эксплуатацию в широком спектре климатических зон. Резьбовое сочленение обеспечивает механическую прочность и устойчивость к вибрациям, предотвращая самопроизвольное разъединение.

Применение

Соединитель используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное соединение в условиях перепадов температур, пониженного давления и агрессивной среды.

Изделие подходит для блочных и кабельных установок в технике. Благодаря кабельному корпусу с патрубком и гайкой, а также обжимному методу монтажа, соединитель удобен для оконцевания неэкранированных кабелей и организации разъёмных соединений между блоками аппаратуры.

Краткое резюме

2РМ36КП 22Ш1В1 — это вилка серии 2РМ с 22 серебрёными извлекаемыми контактами, кабельным корпусом диаметром 36 мм и резьбовым сочленением. Соединитель рассчитан на напряжение до 560–700 В, токи от 5 до 18 А на контакт, температуры от минус 60 до плюс 100 градусов Цельсия, устойчив к вибрациям и ударам, имеет сопротивление изоляции не менее 1000 МОм и выполнен во всеклиматическом исполнении В. Применяется в радиоэлектронной и радиотехнической аппаратуре для цепей постоянного и переменного тока частотой до 3 МГц.
