Назначение соединителя

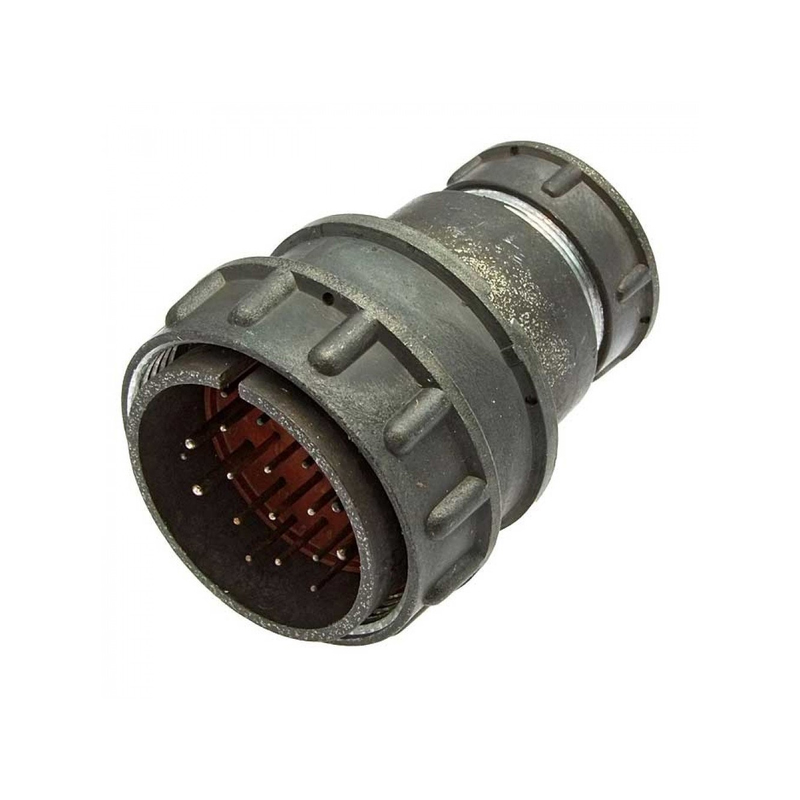

2РМ36КП 20Ш2В1 — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в составе кабельных сборок и жгутов, где требуется надёжное разъёмное соединение с большим числом контактов и защитой от вибрационных и климатических воздействий.

Вилка относится к негерметичным соединителям с резьбовым соединением и одношпоночной поляризацией корпусов. Такая конструкция исключает неправильное сочленение и обеспечивает стабильное механическое крепление ответной части при эксплуатации в условиях повышенных нагрузок.

Подтверждённые технические характеристики

Электрические и эксплуатационные параметры соединителя регламентированы для работы в жёстких условиях. Ниже приведены основные значения, заявленные для данной модели.

• Количество контактов — 20 штук.
• Максимальная токовая нагрузка на контакт — до 6 А, общая нагрузка — до 100 А.
• Рабочее напряжение — 700 В и 560 В.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Теплостойкость — 100 градусов Цельсия.
• Исполнение — всеклиматическое (индекс В).
• Сопротивление контактов — 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Диаметр контактов — от 1,5 до 2,0 мм.

Указанные параметры позволяют использовать соединитель в цепях управления, питания и сигнальных линиях низкой частоты, где важны стабильность переходного сопротивления и малая паразитная ёмкость.

Конструктивные особенности

Корпус имеет обозначение К — кабельный, с прямым патрубком П. Контакты изготовлены из меди с посеребрением, покрытие маркируется как Ш2В1. Монтаж выполняется пайкой и рассчитан на экранированные или неэкранированные кабели. Предусмотрен внутренний монтаж, то есть присоединение проводников внутри корпуса вилки.

Резьбовое соединение обеспечивает плотный контакт ответных частей и устойчивость к саморазъёму при вибрации. Одношпоночная поляризация задаёт единственно верное взаимное положение корпусов при сочленении.

Условия эксплуатации и ресурс

Соединитель рассчитан на работу при вибрации в диапазоне от 1 до 5000 Гц, при механических ударах с ускорением до 1000 метров на секунду в квадрате, при повышенной влажности 98 процентов и температуре плюс 40 градусов Цельсия, а также при пониженном давлении до 10 в минус двенадцатой степени Паскаля.

1. Минимальная наработка — 1000 часов.
2. Количество сочленений и расчленений — до 500 циклов.
3. Гарантийный срок хранения — 15 лет.

Всеклиматическое исполнение позволяет применять изделие в аппаратуре, эксплуатируемой в разных климатических зонах, включая районы с влажным и холодным климатом. Совокупность механической прочности, широкого температурного диапазона и стойкости к агрессивным условиям делает 2РМ36КП 20Ш2В1 подходящим выбором для ответственных кабельных соединений в промышленной и специальной аппаратуре.

Применение

Вилка используется в кабельных линиях связи и питания, соединяющих блоки аппаратуры, пульты, датчики и исполнительные устройства. Благодаря 20 контактам и допустимой общей нагрузке до 100 А она применима как для сигнальных цепей, так и для цепей с повышенным током. Пайка контактов и внутренний монтаж позволяют формировать надёжные неразъёмные соединения проводников с корпусом вилки, а резьбовой механизм обеспечивает удобство многократного подключения и отключения.

При подборе ответной части необходимо учитывать поляризацию, число контактов и тип резьбового соединения, соответствующие серии 2РМ. Артикул изделия — 844, категория — 2РМ36.
