Назначение соединителя 2РМ36КП 20Г2В1

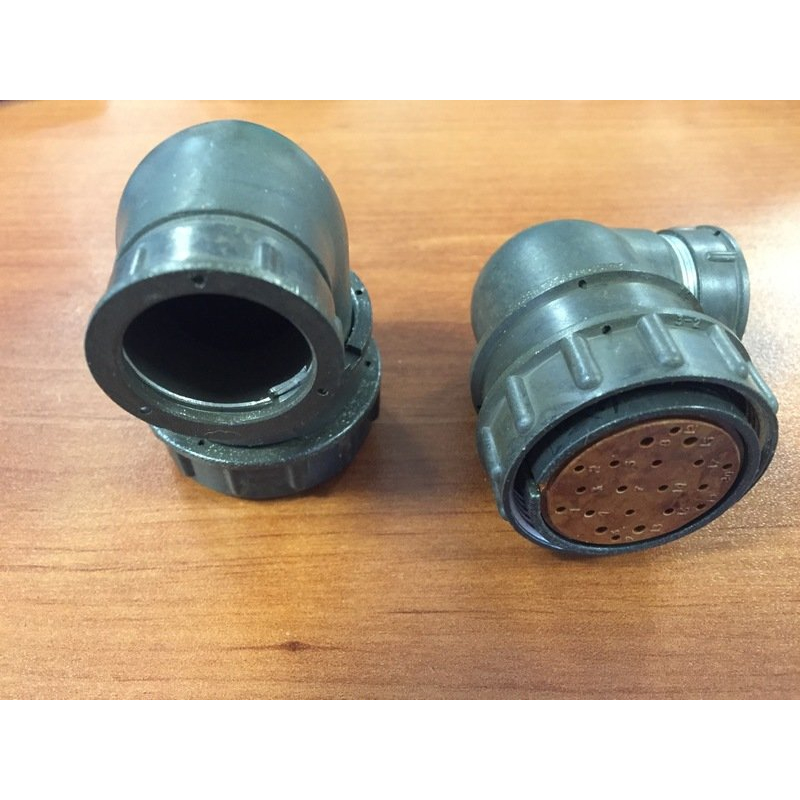

2РМ36КП 20Г2В1 — это цилиндрический низкочастотный электрический разъём (соединитель) кабельного типа, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения. Изделие применяется во внутренних установках аппаратуры, где требуется надёжная пайка проводников кабеля и стабильный электрический контакт при воздействии вибрации и перепадов температуры.

Модель относится к серии 2РМ36 и объединяет в одном корпусе розетку кабельного исполнения с прямым патрубком и гайкой для неэкранированного кабеля. Такое исполнение позволяет закреплять кабель непосредственно в корпусе разъёма, что упрощает монтаж и повышает механическую устойчивость соединения.

Расшифровка обозначения

• 2РМ36 — тип цилиндрического низкочастотного соединителя серии 2РМ с диаметром корпуса 36 мм.
• К — кабельный корпус, рассчитанный на присоединение кабеля.
• П — прямой патрубок для ввода кабеля.
• 20 — количество контактов, равное 20.
• Г — исполнение розетки.
• 2 — теплостойкость до 100 °С.
• В — покрытие контактов серебром.
• В1 — всеклиматическое исполнение по ГОСТ 15150-69.

Подтверждённые технические особенности

Разъём работает в цепях постоянного и переменного тока частотой до 3 МГц. Рабочее напряжение составляет от 560 до 700 В в зависимости от типономинала. Максимальный ток на один контакт достигает 6 А, а общий ток — до 100 А.

Электрические параметры обеспечивают стабильность соединения в ответственных цепях:

• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контактов — до 5 мОм;
• ёмкость между контактами — не более 6 пФ.

Корпус имеет диаметр 36 мм и оснащён резьбовой фиксацией, которая предотвращает самопроизвольное разъединение под действием вибрации. Контакты покрыты серебром, что снижает переходное сопротивление и повышает надёжность работы.

Условия эксплуатации и применение

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц и температуры от минус 60 до плюс 100 °С. Всеклиматическое исполнение Г2В1 по ГОСТ 15150-69 и тропикоустойчивый вариант исполнения позволяют использовать разъём в условиях повышенной влажности и в районах с тропическим климатом.

Благодаря совокупности характеристик 2РМ36КП 20Г2В1 широко применяется в авиации, промышленности и спецтехнике. Основной способ монтажа — пайка проводников на кабель с последующим закреплением в корпусе. Разъём подходит для внутренних установок аппаратуры, где требуется компактное, прочное и долговечное соединение электрических цепей.

Краткая сводка

1. Тип: цилиндрический низкочастотный соединитель кабельного типа.
2. Число контактов: 20.
3. Диаметр корпуса: 36 мм.
4. Покрытие контактов: серебро.
5. Рабочая частота: до 3 МГц.
6. Напряжение: 560–700 В.
7. Ток: до 6 А на контакт, до 100 А суммарно.
8. Температурный диапазон: от минус 60 до плюс 100 °С.
9. Исполнение: всеклиматическое, тропикоустойчивое, с резьбовой фиксацией.
10. Применение: авиация, промышленность, спецтехника.
