Назначение и область применения

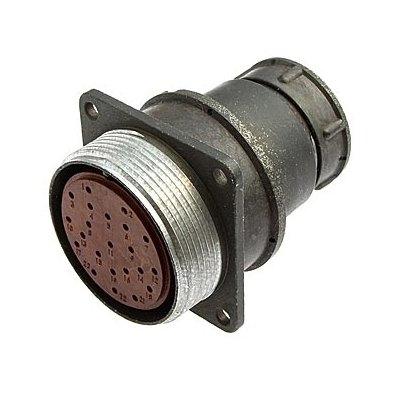

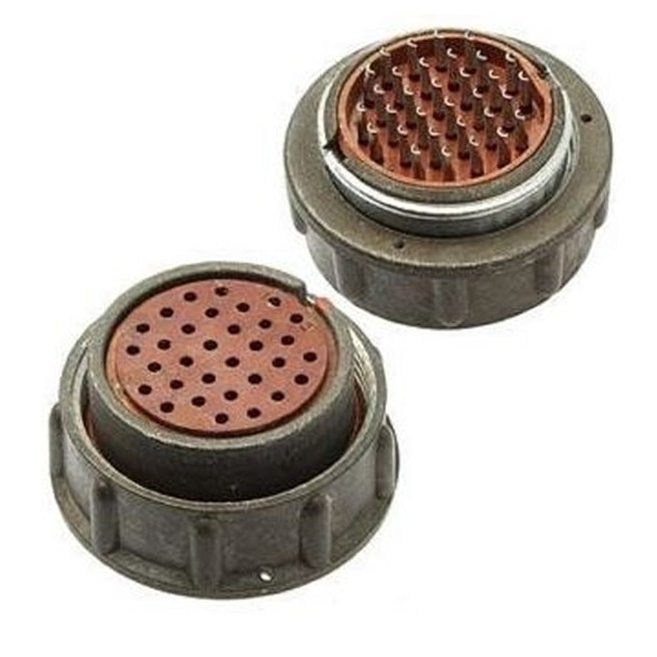

2РМ36К22Г1В1 — это кабельная розетка из серии низкочастотных цилиндрических соединителей 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в электроустановках, промышленном оборудовании и приборах, где требуются устойчивость к вибрациям, ударам и воздействию экстремальных температур.

Артикул позиции — 841. Категория товара — 2РМ36. Производитель в предоставленных данных о товаре не указан.

Конструктивные особенности

Розетка оснащена 22 контактами диаметром 1 мм с серебряным покрытием, что соответствует обозначению «Г1В1». Серебряное покрытие контактной группы обеспечивает стабильное переходное сопротивление и надежность электрического соединения при длительной эксплуатации.

Соединитель рассчитан на теплостойкость до +100 градусов Цельсия. Конструкция позволяет использовать изделие как в составе кабельных сборок, так и в качестве ответной части для приборных разъемов серии 2РМ.

Технические характеристики

• Количество контактов — 22.
• Диаметр контакта — 1 мм.
• Покрытие контактов — серебряное.
• Токовая нагрузка на контакт — 6 А.
• Суммарная токовая нагрузка — до 110 А.
• Рабочее напряжение — от 560 до 700 В.
• Частотный диапазон — до 3 МГц.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс сочленений-расчленений — 500 циклов.
• Наработка — 5000 часов.
• Срок хранения — 15 лет.

Условия эксплуатации

Диапазон рабочих температур соединителя составляет от минус 60 до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при влажности до 98 процентов, пониженном давлении до 133 Па и повышенном давлении до 506 кПа.

Розетка выдерживает вибрацию с ускорением до 490 метров на секунду в квадрате в диапазоне частот от 1 до 5000 Гц, удары с ускорением до 5000 метров на секунду в квадрате, а также акустический шум уровнем до 170 дБ. Такие параметры делают ее пригодной для применения в условиях интенсивных механических и климатических нагрузок.

Применение

2РМ36К22Г1В1 используется для надежного соединения электрических цепей в промышленных электроустановках, приборах и оборудовании. Благодаря устойчивости к вибрациям, ударам, влажности и перепадам температуры розетка востребована в тех случаях, когда требуется стабильная работа разъемного соединения на протяжении длительного срока службы.
