Назначение

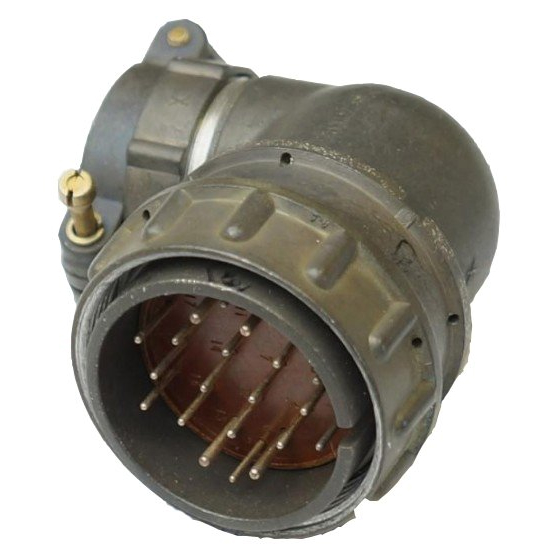

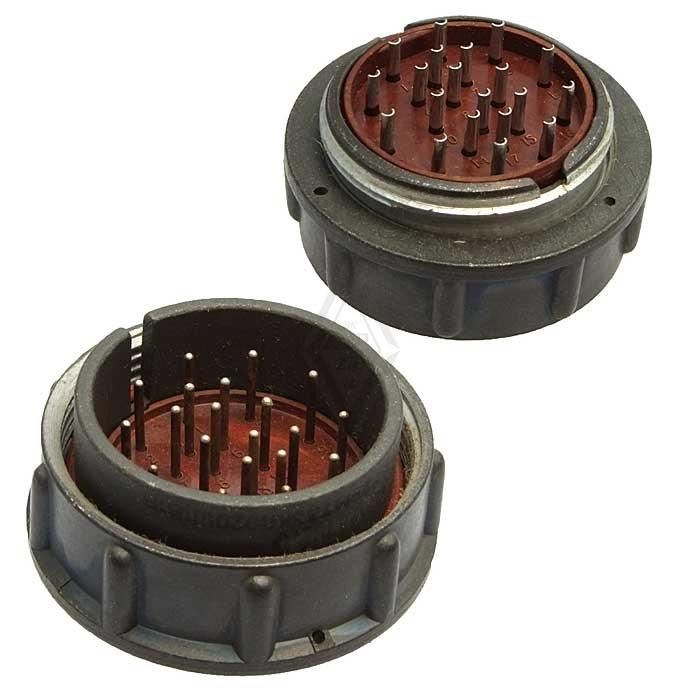

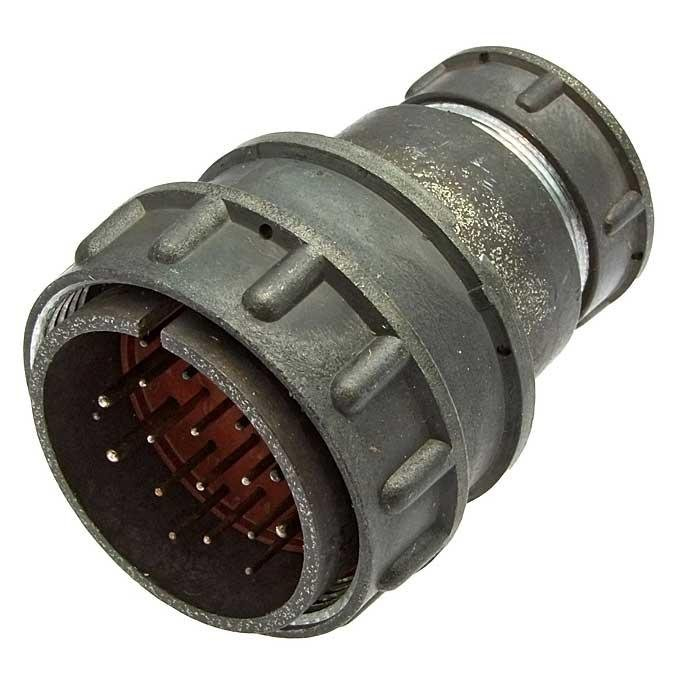

Соединитель 2РМ36К20Ш2В1 — это электрический соединитель цилиндрический низкочастотный негерметичный из серии 2РМ. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для коммутации электрических цепей в составе кабельных сборок, приборов и оборудования, где требуется цилиндрическое разъёмное соединение.

По конструктивному исполнению это кабельная вилка с условным размером корпуса 36 мм и 20 контактами диаметром от 1 до 1,5 мм. Соединитель относится к негерметичным изделиям. При этом он устойчив к повышенной влажности, озону и пониженному атмосферному давлению.

Подтверждённые особенности

Электрические параметры

• Максимальное рабочее напряжение: 560–700 В.
• Токовая нагрузка на контакт: до 6 А.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Покрытие контактов: серебро, что соответствует индексу Ш2В в обозначении.

Условия эксплуатации

• Диапазон рабочих температур: от -60 до +100 °С.
• Теплостойкость: +100 °С, индекс 1 в маркировке.
• Климатическое исполнение: УХЛ, что подразумевает пригодность для умеренного и холодного климата.
• Ресурс сочленений-расчленений: до 500 циклов.
• Устойчивость к повышенной влажности, озону и атмосферному давлению до 506 кПа.

Конструктивные особенности

Соединитель имеет цилиндрический корпус с условным размером 36 мм. В обозначении 2РМ36К20Ш2В1 отражены серия, размер корпуса, число контактов, покрытие и исполнение. Резьбовая фиксация обеспечивает механическое удержание ответной части при эксплуатации. Изделие является кабельной вилкой, то есть устанавливается на кабель.

Применение

Соединитель 2РМ36К20Ш2В1 используется в приборах и оборудовании для соединения кабелей с резьбовой фиксацией. Он подходит для цепей постоянного и переменного тока с частотой до 3 МГц, где требуются токи на контакт до 6 А и рабочее напряжение до 560–700 В.

Серия 2РМ находит применение в электронике, включая HVAC-системы и промышленное оборудование. Благодаря диапазону температур от -60 до +100 °С и исполнению УХЛ соединитель может эксплуатироваться в умеренном и холодном климате. Устойчивость к влажности и озону расширяет области его использования в составе промышленных установок и приборов.

Сведения о товаре

Артикул: 840. Категория: 2РМ36. Производитель в предоставленных данных не указан. Сведения о кратком описании из каталога отсутствуют. В карточке VirtueMart характеристики не заполнены. Приведённые выше параметры соответствуют описанию товара и подтверждены указанными данными.

Соединитель поставляется как кабельная вилка. Дополнительные сведения о комплектации, сертификатах, гарантии и стране производства в предоставленных данных отсутствуют.
