Назначение

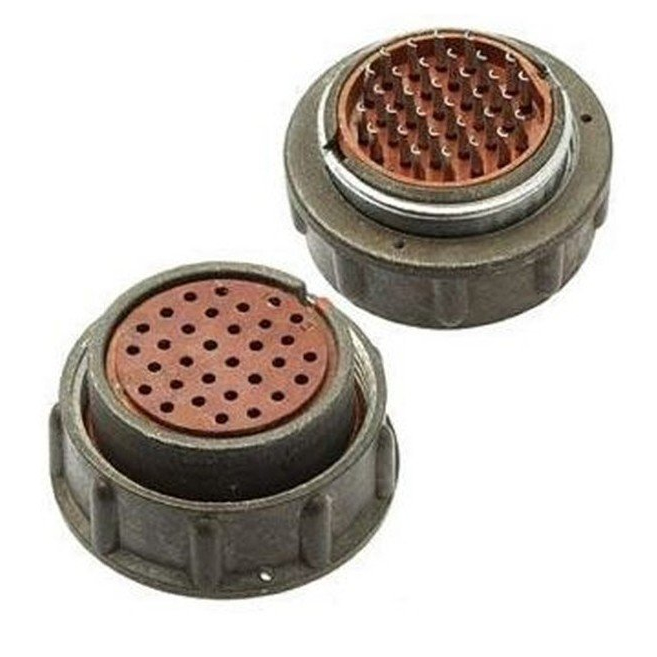

2РМ36К20Г2В1 — это кабельная розетка из серии цилиндрических низкочастотных негерметичных соединителей 2РМ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Розетка применяется для соединения и разъединения кабельных линий в составе электротехнической и радиоэлектронной аппаратуры, где требуется компактное многоконтактное подключение с надёжной фиксацией сочленения.

Основные технические характеристики

• Диаметр посадочного отверстия: 36 мм
• Количество контактов: 20
• Диаметр контактов: 1 мм (в некоторых вариантах исполнения — 1,5 мм)
• Покрытие контактов: серебро (обозначение «В»)
• Максимальное рабочее напряжение: от 560 до 700 В
• Токовая нагрузка на одиночный контакт: от 5 до 10 А в зависимости от диаметра контакта
• Суммарная нагрузка на соединитель: от 100 до 110 А
• Сопротивление изоляции: не менее 1000–5000 МОм
• Наработка: минимум 5000 часов
• Количество сочленений и расчленений: до 500 циклов

Условия эксплуатации

Разъём рассчитан на интервал рабочих температур от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение — УХЛ, что соответствует эксплуатации в условиях умеренного и холодного климата. Изделие выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате одиночного действия, вибрационные нагрузки и линейное ускорение до 2000 метров на секунду в квадрате. Такие параметры позволяют применять розетку в составе оборудования, подвергающегося интенсивным механическим воздействиям при транспортировке и работе.

Расшифровка условного обозначения

Маркировка 2РМ36К20Г2В1 построена по стандартной схеме серии 2РМ и содержит следующие сведения:

1. 2РМ — тип соединителя, цилиндрический низкочастотный негерметичный
2. 36 — условный размер корпуса
3. К — кабельный корпус
4. 20 — число контактов
5. Г2 — розетка гнездового типа
6. В1 — покрытие контактов серебром, вариант исполнения 1

Область применения

Благодаря сочетанию 20 контактов, рабочему напряжению до 700 В и стойкости к широкому спектру механических и климатических воздействий соединитель 2РМ36К20Г2В1 востребован в составе кабельных сборок, пультов управления, измерительных и испытательных стендов, а также в другой аппаратуре, где требуется быстрое и надёжное сочленение многожильных кабельных линий. Негерметичное исполнение подразумевает эксплуатацию в условиях, не требующих защиты от прямого воздействия воды и агрессивных сред.

Комплектация и особенности исполнения

Розетка конструктивно относится к классу кабельных соединителей серии 2РМ, что предполагает монтаж на кабель. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и долговечность при многократных сочленениях. Ресурс соединения достигает 500 циклов, что подтверждает пригодность изделия для оборудования, требующего регулярного подключения и отключения кабельных линий в процессе эксплуатации или технического обслуживания.
