Назначение

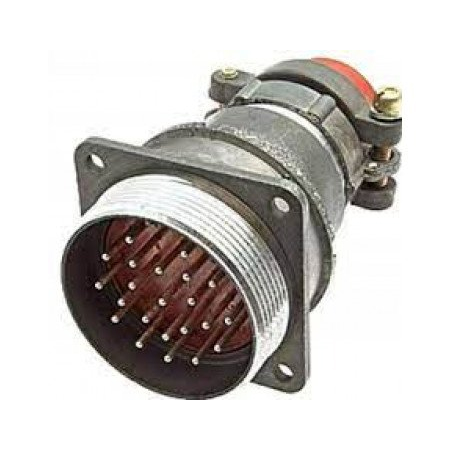

2РМ36К 22Ш1В1 — кабельная вилка низкочастотного цилиндрического соединителя серии 2РМ. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Вилка применяется при внутреннем монтаже с неэкранированными или экранированными кабелями.

Соединители серии 2РМ выпускаются во всеклиматическом исполнении. Они рассчитаны на эксплуатацию в условиях вибраций, ударов и воздействия экстремальных температур, что делает их пригодными для ответственных электротехнических и радиоэлектронных систем.

Расшифровка обозначения

• 2РМ — тип соединителя;
• 36 — условный размер корпуса, диаметр 36 мм;
• К — кабельный корпус;
• 22 — количество контактов;
• Ш — вилка как часть соединителя;
• 1 — все контакты диаметром 1,0 мм;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 °C.

Технические характеристики

• Рабочее напряжение: до 700 В, переменное — 560 В.
• Ток на контакт: до 6 А.
• Общая токовая нагрузка: до 110 А.
• Рабочая температура: от минус 60 до плюс 100 °C.
• Вибрация: 1–5000 Гц при ускорении до 490 м/с².
• Удар: до 5000 м/с², одиночный.
• Сопротивление контакта: до 5 мОм.
• Наработка: не менее 1000 ч.
• Число сочленений: до 500 раз.

Конструктивные особенности

Сочленение вилки резьбовое, поляризация одношпоночная. Такое исполнение обеспечивает правильную ориентацию ответной части и исключает ошибку при подключении. Контакты диаметром 1,0 мм с серебряным покрытием рассчитаны на стабильную передачу тока и низкое переходное сопротивление.

Применение

Вилка 2РМ36К 22Ш1В1 востребована в составе кабельных сборок и жгутов, где требуется разъёмное соединение с повышенной механической прочностью и устойчивостью к внешним воздействиям. Изделие подходит для внутреннего монтажа в приборах, шкафах и блоках, работающих в широком диапазоне температур и при интенсивных вибрационных нагрузках. Резьбовое сочленение и одношпоночная поляризация упрощают сборку и повышают надёжность эксплуатации.

Благодаря всеклиматическому исполнению соединитель может применяться в аппаратуре, рассчитанной на работу в сложных условиях, включая продолжительные вибрации и одиночные удары значительной величины.
