Назначение соединителя 2РМ36БПН22Ш1В1

2РМ36БПН22Ш1В1 — это низкочастотный цилиндрический негерметичный электрический соединитель производства компании Элекон. Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется при внутреннем монтаже и выпускается во всеклиматическом исполнении, что позволяет использовать его в составе оборудования, работающего в различных климатических зонах.

Артикул товара — 829. Категория — 2РМ36. Производитель — Элекон.

Подтверждённые технические особенности

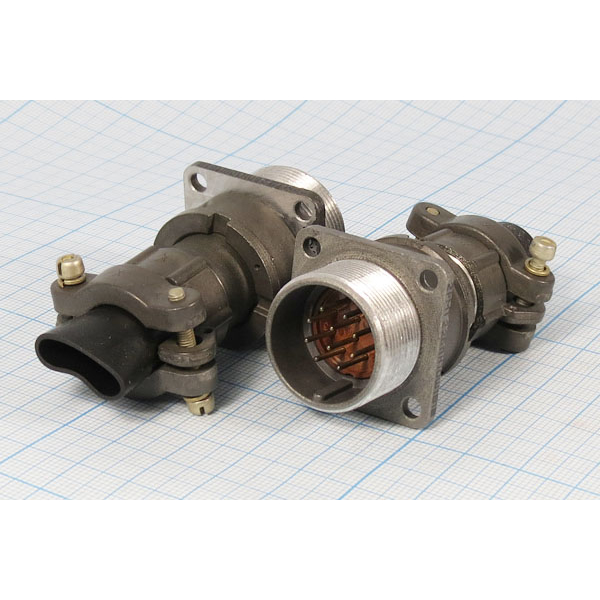

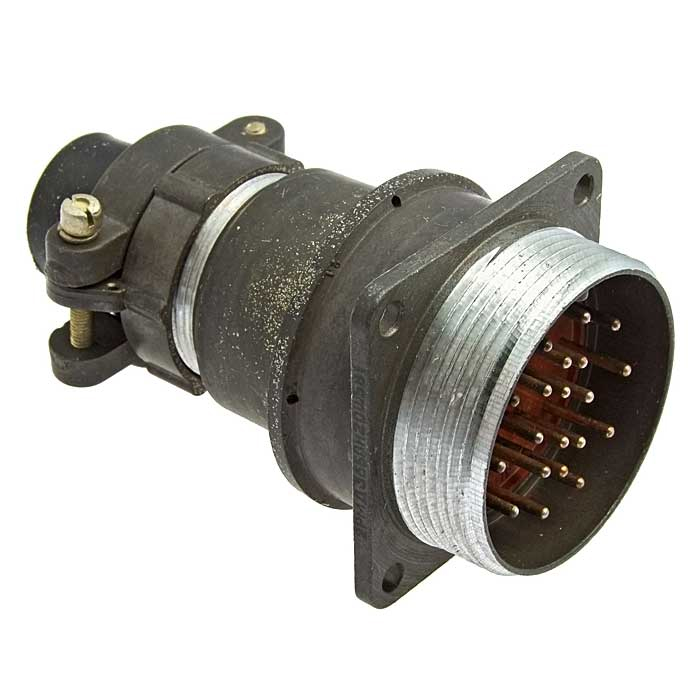

Конструкция соединителя включает корпус диаметром 36 мм. Тип корпуса — блочный, вид патрубка — прямой. Изделие предназначено для неэкранированного кабеля, что отражено в обозначении буквой Н.

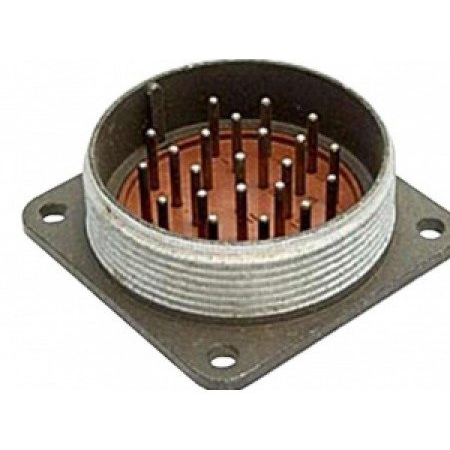

Общее количество контактов — 22. Рабочий ток на контакт составляет от 4 до 36 ампер, максимальное напряжение — до 700 вольт. Контакты имеют покрытие серебром, что обозначено буквой Ш.

Сочленение выполняется резьбовым способом с одношпоночной поляризацией корпусов. Поляризация исключает неправильное соединение ответных частей. Монтаж осуществляется пайкой или объемным методом.

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений: до 500 циклов.
• Исполнение: всеклиматическое, с теплостойкостью 100 градусов Цельсия.
• Частотный диапазон: до 3 МГц.
• Максимальное напряжение: до 700 вольт.
• Ток на контакт: от 4 до 36 ампер.

Расшифровка обозначения 2РМ36БПН22Ш1В1

Маркировка соединителя построена по стандартной схеме серии 2РМ и содержит полную информацию о его исполнении.

1. 2РМ — серия соединителей.
2. 36 — условный размер корпуса.
3. Б — блочный корпус.
4. П — прямой патрубок.
5. Н — для неэкранированного кабеля.
6. 22 — число контактов.
7. Ш — покрытие контактов серебром.
8. 1 — базовая комплектация.
9. В1 — всеклиматическое исполнение с теплостойкостью 100 градусов Цельсия.

Применение и условия эксплуатации

Соединитель 2РМ36БПН22Ш1В1 применяется для коммутации электрических цепей в составе приборов, блоков и кабельных сборок. Блочный корпус рассчитан на установку непосредственно на оборудовании, а прямой патрубок обеспечивает удобный ввод неэкранированного кабеля. Резьбовое сочленение с одношпоночной поляризацией гарантирует надежную фиксацию и правильное взаимное положение ответных частей.

Благодаря всеклиматическому исполнению и рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия соединитель сохраняет работоспособность при эксплуатации в условиях повышенной и пониженной температуры. Ресурс до 500 сочленений обеспечивает длительный срок службы при периодическом подключении и отключении.

Для монтажа соединителя могут применяться пайка или объемный метод, что позволяет использовать изделие как в традиционных, так и в современных технологиях сборки. Максимальное напряжение до 700 вольт и рабочий ток на контакт от 4 до 36 ампер определяют область применения — силовые и сигнальные цепи низкой частоты в промышленном, транспортном и специальном оборудовании.

Комплектация и параметры поставки

Соединитель поставляется в базовой комплектации, соответствующей индексу 1 в обозначении. Сведения о дополнительных принадлежностях, ответных частях и защитных колпачках в предоставленных данных отсутствуют. Характеристики VirtueMart для данного товара не заполнены, поэтому при подборе ответных частей следует ориентироваться на маркировку и тип корпуса.

Изделие выпускается производителем Элекон под артикулом 829 и относится к категории 2РМ36. Перед установкой рекомендуется проверить соответствие числа контактов, тока и напряжения параметрам конкретной электрической цепи.
