Назначение соединителя

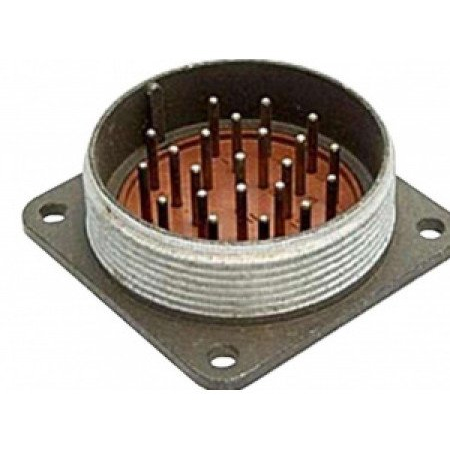

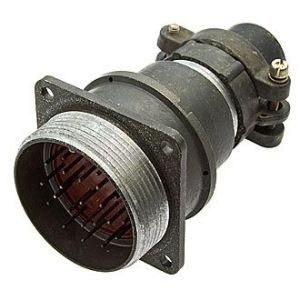

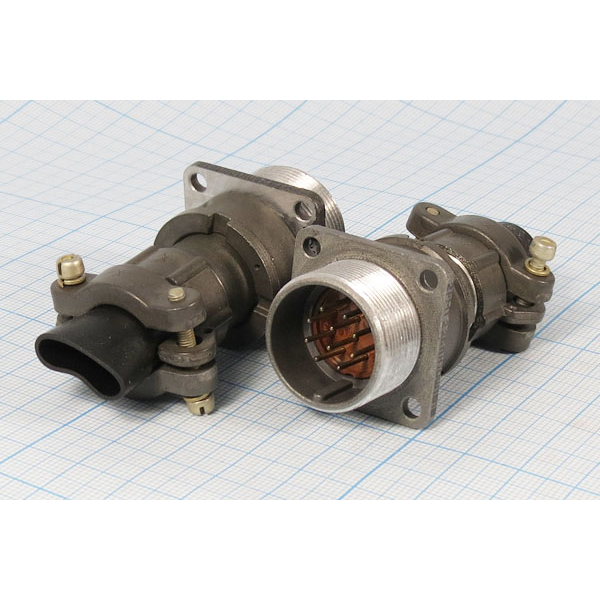

Соединитель 2РМ36БПН22Ш1В1 — это электрический соединитель серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Он применяется для коммутации электрических цепей в радиоэлектронной аппаратуре и обеспечивает механическое и электрическое соединение ответных частей.

Модель относится к категории 2РМ36. Условный размер корпуса — 36. Исполнение корпуса блочное (приборное), патрубок прямой, гайка патрубка предназначена для неэкранированного кабеля. По части соединителя изделие является вилкой.

Количество контактов — 22. Диаметр контактов — 1 мм, покрытие контактов — серебро. Такое сочетание параметров позволяет использовать соединитель в цепях, где требуется передача сигналов и питания при умеренных токах и напряжениях.

Подтверждённые технические характеристики

Электрические параметры

• Токовая нагрузка на одиночный контакт — 6 А.
• Максимальная суммарная токовая нагрузка на соединитель — 110 А.
• Максимальное рабочее напряжение — 560 В и 700 В.
• Максимальное испытательное напряжение в нормальных условиях — 1850 В и 2300 В.
• Сопротивление контактов — не более 5 мОм.
• Емкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Теплостойкость — до +100 °C.

Условия эксплуатации

• Температура окружающей среды — от −60 °C до +100 °C.
• Смена температур — от −60 °C до +180 °C.
• Относительная влажность — до 98 % при +25 °C.
• Вибрация синусоидальная — частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 метров на секунду в квадрате.
• Механический удар — пиковое ускорение до 5000 метров на секунду в квадрате.

Конструктивные особенности

• Серия — 2РМ.
• Условный размер корпуса — 36.
• Вид корпуса — блочный (приборный).
• Вид патрубка — прямой.
• Вид гайки патрубка — для неэкранированного кабеля.
• Количество контактов — 22.
• Часть соединителя — вилка.
• Диаметр контактов — 1 мм.
• Покрытие контактов — серебро.

Применение

Соединители 2РМ36БПН22Ш1В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Благодаря блочному (приборному) корпусу и прямому патрубку соединитель ориентирован на установку в составе приборов и блоков, где требуется компактное подключение кабеля без экрана. Наличие 22 контактов диаметром 1 мм с серебряным покрытием позволяет организовать многопроводную линию связи или распределение питания в пределах указанных токовых и электрических нагрузок.

Изделие рассчитано на эксплуатацию при температуре от −60 °C до +100 °C, влажности до 98 % при +25 °C, а также на воздействие синусоидальной вибрации с частотой до 5000 Гц и механических ударов с пиковым ускорением до 5000 метров на секунду в квадрате. Это определяет область применения: радиоэлектронная аппаратура, работающая в указанных климатических и механических условиях.

При монтаже следует учитывать, что соединитель является вилкой с прямым патрубком и гайкой для неэкранированного кабеля. Электрические параметры — рабочее напряжение 560 В и 700 В, испытательное напряжение 1850 В и 2300 В, ток на контакт 6 А, суммарный ток до 110 А — определяют допустимые режимы работы в составе аппаратуры. Сопротивление контактов не более 5 мОм, емкость между контактами не более 6 пФ и сопротивление изоляции не менее 5000 МОм подтверждают пригодность для цепей с частотой до 3 МГц.
