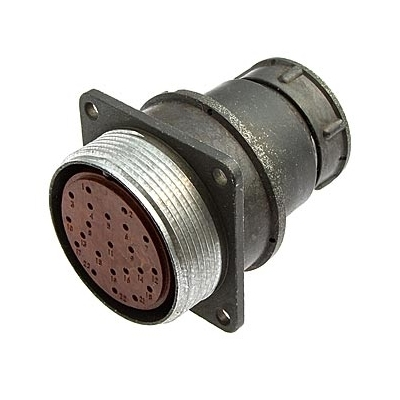

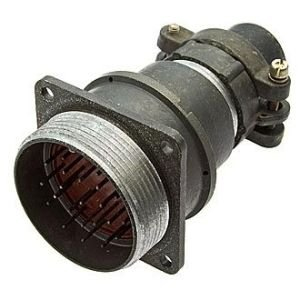

Назначение соединителя 2РМ36БПН22Г1В1

Соединитель 2РМ36БПН22Г1В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъем. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие применяется для коммутации электрических цепей в составе узлов и блоков радиоэлектронной аппаратуры.

По конструктивному исполнению разъем относится к типу 2РМ с условным размером корпуса 36. Данная часть соединителя — розетка блочного (приборного) исполнения с прямым патрубком. Патрубок оснащен гайкой для неэкранированного кабеля. Сочленение с ответной частью — резьбовое, что обеспечивает надежную фиксацию и стабильный электрический контакт при эксплуатационных нагрузках.

Подтвержденные технические характеристики

Ниже приведены параметры, указанные для данной модели соединителя. Все значения относятся именно к исполнению 2РМ36БПН22Г1В1 и не должны переноситься на другие модификации серии 2РМ.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 36.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 22.
• Часть соединителя: розетка.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Токовая нагрузка: на одиночный контакт — 6 А, максимальная суммарная — 110 А.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Вид сочленения: резьбовое.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, что особенно важно при длительной эксплуатации в цепях с повышенными токами. Низкое сопротивление контактов — не более 5 мОм — снижает нагрев в местах соединения, а высокое сопротивление изоляции — не менее 5000 МОм — подтверждает надежную электрическую развязку между цепями.

Условия эксплуатации

Разъем рассчитан на работу в жестких условиях, характерных для бортовой и промышленной радиоэлектронной аппаратуры. Подтвержденные параметры по климатическим и механическим воздействиям приведены ниже.

• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
• Вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 метров на секунду в квадрате.
• Механический удар: пиковое ударное ускорение до 5000 метров на секунду в квадрате для одиночного действия.

Сочетание широкого температурного диапазона, стойкости к влажности и способности выдерживать вибрационные и ударные нагрузки делает соединитель пригодным для применения в аппаратуре, работающей в сложных условиях. При этом изделие является негерметичным, поэтому при монтаже следует учитывать требования к защите от прямого воздействия влаги и агрессивных сред.

Применение и особенности монтажа

Соединитель 2РМ36БПН22Г1В1 используется в узлах и блоках радиоэлектронной аппаратуры и предназначен для внутреннего объемного монтажа. Блочное (приборное) исполнение корпуса означает, что розетка устанавливается непосредственно на корпусе прибора или блока, а резьбовое сочленение обеспечивает механическую фиксацию ответной части.

Наличие 22 контактов диаметром 1 мм позволяет коммутировать многопроводные цепи управления, питания и сигнализации в одном соединении. Допустимая токовая нагрузка на одиночный контакт составляет 6 А, а максимальная суммарная нагрузка на соединитель — 110 А. Это дает возможность распределять токовую нагрузку между контактами в зависимости от схемы подключения.

Патрубок с гайкой для неэкранированного кабеля упрощает заделку проводов и обеспечивает механическую разгрузку кабеля. Прямой патрубок удобен при осевом подводе кабеля к прибору. При монтаже необходимо учитывать, что разъем негерметичен, а потому не предназначен для работы в условиях прямого воздействия воды или при повышенном давлении среды.

Область применения охватывает радиоэлектронную аппаратуру, блоки и узлы, где требуются надежное резьбовое сочленение, стойкость к вибрации и ударам, а также работа в расширенном диапазоне температур от минус 60 до плюс 100 градусов Цельсия.
