Назначение соединителя 2РМ36БПН20Ш2В1 «ОС»

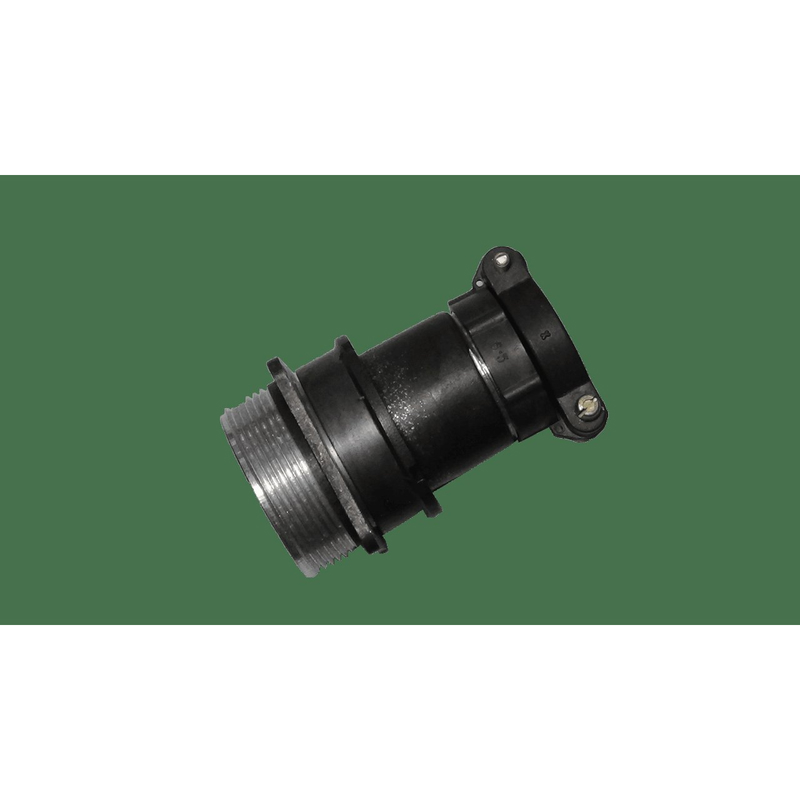

2РМ36БПН20Ш2В1 «ОС» — это блочная кабельная вилка серии 2РМ, относящаяся к классу цилиндрических низкочастотных негерметичных соединителей. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Блочное (приборное) исполнение корпуса позволяет закреплять вилку непосредственно на корпусе аппаратуры, блока или пульта, обеспечивая удобное подключение кабельных линий.

Маркировка «ОС» обозначает приёмку по особым требованиям: изделие прошло дополнительные испытания и допущено к применению в ответственных системах, где предъявляются повышенные требования к надёжности и стабильности электрических соединений.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМ36БПН20Ш2В1 построено по стандартной схеме типоразмеров серии 2РМ и содержит полную информацию о конструкции соединителя.

• 2РМ — тип цилиндрического низкочастотного соединителя.
• 36 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• П — прямой патрубок для монтажа кабеля.
• Н — гайка патрубка под неэкранированный кабель.
• 20 — количество контактов в соединителе.
• Ш — вилка (штыревая часть соединения).
• 2 — комбинированное сочетание контактов диаметром 1 мм и 1,5 мм.
• В — серебряное покрытие контактной группы.
• 1 — исполнение по теплостойкости, допускающее нагрев до +100 градусов Цельсия.

Совмещённая контактная система с разными диаметрами контактов даёт возможность одновременно коммутировать силовые и сигнальные цепи в одном соединителе, что сокращает число разъёмов на блоке и упрощает монтаж.

Технические характеристики

Электрические параметры соединителя рассчитаны на длительную работу под нагрузкой без потери контактных свойств. Токовая нагрузка на контакт диаметром 1 мм составляет 5 ампер, на контакт диаметром 1,5 мм — 10 ампер, при этом максимальная суммарная нагрузка на соединитель не превышает 100 ампер.

Электрическая прочность изоляции обеспечивает надёжное разделение цепей при рабочих напряжениях. При максимальном рабочем напряжении 560 вольт испытательное напряжение составляет 1850 вольт, при максимальном рабочем напряжении 700 вольт — 2300 вольт.

Механическая стойкость подтверждается следующими данными. Усилие расчленения соединителя — не более 196,2 ньютона (25 килограмм-силы). Для отдельного контакта диаметром 1 мм усилие составляет 0,5 ньютона (0,05 килограмм-силы), для контакта диаметром 1,5 мм — 0,7 ньютона (0,07 килограмм-силы). Минимальная наработка достигает 5000 часов, ресурс сочленений-расчленений — 500 циклов, срок сохраняемости — не менее 15 лет.

Условия эксплуатации и область применения

Соединители рассчитаны на работу в жёстких климатических и механических условиях. Температура окружающей среды при эксплуатации — от минус 60 до плюс 100 градусов Цельсия, смена температур — от минус 60 до плюс 180 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия.

Вибрационная стойкость обеспечивается при синусоидальной вибрации в диапазоне частот от 1 до 5000 герц с амплитудой ускорения 490 метров на секунду в квадрате. Механический удар многократного действия — с пиковым ускорением 1000 метров на секунду в квадрате, удар одиночного действия — с пиковым ускорением 5000 метров на секунду в квадрате.

Благодаря сочетанию указанных параметров вилка 2РМ36БПН20Ш2В1 «ОС» применяется в электрических системах, где требуется надёжное и долговечное соединение с многократной коммутацией. Изделие подходит как для внутреннего, так и для наружного монтажа в умеренном и холодном климате.
