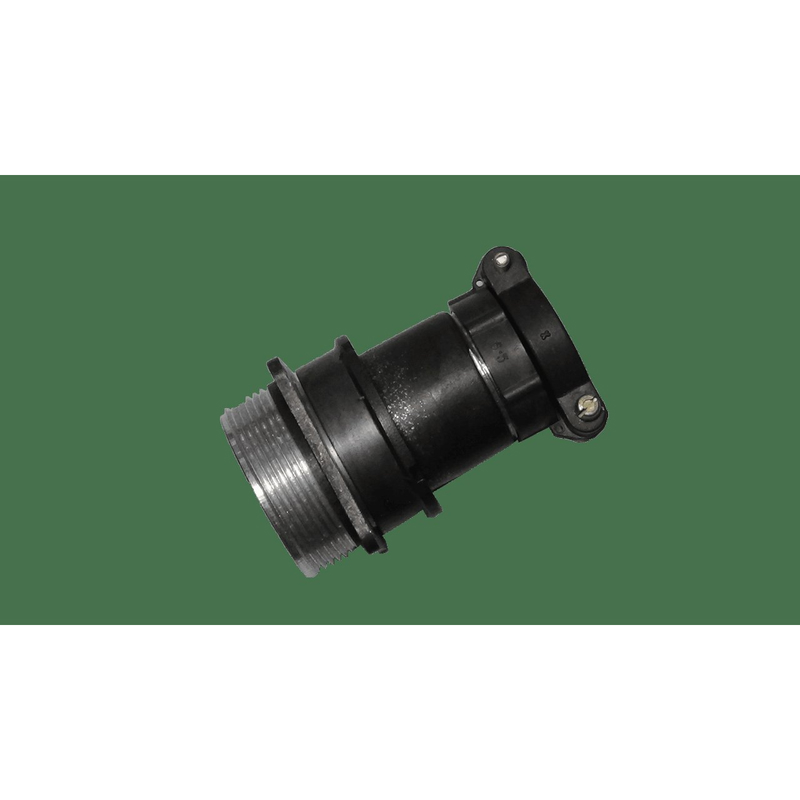

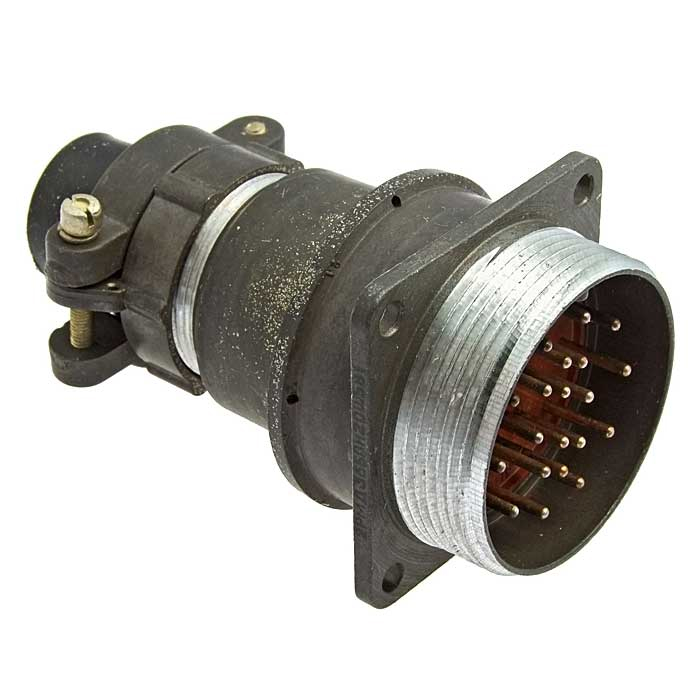

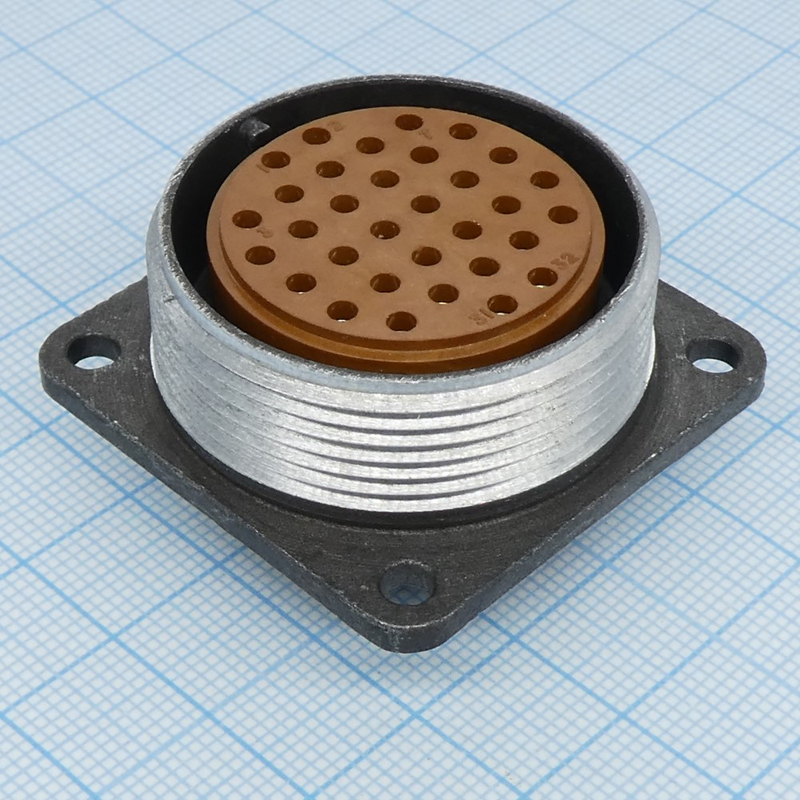

Назначение соединителя 2РМ36БПН20Ш2В1

2РМ36БПН20Ш2В1 производства завода «Элекон» — это электрический соединитель (вилка) блочного приборного типа, предназначенный для внутреннего монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие относится к серии герметичных цилиндрических соединителей 2РМ всеклиматического исполнения и применяется в аппаратуре, которая эксплуатируется в условиях повышенных механических и климатических нагрузок. Монтаж производится пайкой.

Расшифровка обозначения 2РМ36БПН20Ш2В1

Маркировка соединителя построена по стандартной схеме серии 2РМ и содержит полную информацию о конструкции и исполнении изделия:

• 2РМ — тип соединителя, негерметичное исполнение;
• 36 — условный размер корпуса;
• Б — блочный приборный корпус;
• П — прямой патрубок;
• Н — исполнение без экрана;
• 20 — количество контактов;
• Ш — вилка;
• 2 — комбинация контактов диаметром 1,0 мм и 1,5 мм;
• В — покрытие контактов серебром;
• 1 — теплостойкость 100 градусов Цельсия.

Подтверждённые технические характеристики

Соединитель рассчитан на рабочее напряжение до 700 В и 560 В. Максимальный ток на один контакт составляет 6 А, суммарный ток по всем контактам — до 100 А. Переходное сопротивление контактов не превышает 5 мОм, что обеспечивает стабильность электрического соединения в цепях аппаратуры. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Поляризация одношпоночная, соединение частей разъёма резьбовое.

Устойчивость к внешним воздействиям

Изделие всеклиматического исполнения сохраняет работоспособность при следующих условиях эксплуатации:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 50g;
• удары с ускорением до 500g;
• относительная влажность до 98 процентов при температуре плюс 40 градусов Цельсия.

Срок службы соединителя — до 500 сочленений, наработка — не менее 1000 часов.

Область применения

2РМ36БПН20Ш2В1 применяется для внутреннего монтажа пайкой в электронной и электротехнической аппаратуре, устойчивой к механическим и климатическим воздействиям. Одношпоночная поляризация и резьбовое соединение исключают неправильную стыковку и обеспечивают надёжный контакт при вибрациях и ударах. Комбинация контактов двух диаметров — 1,0 мм и 1,5 мм — позволяет подключать к одному соединителю цепи с разной токовой нагрузкой в пределах допустимых значений.
