Назначение

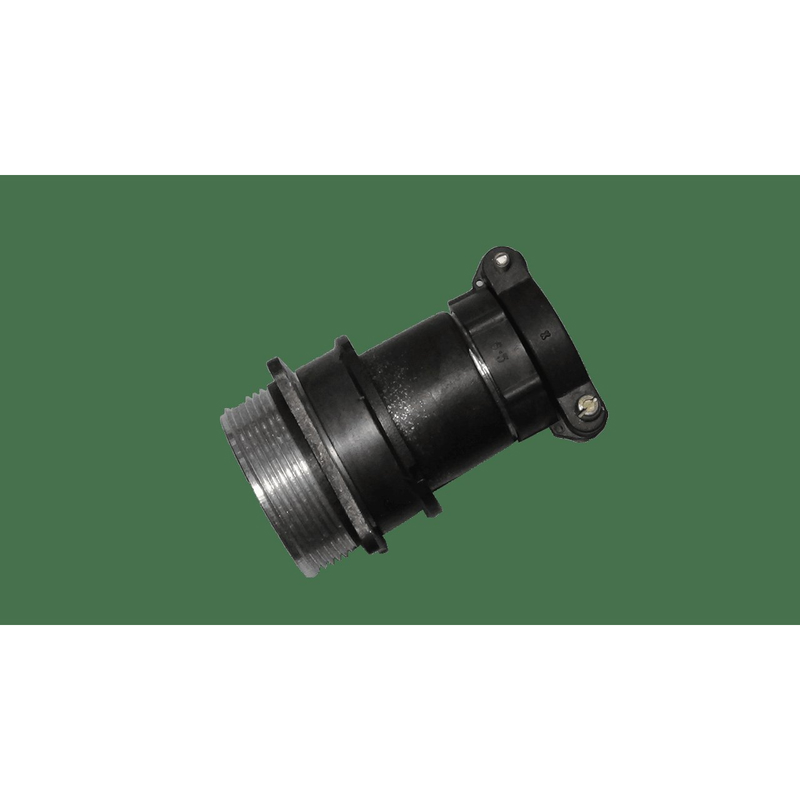

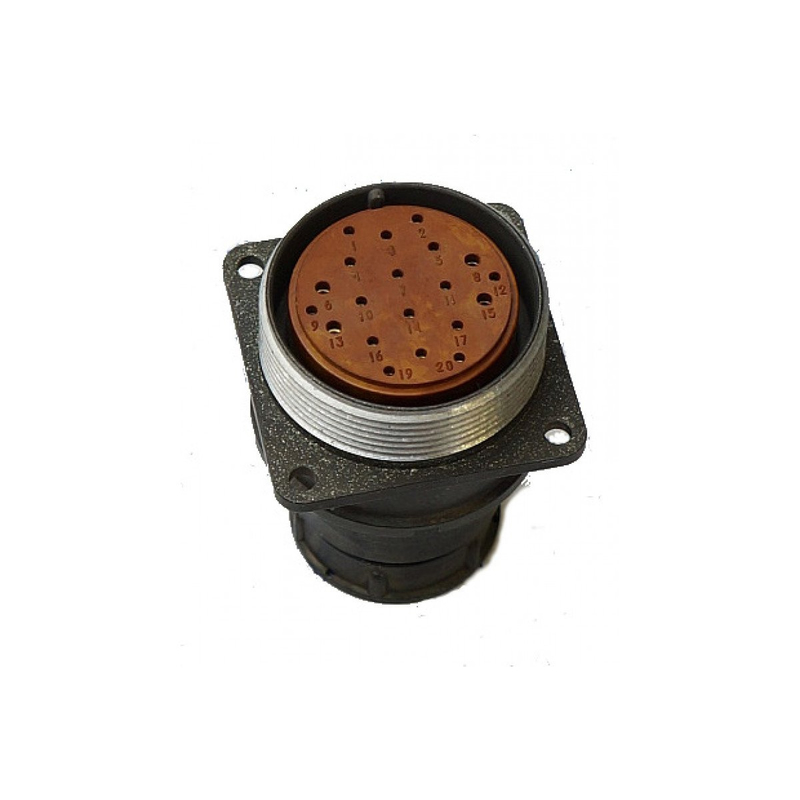

2РМ36БПН20Ш2В1 — это блочная кабельная вилка, артикул 823, относящаяся к категории 2РМ36. Изделие предназначено для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Допустимое рабочее напряжение достигает 700 В. Контакты имеют серебряное покрытие, которое обеспечивает хорошую проводимость и защиту от коррозии.

Вилка применяется для внутреннего и наружного монтажа в умеренном и холодном климате. Она может использоваться с экранированными или неэкранированными кабелями. Конструкция относится к блочному приборному типу, что делает её пригодной для кабельных соединений в составе электрических цепей соответствующего назначения.

Подтверждённые особенности конструкции

• Тип соединителя: 2РМ.
• Условный размер корпуса: 36.
• Вид корпуса: блочный, приборный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 20.
• Часть соединителя: вилка.
• Сочетание контактов: диаметр 1 мм и диаметр 1,5 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до +100 °C.

Электрические и эксплуатационные характеристики

Токовые и изоляционные параметры

• Токовая нагрузка на одиночный контакт диаметром 1 мм: 5 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: 10 А.
• Максимальная суммарная нагрузка: 100 А.
• Электрическая прочность изоляции при 560 В: 1850 В.
• Электрическая прочность изоляции при 700 В: 2300 В.

Механическая стойкость и ресурс

• Усилие расчленения: не более 196,2 Н, что соответствует 25 кгс.
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: 500 раз.
• Срок сохраняемости: не менее 15 лет.

Условия эксплуатации и применение

Температура окружающей среды при эксплуатации составляет от -60 °C до +100 °C. Влажность может достигать 98 процентов при температуре +25 °C. Вибрационные нагрузки рассчитаны на диапазон частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате. Механический удар допускается с пиковым ускорением до 5000 метров на секунду в квадрате.

Благодаря указанным параметрам вилка 2РМ36БПН20Ш2В1 подходит для применения в электрических цепях с частотой до 3 МГц и напряжением до 700 В. Она может использоваться при внутреннем и наружном монтаже, в умеренном и холодном климате, с экранированными или неэкранированными кабелями. Серебряное покрытие контактов способствует стабильности электрического соединения и защите контактной группы от коррозии.

Дополнительные сведения

Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Характеристики VirtueMart не заполнены. Артикул товара — 823, категория — 2РМ36. Название товара — 2РМ36БПН20Ш2В1.
