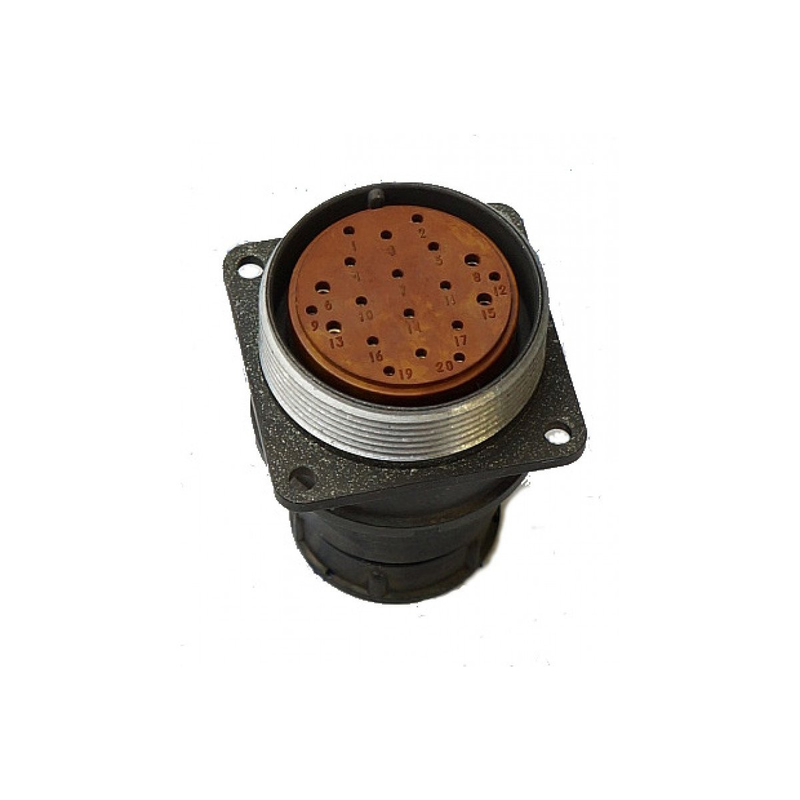

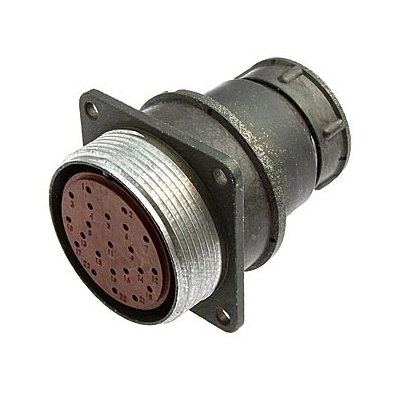

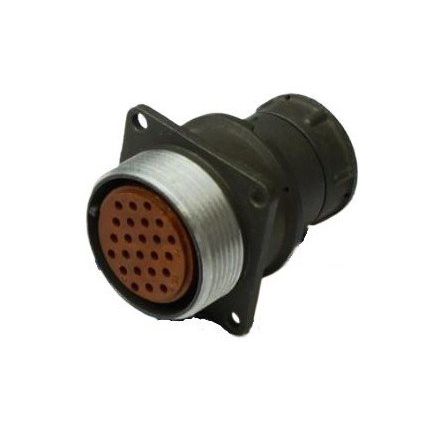

Назначение соединителя 2РМ36БПН20Г2В1

Соединитель 2РМ36БПН20Г2В1 представляет собой блочную розетку серии 2РМ — цилиндрический низкочастотный негерметичный разъём общего назначения. Такие соединители применяются в радиоэлектронной и радиотехнической аппаратуре для электрического соединения узлов, блоков и кабельных линий. Розетка предназначена для внутреннего монтажа и работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Модель относится к приборному (блочному) типу корпуса: она устанавливается непосредственно на корпусе прибора или блока, а ответная часть соединяется с ней через кабельный разъём. Прямой патрубок и концевая гайка рассчитаны на неэкранированный кабель, что упрощает заделку и снижает требования к подготовке кабеля при монтаже.

Климатическое исполнение УХЛ2.1 допускает эксплуатацию в условиях умеренного и холодного климата, а конструкция рассчитана на повышенную влажность и интенсивные вибрационные нагрузки. Благодаря этому соединитель востребован в узлах аппаратуры специального и общего назначения, где требуется надёжная коммутация при ограниченном числе сочленений.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели соединителя. Значения даны без округлений и дополнений.

• Тип соединителя: негерметичный, цилиндрический, низкочастотный.
• Часть соединителя: розетка (гнездо), блочная (приборная).
• Климатическое исполнение: УХЛ (всеклиматическое), УХЛ2.1.
• Количество контактов: 20.
• Сочетание контактов: контакты диаметром 1,0 мм и 1,5 мм.
• Покрытие контактов: серебро.
• Метод монтажа: обжимка.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Максимальное рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 6 А.
• Токовая нагрузка по контактам: контакты диаметром 1 мм — до 5 А, контакты диаметром 1,5 мм — до 10 А.
• Максимальная суммарная токовая нагрузка: 100 А.
• Электрическая прочность изоляции: 1850 В при напряжении 560 В; 2300 В при напряжении 700 В.
• Усилие расчленения: не более 196,2 Н (25 кгс) для всего соединителя; для контактов диаметром 1 мм — 0,5 Н (0,05 кгс); для контактов диаметром 1,5 мм — 0,7 Н (0,07 кгс).
• Минимальная наработка: не менее 5000 часов при 500 сочленениях-расчленениях.
• Число сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.

Конструктивные особенности

Корпус соединителя выполнен блочным (приборным) и оснащён прямым патрубком. Концевая гайка предназначена для неэкранированного кабеля. Контакты имеют диаметры 1,0 мм и 1,5 мм и покрыты серебром, что обеспечивает стабильную проводимость и коррозионную стойкость в течение всего срока службы. Монтаж контактов производится методом обжимки.

Условия эксплуатации

Соединитель работоспособен в диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допустимая влажность — до 98 процентов при температуре плюс 25 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию с частотой от 1 Гц до 5000 Гц и амплитудой ускорения 490 метров на секунду в квадрате. Совокупность этих параметров подтверждает пригодность модели для тяжёлых условий работы в составе радиоэлектронной аппаратуры.

Применение и совместимость

Розетка 2РМ36БПН20Г2В1 применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Она подходит для монтажа с неэкранированными кабелями и используется в цепях постоянного и переменного тока с частотой до 3 МГц. Блочное исполнение позволяет закрепить розетку на шасси или корпусе прибора, а кабельная часть подсоединяется к ней при эксплуатации.

Благодаря двадцати контактам двух типоразмеров, соединитель позволяет одновременно коммутировать силовые и слаботочные цепи в одном разъёме: контакты диаметром 1,5 мм рассчитаны на ток до 10 А, контакты диаметром 1 мм — до 5 А. Это делает модель удобной для блоков питания, пультов управления, измерительных и радиотехнических устройств, где требуется компактная групповая коммутация.

При подборе ответной части и кабеля следует учитывать тип контактов, способ монтажа обжимкой, а также ограничения по току и напряжению, приведённые выше. Ресурс соединителя — не менее 5000 часов наработки при 500 сочленениях-расчленениях, а минимальный срок сохраняемости составляет 15 лет, что важно при длительном хранении и эксплуатации изделия в составе аппаратуры.
