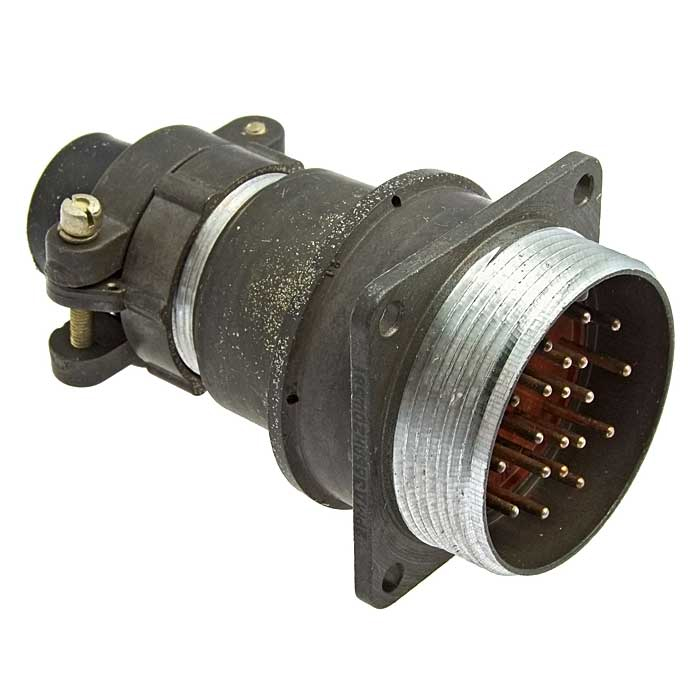

Назначение соединителя 2РМ36БПН20Г1В1

2РМ36БПН20Г1В1 — низкочастотный цилиндрический электрический разъём серии 2РМ, предназначенный для надёжного соединения электрических цепей в различных технических системах. Изделие представляет собой блочную (приборную) розетку с двадцатью контактами и рассчитано на эксплуатацию во всеклиматических условиях.

Разъём применяется там, где требуется прочное и стабильное соединение без экранирования кабеля: в промышленной электронике, измерительных приборах, системах HVAC и другом оборудовании. Благодаря всеклиматическому исполнению он сохраняет работоспособность при воздействии внешней среды.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ36БПН20Г1В1 построена по стандартной схеме серии 2РМ и содержит следующие сведения:

• 2РМ — серия низкочастотных цилиндрических соединителей;
• 36 — диаметр корпуса, равный 36 мм;
• Б — блочный (приборный) корпус;
• Г — часть соединителя: розетка (гнездо);
• П — прямой патрубок;
• Н — гайка патрубка для неэкранированного кабеля;
• 20 — количество контактов;
• 1 — сочетание контактов, тип 1;
• В — покрытие контактов: серебро;
• 1 — теплостойкость до 100 °С.

Конструкция предусматривает смешанные типы контактов (сочетание 2), что позволяет использовать разъём для передачи как сигналов, так и питания. Диаметр контактов варьируется от 1 до 1,5 мм, что обеспечивает совместимость с соответствующими вилками серии 2РМ.

Технические параметры

Разъём рассчитан на работу с токами до 10 А и напряжением до 700 В. Сопротивление контакта составляет ориентировочно от 0,0025 до 0,005 Ом, что обеспечивает стабильную передачу сигнала и питания с минимальными потерями.

Изделие относится к негерметичным соединителям, однако устойчиво к внешним воздействиям благодаря всеклиматическому исполнению. Верхний предел теплостойкости — 100 °С.

Сводные характеристики

• Тип: низкочастотный цилиндрический разъём;
• Часть соединителя: розетка (гнездо), блочная (приборная);
• Диаметр корпуса: 36 мм;
• Число контактов: 20;
• Диаметр контактов: от 1 до 1,5 мм;
• Покрытие контактов: серебро;
• Номинальный ток: до 10 А;
• Номинальное напряжение: до 700 В;
• Сопротивление контакта: 0,0025–0,005 Ом;
• Теплостойкость: до 100 °С;
• Вид патрубка: прямой, для неэкранированного кабеля;
• Герметичность: негерметичный;
• Исполнение: всеклиматическое.

Применение

Соединители серии 2РМ востребованы в российском производстве для надёжной передачи сигналов и питания. Модель 2РМ36БПН20Г1В1 подходит для монтажа в блочную (приборную) аппаратуру, где требуется прямое подключение неэкранированного кабеля через патрубок с гайкой.

Типовые области применения включают промышленную электронику, измерительные приборы, системы HVAC и другое оборудование, в котором необходимо прочное соединение без экранирования кабеля. Сочетание двадцати контактов смешанных типов и серебряного покрытия делает разъём пригодным для цепей передачи как сигналов, так и питания в пределах указанных электрических параметров.
