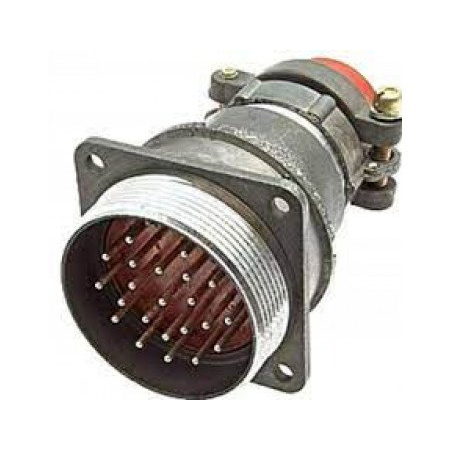

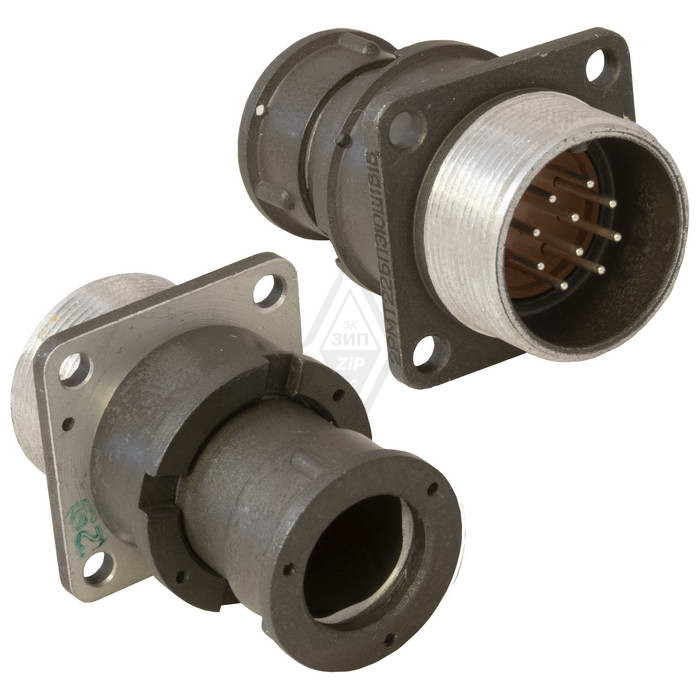

2РМ36БПЭ22Ш1В1

2РМ36БПЭ22Ш1В1 — это электрический разъём отечественного производства из серии низкочастотных цилиндрических негерметичных соединителей 2РМ. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Диаметр корпуса составляет 36 мм, тип корпуса — блочный (Б). Имеет 22 контакта диаметром 1 мм с серебряным покрытием (В), сопротивление контакта — 0,005 Ом или 0,0025 Ом.

Разъём рассчитан на номинальный ток 5–10 А на контакт (общий до 110 А), рабочее напряжение 560–700 В и теплостойкость до 100 °С. Электрическая прочность изоляции достигает 1850–2300 В в зависимости от напряжения.

Конструкция и исполнение

Это кабельная вилка (Ш) с прямым патрубком (П) и гайкой патрубка для экранированного кабеля (Э). Размеры: D1=36 мм, D2=M39×1, Lmax=25 мм, A=35 мм, B=43 мм. Климатическое исполнение — УХЛ, всеклиматическое по ТУ.

Соединитель выдерживает механические удары до 5000 м/с², линейное ускорение 2000 м/с², пониженное давление до 10⁻¹² мм рт. ст. и повышенное до 5 кгс/см², а также влажное тепло, иней и озон.

Применение

Используется для внутреннего монтажа в приборах и оборудовании, где требуется надёжное соединение экранированных кабелей. Усилие расчленения — до 30 кгс, ёмкость между контактами — не более 6 пФ.

Описание

Назначение соединителя 2РМ36БПЭ22Ш1В1

2РМ36БПЭ22Ш1В1 — электрический разъём отечественного производства из серии низкочастотных цилиндрических негерметичных соединителей 2РМ. Изделие предназначено для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжное электрическое соединение при воздействии широкого спектра климатических и механических нагрузок.

Конструктивно данный разъём представляет собой кабельную вилку, то есть ответную часть, устанавливаемую на кабель. Такое исполнение позволяет подключать экранированные кабельные линии к приборам, блокам и оборудованию, обеспечивая при этом защиту передаваемого сигнала от внешних помех за счёт экранирующих элементов конструкции.

Конструкция и расшифровка обозначения

Маркировка 2РМ36БПЭ22Ш1В1 содержит полную информацию об исполнении изделия. Ниже приведены основные конструктивные признаки.

Диаметр корпуса — 36 мм.
Тип корпуса — блочный (индекс Б).
Количество контактов — 22.
Диаметр контактов — 1 мм.
Покрытие контактов — серебряное (индекс В).
Тип изделия — кабельная вилка (индекс Ш).
Патрубок — прямой (индекс П).
Исполнение — с гайкой патрубка для экранированного кабеля (индекс Э).

Присоединительные и габаритные размеры: наружный диаметр по корпусу D1 равен 36 мм, резьба патрубка D2 соответствует M39 на 1, максимальная длина Lmax составляет 25 мм, размер A равен 35 мм, размер B равен 43 мм. Климатическое исполнение — УХЛ, всеклиматическое, изготовление ведётся по техническим условиям.

Электрические параметры

Соединитель рассчитан на номинальный ток от 5 до 10 А на каждый контакт, при этом суммарный ток по всем цепям достигает 110 А. Рабочее напряжение составляет от 560 до 700 В. Сопротивление электрического контакта не превышает 0,005 Ом, в отдельных исполнениях — 0,0025 Ом. Электрическая прочность изоляции лежит в пределах от 1850 до 2300 В в зависимости от приложенного напряжения. Ёмкость между соседними контактами не превышает 6 пФ. Теплостойкость изделия достигает 100 градусов Цельсия.

Устойчивость к внешним воздействиям

Разъём выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Изделие работоспособно при пониженном давлении до 10 в минус двенадцатой степени миллиметра ртутного столба и при повышенном давлении до 5 килограмм-сил на квадратный сантиметр. Соединитель устойчив к влажному теплу, инею и воздействию озона, что подтверждает возможность его эксплуатации в сложных климатических условиях.

Применение и эксплуатационные особенности

2РМ36БПЭ22Ш1В1 используется для внутреннего монтажа в приборах, блоках и оборудовании, где необходимо надёжное соединение экранированных кабелей. Благодаря блочному корпусу вилка удобна для закрепления на панели или в составе кабельного жгута. Усилие расчленения соединителя составляет до 30 кгс, что обеспечивает плотный и стабильный контакт при вибрациях и ударных нагрузках.

Подготовка экранированного кабеля к оконцеванию контактов.
Закрепление экрана и кабеля с помощью гайки патрубка.
Соединение вилки с ответной частью до упора.
Проверка надёжности фиксации и целостности электрических цепей.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность передачи сигнала, что важно для низкочастотных цепей с частотой до 3 МГц. Сочетание механической прочности, широкого диапазона рабочих напряжений и устойчивости к климатическим факторам делает разъём подходящим для ответственных применений в составе промышленной и специальной аппаратуры.
