Назначение

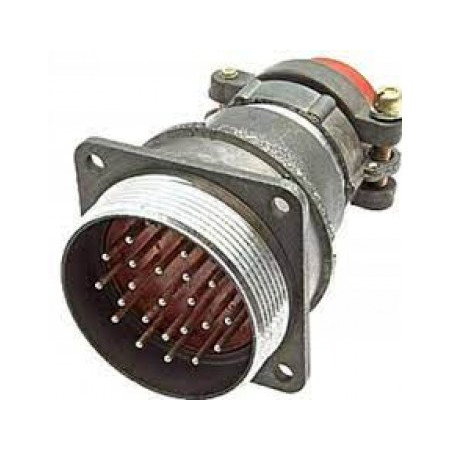

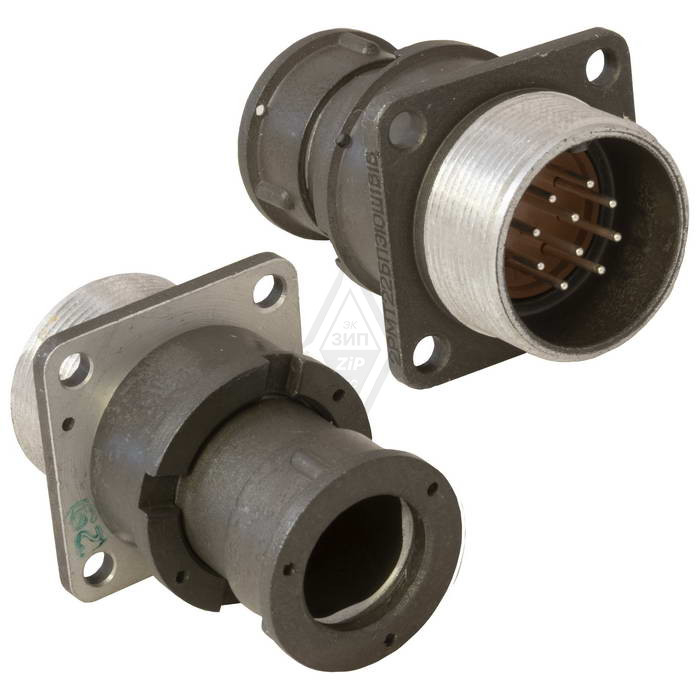

Разъем 2РМ36БПЭ22Ш1В1 (артикул 836) представляет собой блочную вилку с прямым патрубком и гайкой для экранированного кабеля. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также для внутреннего объемного монтажа. Данный соединитель относится к типу 2РМ и имеет условный размер корпуса 36 мм.

Основное назначение изделия — обеспечение надежного электрического соединения в составе электронных устройств, где требуется подключение экранированного кабеля. Блочный (приборный) корпус позволяет устанавливать вилку непосредственно на приборной панели или внутри блока, а прямой патрубок с гайкой обеспечивает фиксацию и заземление экрана кабеля.

Технические характеристики

• Тип соединителя: 2РМ.
• Условный размер корпуса: 36 мм.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 22.
• Вид соединения: вилка.
• Диаметр контакта: 1 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до +100 °C.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Токовая нагрузка на одиночный контакт: 6 А.
• Максимальная суммарная токовая нагрузка: 110 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Климатическое исполнение: УХЛ2.1 (умеренный и холодный климат).

Особенности конструкции

Разъем выполнен в блочном исполнении, что подразумевает его установку на шасси или корпус прибора. Прямой патрубок с гайкой для экранированного кабеля обеспечивает механическую защиту и электрическое экранирование подключаемого кабеля. Гайка позволяет надежно зафиксировать кабель и обеспечить контакт экрана с корпусом разъема.

Контакты изготовлены с серебряным покрытием, что снижает переходное сопротивление и повышает надежность электрического соединения. Количество контактов — 22, что позволяет передавать несколько сигналов или питающих напряжений одновременно. Диаметр контакта составляет 1 мм.

Условия эксплуатации

Изделие предназначено для работы в условиях умеренного и холодного климата (климатическое исполнение УХЛ2.1). Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Допускается повышенная влажность до 98 процентов при температуре плюс 25 градусов Цельсия.

Разъем выдерживает значительные механические нагрузки, включая вибрации и удары, что подтверждается его конструкцией и областью применения. Теплостойкость до плюс 100 градусов Цельсия позволяет использовать его в устройствах, подверженных нагреву.

Применение

Разъем 2РМ36БПЭ22Ш1В1 применяется в различных электронных устройствах, где требуется надежное и прочное соединение с экранированным кабелем. Он подходит для внутреннего монтажа и может использоваться в цепях постоянного и переменного тока с частотой до 3 МГц.

Благодаря блочному корпусу и прямому патрубку, вилку удобно устанавливать на приборных панелях, в блоках питания, измерительной аппаратуре и других электронных системах. Возможность коммутации до 22 контактов с токовой нагрузкой до 6 ампер на контакт и суммарной нагрузкой до 110 ампер делает его пригодным для силовых и сигнальных цепей.
