Назначение

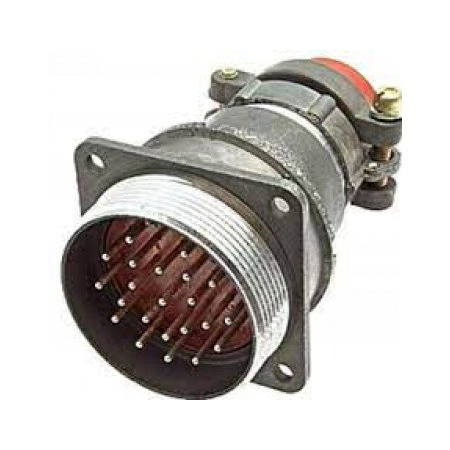

2РМ36БПЭ22Г1В1 — это блочная розетка из серии соединителей 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа и оснащено прямым патрубком для экранированного кабеля. Розетка обеспечивает надёжное и прочное соединение в составе электронных устройств и систем, где требуется подключение экранированного кабеля.

Подтверждённые особенности и технические характеристики

Конструкция розетки соответствует условному размеру корпуса 36 мм. Корпус выполнен блочного типа, патрубок — прямой, гайка патрубка предназначена для экранированного кабеля. Розетка содержит 22 контакта диаметром 1 мм с серебряным покрытием.

Электрические параметры

• Токовая нагрузка на одиночный контакт: 6 А.
• Максимальная суммарная токовая нагрузка: 110 А.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Максимальное испытательное напряжение: 1850 В и 2300 В в нормальных условиях.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Механические и климатические параметры

• Усилие расчленения: не более 294,3 Н.
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: 500.
• Температура эксплуатации: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Теплостойкость: до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ2.1 — умеренный и холодный климат.

Применение

Розетка 2РМ36БПЭ22Г1В1 используется в различных электронных устройствах и системах, где необходимо надёжное и прочное соединение с экранированным кабелем. Благодаря блочному корпусу и прямому патрубку изделие подходит для внутреннего объёмного монтажа, а широкий диапазон рабочих температур и климатическое исполнение УХЛ2.1 позволяют применять его в аппаратуре, эксплуатируемой в умеренном и холодном климате.

Серебряное покрытие контактов и низкое сопротивление контактов обеспечивают стабильную передачу сигнала и питающего напряжения в цепях с частотой до 3 МГц. Розетка рассчитана на многократное сочленение и расчленение — до 500 циклов, что подтверждает её пригодность для обслуживаемого и ремонтопригодного оборудования.

Комплектация и соответствие

Поставляется розетка 2РМ36БПЭ22Г1В1, артикул 834, в категории 2РМ36. Производитель в предоставленных данных не указан. Сведения о сертификатах, стандартах, гарантии, стране производства и наличии в описании не приводятся. Для подбора ответной части и монтажа следует руководствоваться указанными техническими характеристиками: условный размер корпуса 36 мм, 22 контакта диаметром 1 мм, прямое исполнение патрубка под экранированный кабель.
