Назначение соединителя 2РМ36БПЭ20Г2В1

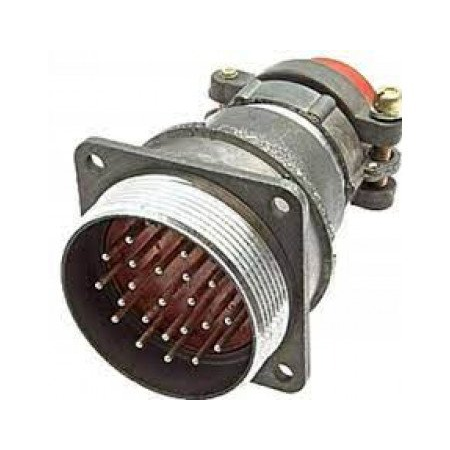

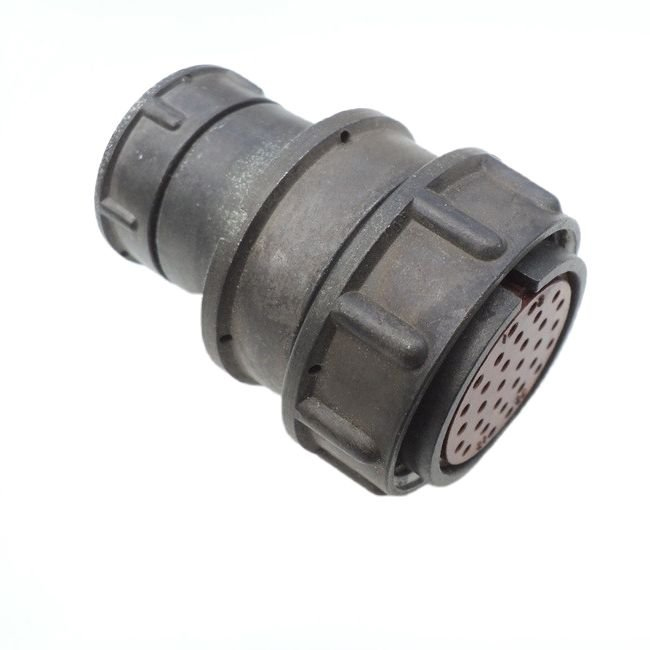

2РМ36БПЭ20Г2В1 — цилиндрический низкочастотный негерметичный электрический разъём серии 2РМ, представляющий собой розетку блочную кабельную экранированную. Изделие предназначено для коммутации цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Соединитель применяется в составе вилки и розетки, которые могут иметь блочное (приборное) или кабельное исполнение, что позволяет использовать его как для внутреннего монтажа аппаратуры, так и для подключения экранированных кабельных линий.

Конструкция ориентирована на эксплуатацию в условиях повышенных механических нагрузок и широкого диапазона температур, поэтому разъём востребован в промышленной, измерительной и специальной аппаратуре, где требуется надёжное разъёмное соединение с экранированием.

Расшифровка обозначения

Маркировка 2РМ36БПЭ20Г2В1 построена по стандартной системе обозначений серии 2РМ и содержит следующие сведения:

• 2РМ — тип соединителя;
• 36 — условный размер корпуса;
• Б — блочный (приборный) корпус;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 20 — количество контактов;
• Г2 — розетка с определённым сочетанием контактов;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 градусов Цельсия.

Таким образом, уже из самого обозначения видно, что это блочная розетка с прямым патрубком, экранирующей гайкой, двадцатью контактами и серебряным покрытием рабочих поверхностей.

Подтверждённые особенности и технические параметры

Соединители серии 2РМ выполняются с резьбовым сочленением, что обеспечивает механическую фиксацию и стабильность электрического контакта при вибрациях. Монтаж возможен объёмный или пайкой, при этом внутренний монтаж выполняется непосредственно в корпусе изделия. Покрытие контактов — золото или серебро; в данном исполнении применено серебряное покрытие с индексом В.

Климатическое исполнение соответствует УХЛ2.1 по ГОСТ 15150-69. Рабочая температура находится в диапазоне от минус 60 до плюс 100 градусов Цельсия. Основные электрические и механические параметры серии:

• максимальное рабочее напряжение — 560 или 700 В;
• максимальный ток на контакт — от 5 до 32 А в зависимости от диаметра контакта от 1 до 3 мм;
• сопротивление контактов — от 0,8 до 5 МОм;
• максимальное количество сочленений и расчленений — 500;
• рабочая частота — до 3 МГц;
• устойчивость к вибрации в диапазоне от 1 до 5000 Гц при ускорении до 50g;
• устойчивость к ударам с ускорением до 500g.

Применение

Благодаря экранированному исполнению с гайкой для кабеля и блочному корпусу, розетка 2РМ36БПЭ20Г2В1 применяется для подключения экранированных кабельных линий к приборам и блокам аппаратуры. Она подходит для цепей постоянного и переменного тока в установках, где предъявляются требования к стойкости к вибрации, ударам и расширенному температурному диапазону. Изделие может использоваться в составе ответных вилок серии 2РМ соответствующего типоразмера, обеспечивая разъёмное соединение с числом контактов двадцать.
