Назначение

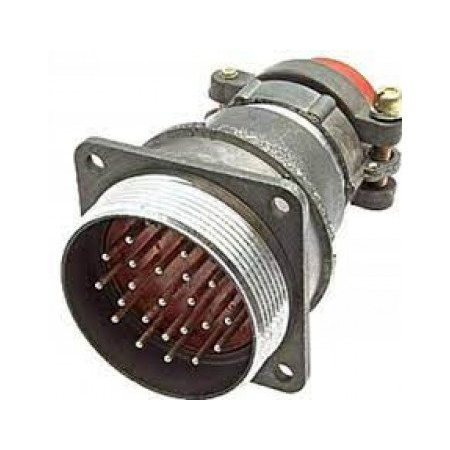

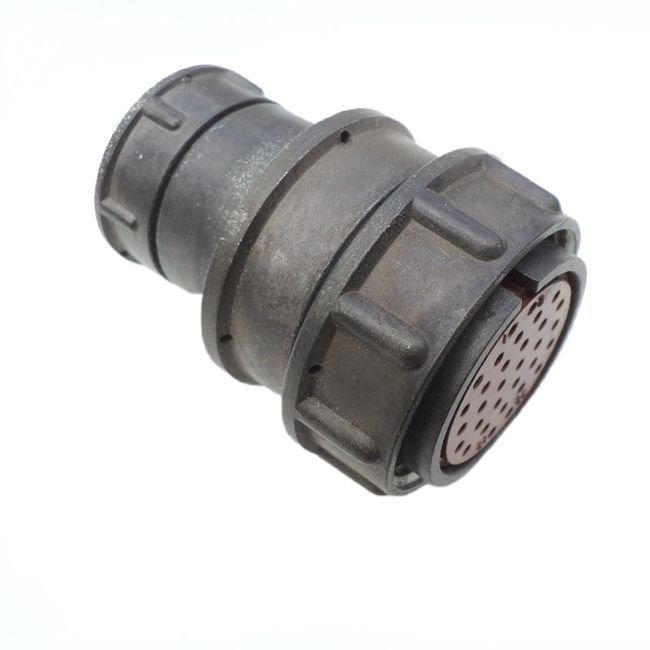

2РМ36БПЭ20Г2В1 «5» — это блочная розетка (приборный соединитель) серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа и обеспечивает подключение к экранированным кабелям благодаря прямому патрубку с гайкой, предназначенной для экранированного кабеля.

Розетка используется в электронных устройствах и системах, где требуется надёжное и прочное соединение с экранированными кабелями, а также стабильная работа при воздействии механических и климатических нагрузок.

Подтверждённые особенности и технические характеристики

Конструктивное исполнение

• Тип соединителя: 2РМ.
• Условный размер корпуса: 36.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля (Э).
• Часть соединителя: розетка (Г).
• Количество контактов: 20.
• Сочетание контактов: контакты диаметром 1 мм и 1,5 мм.
• Покрытие контактов: серебро (В).
• Приёмка: «5».

Электрические характеристики

• Токовая нагрузка на одиночный контакт диаметром 1 мм: 5 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: 10 А.
• Максимальная суммарная нагрузка: 100 А.
• Максимальное рабочее напряжение для контактов диаметром 1 мм: 560 В, 700 В.
• Максимальное рабочее напряжение для контактов диаметром 1,5 мм: 560 В.

Механические и климатические характеристики

• Механический удар многократного действия: до 1000 м/с в квадрате.
• Механический удар одиночного действия: до 5000 м/с в квадрате.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Повышенная относительная влажность воздуха при плюс 40 °C: до 98 %.
• Теплостойкость: плюс 100 °C.

Применение

Розетка 2РМ36БПЭ20Г2В1 «5» применяется в составе электронных устройств и систем, где необходимо обеспечить надёжное и прочное соединение с экранированными кабелями. Блочное (приборное) исполнение корпуса позволяет использовать её для внутреннего объёмного монтажа, а прямой патрубок с гайкой для экранированного кабеля упрощает подключение экранированных линий и обеспечивает механическую фиксацию кабеля.

Благодаря сочетанию контактов двух диаметров — 1 мм и 1,5 мм — изделие подходит для цепей с разной токовой нагрузкой в пределах одной розетки: до 5 А на контакт диаметром 1 мм и до 10 А на контакт диаметром 1,5 мм. Серебряное покрытие контактов способствует стабильности электрического соединения.

Диапазон рабочих температур от минус 60 °C до плюс 100 °C и стойкость к повышенной относительной влажности до 98 % при плюс 40 °C позволяют эксплуатировать розетку в составе оборудования, работающего в жёстких климатических условиях. Устойчивость к механическим ударам многократного и одиночного действия подтверждает пригодность изделия для применения в системах, подверженных вибрационным и ударным нагрузкам.
