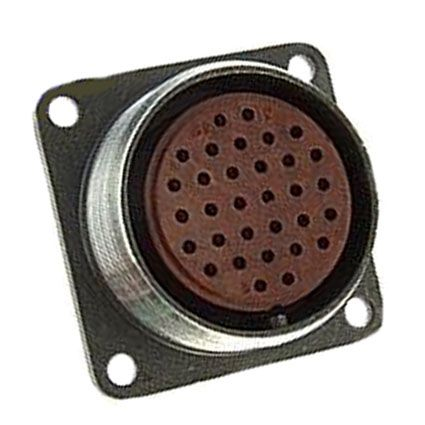

2РМ36Б22Ш1В1 Элекон

Цена:

1200 ₽

Производитель: Элекон

Технические характеристики

2РМ36Б22Ш1В1 — это электрический разъём производства компании Элекон. Он относится к серии цилиндрических низкочастотных негерметичных соединителей.

Разъём имеет диаметр 36 мм и блочный корпус типа Б. Содержит 22 контакта диаметром 1 мм с покрытием серебром (В), предназначен для вилки (Ш).

Подходит для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Теплостойкость достигает 100 °С, рабочее напряжение — 560–700 В, номинальный ток — 5–10 А.

Сочленение резьбовое, монтаж внутренний объёмный (пайка). Размеры: D1=36 мм, D2=M39×1, Lmax=25 мм, A=35 мм, B=43 мм. Сопротивление контакта — 0,0025–0,005 Ом.

Предназначен для внутренних установок во всеклиматическом исполнении, с диапазоном температур от -60 °C до +100 °C. Обеспечивает пылезащищённость контактов в соединённом состоянии.

Описание

Назначение разъёма 2РМ36Б22Ш1В1

Разъём 2РМ36Б22Ш1В1 производства компании Элекон относится к классу цилиндрических низкочастотных негерметичных соединителей серии 2РМ36. Он предназначен для электрического соединения и коммутации цепей в составе кабельных сборок, приборных блоков и внутренних установок промышленного и специального оборудования.

Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — передача электрических сигналов и питающих напряжений между отдельными узлами аппаратуры. Разъём относится к вилочной части и обеспечивает механическое крепление ответной части посредством резьбового сочленения.

Конструктивные и технические особенности

Корпус разъёма имеет блочное исполнение типа Б и диаметр 36 мм. Внутри размещены 22 контакта диаметром 1 мм. Контактная группа выполнена с серебряным покрытием, что обозначено в маркировке буквой В. Монтаж контактов — внутренний объёмный, способ присоединения проводников — пайка.

Сочленение с ответной частью резьбовое. В соединённом состоянии разъём обеспечивает пылезащищённость контактной группы, что снижает риск загрязнения и механического повреждения рабочих поверхностей при эксплуатации внутри помещений и в составе закрытых блоков.

Основные технические параметры изделия:

рабочее напряжение — от 560 до 700 В;
номинальный ток — от 5 до 10 А;
сопротивление контакта — от 0,0025 до 0,005 Ом;
теплостойкость — до 100 градусов Цельсия;
диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
исполнение — всеклиматическое, для внутренних установок.

Низкое переходное сопротивление контактов и серебряное покрытие обеспечивают стабильность электрического соединения при токовых нагрузках в пределах номинала. Резьбовое сочленение даёт надёжную механическую фиксацию и предотвращает самопроизвольное размыкание под действием вибрации и умеренных механических нагрузок.

Габаритные размеры и монтаж

Присоединительные размеры разъёма указаны в каталоге производителя и должны учитываться при проектировании посадочных мест и кабельных разделок. Ключевые размеры:

D1 — 36 мм (диаметр корпуса);
D2 — резьба M39 на 1 мм (метрическая резьба с шагом 1 мм);
Lmax — 25 мм (максимальная длина);
A — 35 мм;
B — 43 мм.

Монтаж выполняется внутренним объёмным способом с пайкой проводников к контактам. Такой вариант установки применяется в блоках, корпусах и приборных панелях, где требуется компактное размещение соединителя и доступ к монтажной зоне с внутренней стороны. Резьбовое соединение с ответной частью обеспечивает быстрый монтаж и демонтаж без применения дополнительного инструмента.

Условия эксплуатации и применение

Разъём выпускается во всеклиматическом исполнении и рассчитан на работу в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Это позволяет применять его в составе оборудования, эксплуатируемого как в отапливаемых помещениях, так и в неотапливаемых объектах при условии внутренней установки.

Типовые области применения:

Промышленное электрооборудование и системы управления.
Приборные блоки и шкафы с внутренней кабельной разводкой.
Измерительная и испытательная аппаратура.
Системы передачи сигналов и питания постоянного и переменного тока.

При подборе ответной части необходимо учитывать тип корпуса, число и диаметр контактов, а также тип сочленения. Для корректной работы следует соблюдать номинальные значения тока и напряжения, указанные производителем, и обеспечивать надёжную пайку проводников в соответствии с принятой технологией монтажа.
