Назначение разъёма 2РМ36Б22Г1В1

2РМ36Б22Г1В1 — это розетка блочного типа из серии электрических соединителей 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в качестве составной части электрических соединений внутри приборов, блоков и устройств, где требуется надёжная передача сигнала и питания при воздействии внешних эксплуатационных факторов.

Блочное (приборное) исполнение корпуса позволяет устанавливать розетку непосредственно на шасси, панель или в объёме аппаратуры. Одношпоночная поляризация исключает неправильное сочленение ответных частей, а резьбовое соединение обеспечивает механическую фиксацию и устойчивость контакта к вибрационным и ударным нагрузкам.

Подтверждённые технические характеристики

Электрические параметры разъёма рассчитаны на работу в цепях с нормированными токовыми и напряженческими нагрузками. Ниже приведены значения, заявленные для данной модели.

• Токовая нагрузка на одиночный контакт — до 6 А.
• Суммарная токовая нагрузка на соединитель — до 110 А.
• Максимальное рабочее напряжение — 560 В или 700 В в зависимости от исполнения цепи.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В и 2300 В при рабочем напряжении 700 В.

Указанные параметры определяют применимость розетки в цепях как низковольтной коммутации, так и в цепях с повышенным рабочим напряжением, где предъявляются требования к изоляционным свойствам и стабильности переходного сопротивления контактов.

Условия эксплуатации

Разъём работоспособен при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Предусмотрена возможность смены температурного диапазона в пределах от минус 60 до плюс 180 градусов Цельсия. Повышенная влажность до 98 процентов при температуре плюс 25 градусов Цельсия не нарушает работу изделия.

Механические воздействия также нормированы: изделие выдерживает многократные удары с ускорением до 1000 метров на секунду в квадрате и одиночные удары с ускорением до 5000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате. Наработка составляет не менее 5000 часов, а число соединений и расчленений — 500 циклов. Срок сохраняемости достигает 15–25 лет.

Конструкция и монтаж

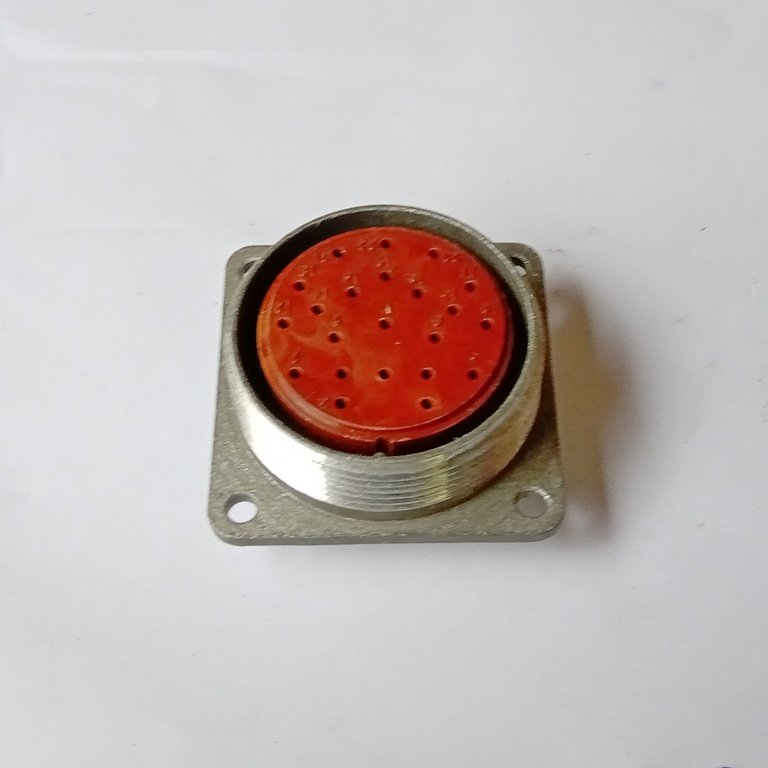

Корпус розетки выполнен блочным (приборным), условный размер — 36, число контактов — 22, диаметр каждого контакта — 1 миллиметр. Сочленение резьбовое, поляризация одношпоночная. Покрытие контактов — серебро, что способствует стабильности переходного сопротивления.

Монтаж возможен двумя способами: обжимкой или пайкой. Разъём предназначен для внутреннего объёмного монтажа и подходит для экранированных или неэкранированных кабелей с сечением 0,5 квадратного миллиметра. Габаритные размеры составляют 43 на 43 на 25 миллиметров, масса — до 54,5 грамма.

Такое сочетание конструктивных признаков делает 2РМ36Б22Г1В1 пригодным для применения в приборах и блоках, где необходима компактная розетка с большим числом контактов, устойчивая к температуре, влажности и механическим нагрузкам.

Область применения

1. Коммутация цепей питания и сигналов внутри приборов и блоков аппаратуры.
2. Соединение экранированных и неэкранированных кабелей сечением 0,5 квадратного миллиметра.
3. Эксплуатация в условиях повышенной влажности, вибрации и ударных воздействий.
4. Применение в цепях постоянного и переменного тока частотой до 3 МГц.

Разъём 2РМ36Б22Г1В1 сочетает блочное исполнение, 22 контакта диаметром 1 миллиметр, резьбовое сочленение и серебряное покрытие контактов, что подтверждается приведёнными электрическими, эксплуатационными и конструктивными данными.
