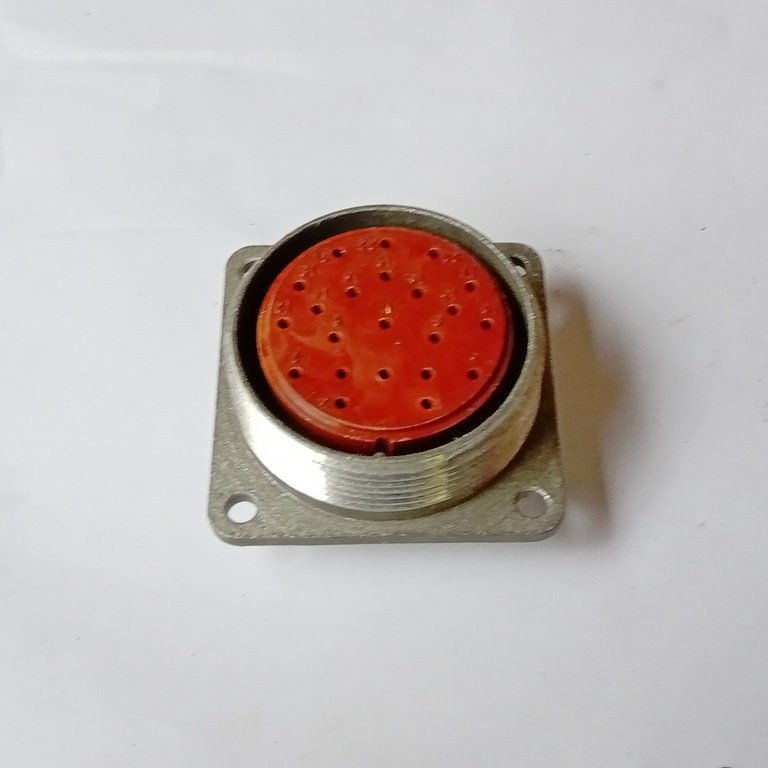

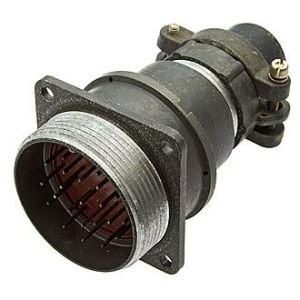

Назначение соединителя 2РМ36Б22Г1В1

Соединитель 2РМ36Б22Г1В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъём, применяемый в радиоэлектронной и радиотехнической аппаратуре. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Разъём используется как в составе узлов и блоков аппаратуры специального назначения, так и в технике общего применения. Благодаря цилиндрической конструкции и резьбовому сочленению он обеспечивает надёжное механическое соединение ответных частей и стабильный электрический контакт в условиях повышенных вибрационных и температурных нагрузок.

Расшифровка обозначения

Структура условного обозначения соединителя 2РМ36Б22Г1В1 позволяет определить его основные конструктивные признаки без обращения к дополнительной документации. Каждый знак в маркировке несёт конкретную информацию о типе и исполнении изделия.

• 2РМ — тип соединителя;
• 36 — условный размер корпуса;
• Б — блочный (приборный) тип корпуса;
• 22 — количество контактов;
• Г — обозначение розетки;
• 1 — все контакты диаметром 1 мм;
• В — серебряное покрытие контактов.

Таким образом, маркировка однозначно указывает на то, что перед нами розетка блочного исполнения с двадцатью двумя контактами одного диаметра и серебряным покрытием рабочих поверхностей.

Технические характеристики

Основные электрические параметры соединителя 2РМ36Б22Г1В1 нормируются для одиночного контакта и для изделия в целом. Ниже приведены подтверждённые значения.

• Токовая нагрузка на одиночный контакт — до 6 А;
• Максимальная суммарная токовая нагрузка на соединитель — до 110 А;
• Максимальное рабочее напряжение — 560 В и 700 В;
• Сопротивление контактов — не более 5 мОм;
• Ёмкость между контактами — не более 6 пФ;
• Сопротивление изоляции — не менее 5000 МОм.

Совокупность этих параметров определяет область применения изделия: коммутация цепей питания и сигнальных цепей в составе блоков радиоэлектронной аппаратуры, где требуются низкое переходное сопротивление и высокая электрическая прочность изоляции.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур окружающей среды — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Максимальная наработка составляет не менее 5000 часов. Ресурс по циклам соединений и расоединений — не менее 500 циклов, что обеспечивает возможность многократной коммутации без потери рабочих характеристик.

Конструкция и монтаж

Соединители имеют резьбовое сочленение, которое фиксирует ответные части и препятствует самопроизвольному разъединению под воздействием вибрации. Конструкция допускает как внутренний монтаж в блоках аппаратуры, так и подключение экранированных или неэкранированных кабелей.

Монтаж электрических соединений выполняется двумя методами — обжимкой или пайкой. Выбор метода определяется требованиями к технологичности сборки и условиями эксплуатации конкретного изделия.

Применение

Соединитель 2РМ36Б22Г1В1 широко применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он востребован в различных технических системах, где необходима надёжная коммутация цепей постоянного и переменного тока с частотой до 3 МГц.

Изделие подходит для использования в составе приборных корпусов блочного типа, а также для подключения кабельных линий связи. Благодаря негерметичному исполнению соединитель применяется в условиях, где не требуется полная изоляция от внешней среды, но предъявляются повышенные требования к электрическим параметрам и механической прочности сочленения.
