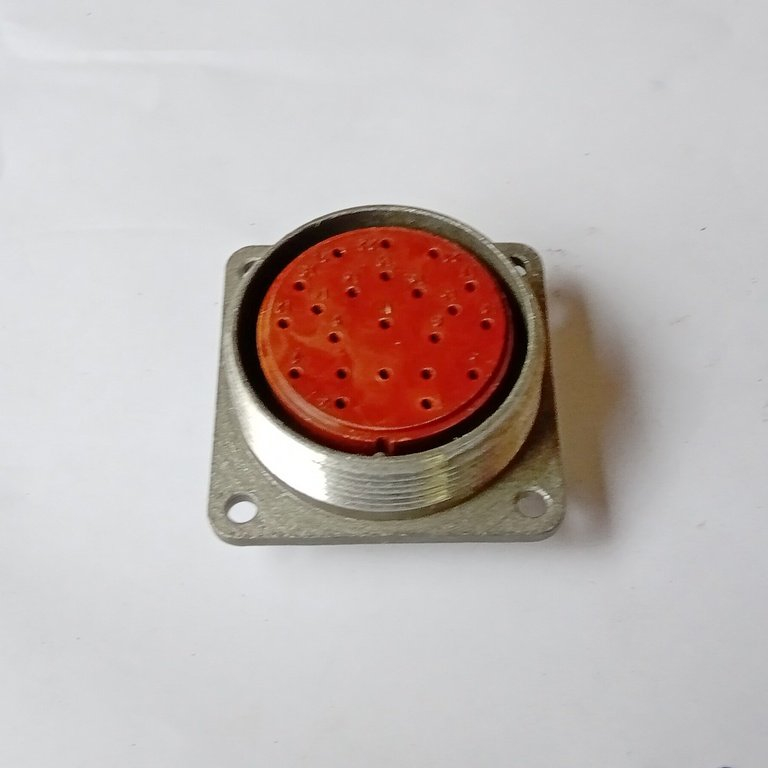

Назначение соединителя 2РМ36Б22Г1В1

Соединитель 2РМ36Б22Г1В1 относится к классу электрических низкочастотных цилиндрических негерметичных разъёмов и предназначен для работы в составе радиоэлектронной и радиотехнической аппаратуры. Основное назначение изделия — обеспечение электрического соединения между отдельными блоками, узлами, платами и кабельными сборками, а также коммутация цепей питания и сигнальных линий постоянного и переменного тока низкой частоты.

Изделие выполнено в блочном исполнении и представляет собой часть соединителя типа «розетка». Такое исполнение позволяет монтировать розетку непосредственно на корпус прибора, шасси, панель или в состав блочного разъёма, обеспечивая стационарное присоединение ответной части. Негерметичная конструкция ориентирована на эксплуатацию внутри закрытых объёмов аппаратуры, где отсутствует прямое воздействие влаги, пыли и агрессивных сред под давлением.

Подтверждённые технические особенности

Конструкция и параметры соединителя определяются маркировкой 2РМ36Б22Г1В1, в которой закодированы все ключевые признаки изделия. Ниже приведены только те характеристики, которые подтверждены данными каталога.

• Тип соединителя — 2РМ, низкочастотный цилиндрический разъём негерметичного исполнения.
• Условный размер корпуса — 36.
• Вид корпуса — блочный, обозначается буквой Б.
• Количество контактов — 22.
• Часть соединителя — розетка, что соответствует букве Г в обозначении.
• Обозначение сочетания контактов — все контакты диаметром 1 мм.
• Покрытие контактов — серебро, что обозначено буквой В.
• Теплостойкость — до плюс 100 градусов Цельсия.
• Токовая нагрузка на одиночный контакт — до 6 ампер.
• Максимальная суммарная токовая нагрузка на соединитель — до 110 ампер.

Указанные параметры взаимосвязаны: количество контактов и допустимый ток на каждый из них определяют суммарные возможности изделия по передаче тока через разъём. Одинаковый диаметр всех контактов, равный 1 мм, упрощает подбор ответных частей, монтажного инструмента и контактных элементов при сборке кабельных сборок.

Электрические параметры

Соединитель рассчитан на токовую нагрузку до 6 ампер на одиночный контакт и суммарную нагрузку до 110 ампер на изделие в целом. Такое соотношение позволяет задействовать контакты как для передачи питания, так и для сигнальных цепей низкой частоты. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжный электрический контакт в процессе многократных сочленений и расчленений.

Теплостойкость до плюс 100 градусов Цельсия определяет допустимый температурный режим эксплуатации. Это значение необходимо учитывать при компоновке аппаратуры, поскольку нагрев от соседних элементов, блоков питания и трансформаторов не должен превышать указанный предел.

Конструктивные особенности

Блочный корпус соединителя предназначен для установки в составе аппаратуры блочного типа. Цилиндрическая форма корпуса обеспечивает удобство ориентированного сочленения и фиксации ответной части. Исполнение «розетка» означает, что данное изделие принимает ответный соединитель, а его контактная система выполнена в соответствии с условным размером корпуса 36 и набором из 22 контактов.

Применение

Соединитель 2РМ36Б22Г1В1 применяется в радиоэлектронной и радиотехнической аппаратуре различного назначения. Наиболее типичные области использования:

1. Коммутация межблочных соединений внутри приборов и стоек.
2. Подключение кабельных сборок к блокам и шасси аппаратуры.
3. Передача цепей питания с током до 6 ампер на контакт.
4. Передача низкочастотных сигнальных цепей.
5. Организация разъёмных соединений, требующих периодического сочленения и расчленения при обслуживании.

Благодаря блочному исполнению и диаметру контактов 1 мм изделие удобно для унифицированной сборки аппаратуры, где требуется единый типоразмер контактных элементов. Перед установкой следует убедиться, что условия эксплуатации соответствуют негерметичному исполнению и температурному пределу до плюс 100 градусов Цельсия.

Указания по подбору и эксплуатации

Для корректного применения соединителя необходимо учитывать, что он является розеткой блочного типа и предназначен для сочленения с ответной частью соответствующего типоразмера. При подборе ответного соединителя следует ориентироваться на условный размер корпуса 36, количество контактов 22 и диаметр контактов 1 мм.

Суммарная токовая нагрузка не должна превышать 110 ампер, при этом нагрузка на отдельный контакт ограничена значением 6 ампер. Распределение нагрузки по контактам следует планировать заранее, чтобы исключить перегрузку отдельных цепей. Температурный режим работы не должен выходить за пределы, установленные показателем теплостойкости.

Поскольку соединитель негерметичен, его не следует применять в условиях прямого воздействия влаги, пыли или агрессивных сред. Монтаж и эксплуатацию рекомендуется проводить в составе закрытой аппаратуры, где обеспечены нормальные условия работы электронных компонентов.
