Назначение и область применения

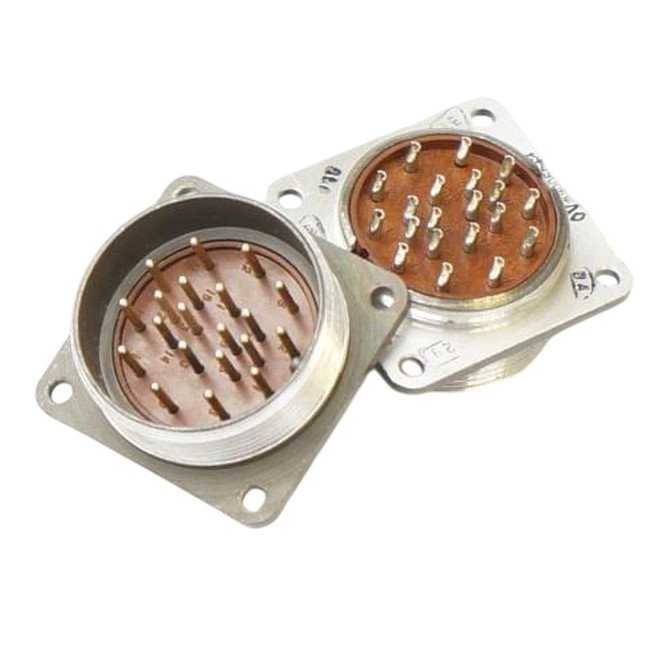

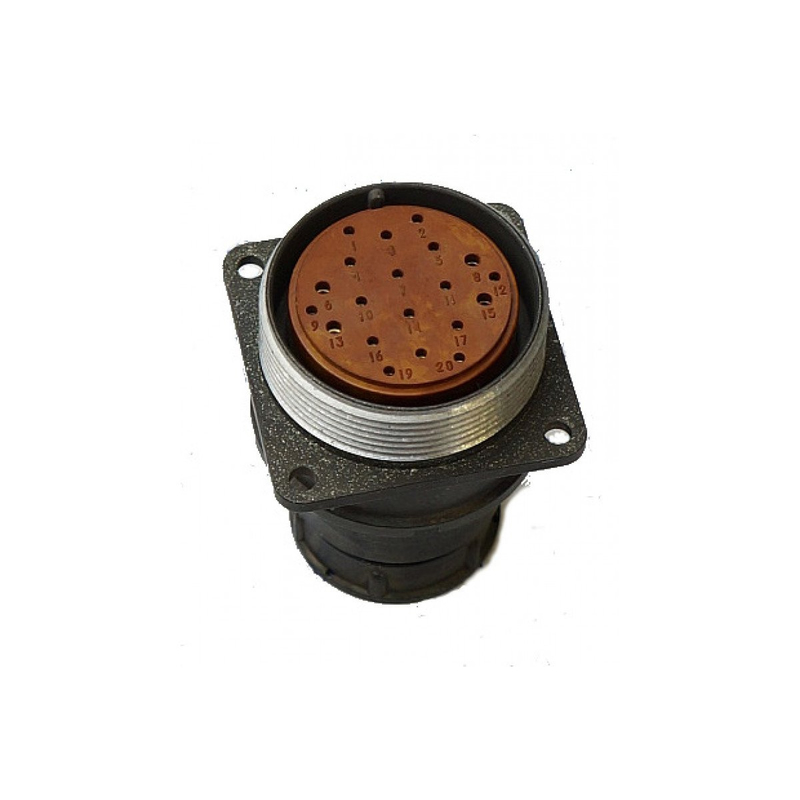

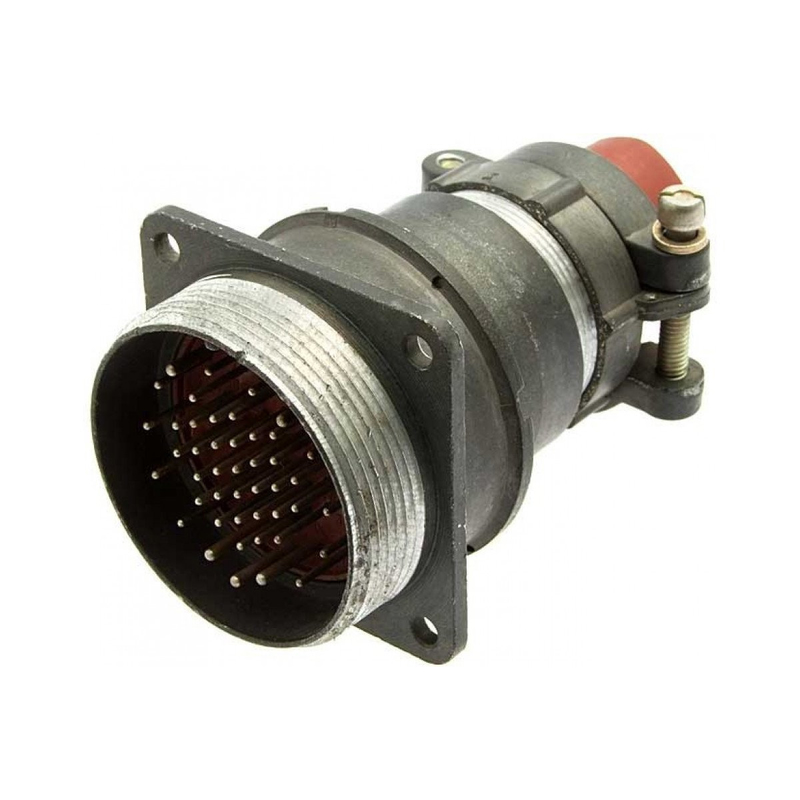

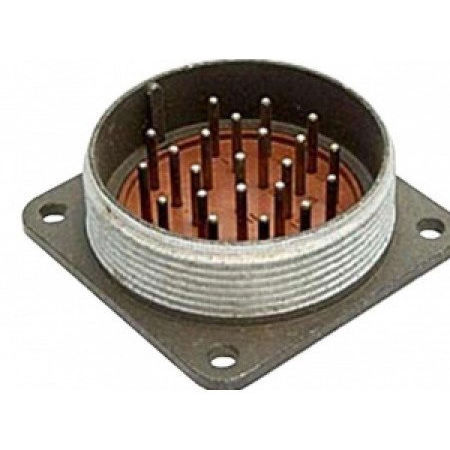

Вилка блочная 2РМ36Б20Ш2В1 представляет собой негерметичный цилиндрический электрический разъём серии 2РМ, предназначенный для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока. Изделие используется преимущественно в приборных блоках, панелях управления и корпусах радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с ответной частью — кабельной или блочной розеткой того же типоразмера.

Разъём рассчитан на совместную работу с ответными соединителями серии 2РМ условного размера 36. Применение резьбового сочленения обеспечивает стабильное механическое удержание и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ36Б20Ш2В1 содержит полную информацию о конструктивном исполнении разъёма:

• 2РМ — тип соединителя: цилиндрический электрический разъём общего применения;
• 36 — условный размер корпуса, определяющий диаметр присоединительной резьбы и габаритные размеры сочленяемых частей;
• Б — блочное (приборное) исполнение корпуса, предназначенное для монтажа на плату или панель прибора;
• 20 — количество контактов;
• Ш — резьбовое сочленение с одношпоночной поляризацией корпусов, исключающей неправильную ориентацию при стыковке;
• 2 — класс теплостойкости контактов до 200 градусов Цельсия;
• В — серебряное покрытие контактов.

Контакты изготавливаются из бериллиевой бронзы или аналогичного сплава. Серебряное покрытие обеспечивает стабильное переходное сопротивление, высокую коррозионную стойкость и продолжительный ресурс при многократных сочленениях-расчленениях. Вилка блочная выполняется под монтаж коаксиальными или обычными проводами, допускается установка на печатную плату или в панель.

Электрические параметры

Разъём предназначен для работы при напряжениях до 700 В постоянного тока и до 560 В переменного тока в зависимости от конкретного исполнения. Частота переменного тока может достигать 3 МГц, что позволяет использовать изделие в высокочастотных трактах. Токовая нагрузка составляет до 6 А на один контакт, общая токовая нагрузка для типовых конструкций серии достигает 100 А.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000–5000 МОм. Сопротивление контактов не превышает нескольких миллиом. Ёмкость между соседними контактами — не более 6 пФ, что обеспечивает корректную передачу сигналов с минимальными искажениями.

Климатическое исполнение и механическая стойкость

Вилка 2РМ36Б20Ш2В1 относится к негерметичному всеклиматическому исполнению. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, при этом допустимы кратковременные перепады в пределах от минус 60 до плюс 150 градусов Цельсия. Разъём устойчив к воздействию повышенной влажности, инея и росы, характерных для всеклиматических условий эксплуатации.

Конструкция выдерживает вибрационные нагрузки с ускорением до 490 метров на секунду в квадрате (50g) и одиночные механические удары. Ресурс по количеству сочленений-расчленений составляет несколько сотен циклов, что подтверждает пригодность изделия для многократного использования в обслуживаемой аппаратуре.
