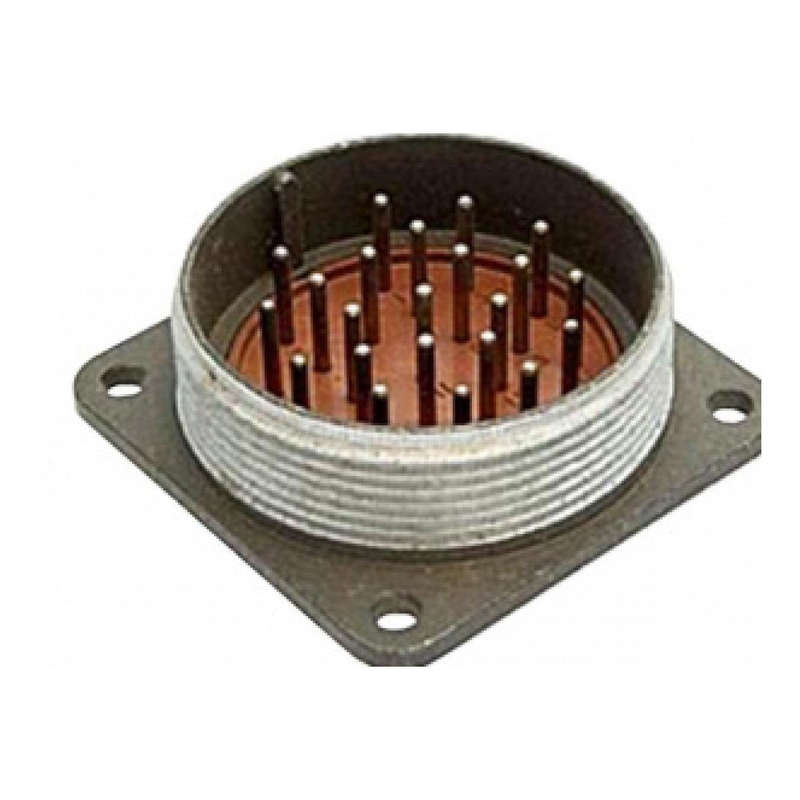

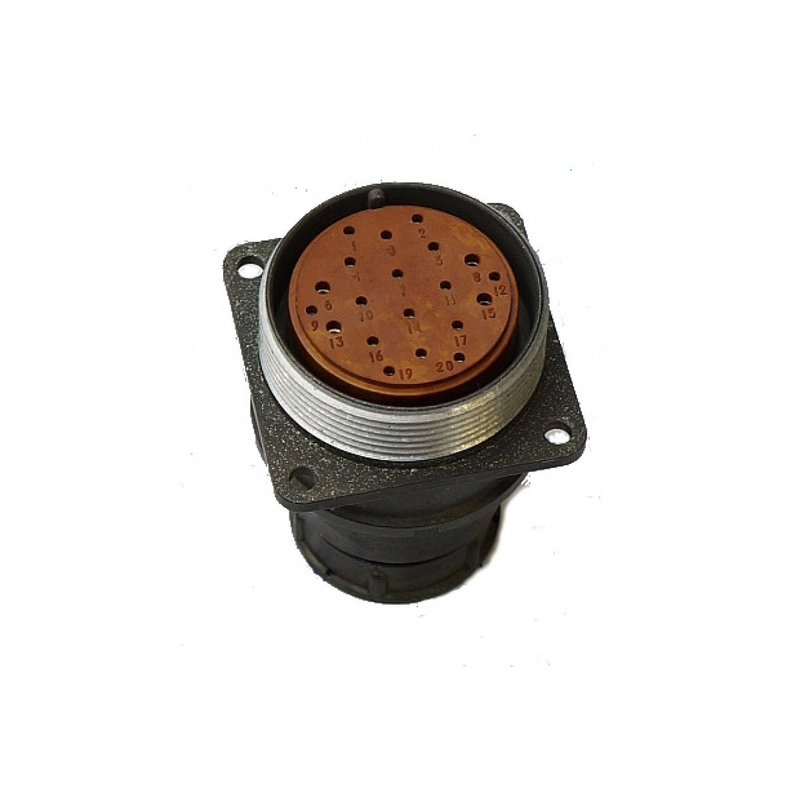

2РМ36Б20Ш2В1 Элекон — это электрический низкочастотный цилиндрический негерметичный разъём вилочного типа, применяемый в радио‑ и электронной аппаратуре как соединитель общего назначения.

• 2РМ — тип низкочастотного цилиндрического соединителя.

• 36 — условный размер корпуса разъёма.

• Б — блочный (приборный) корпус, разъём относится к приборной части.

• 20 — количество контактов (20 штук).

• Ш2 — вилка с извлекаемыми контактами круглой формы.

• В1 — серебряное покрытие контактов, термостойкость до 100 °C.

• Максимальное рабочее напряжение — до 560–700 В переменного или постоянного тока.

• Ток на один контакт:

  • для контакта Ø 1,0 мм — порядка 5 А;

  • для контакта Ø 1,5 мм — порядка 10 А.

• Сопротивление контакта:

  • Ø 1,0 мм — не более 5 мОм;

  • Ø 1,5 мм — не более 2,5 мОм.

• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегом.

• Контакты извлекаемые, монтаж проводов обычно выполняется пайкой или обжимкой.

• Разъём негерметичный, но выполнен в всеклиматическом исполнении (работоспособен в широком диапазоне температур и давлений).

• Диапазон температур окружающей среды — примерно от −60 °C до +100 °C.

• Сочленение с партнёром‑разъёмом — резьбовое, обеспечивает надёжную фиксацию и многократные сочленения/расчленения (до нескольких сотен циклов).

Разъём используется для межблочного соединения в радиотехнической и электронной аппаратуре, в части низкочастотных линий питания и сигналов, где требуются достаточно высокие токовые нагрузки и надёжность контакта.
