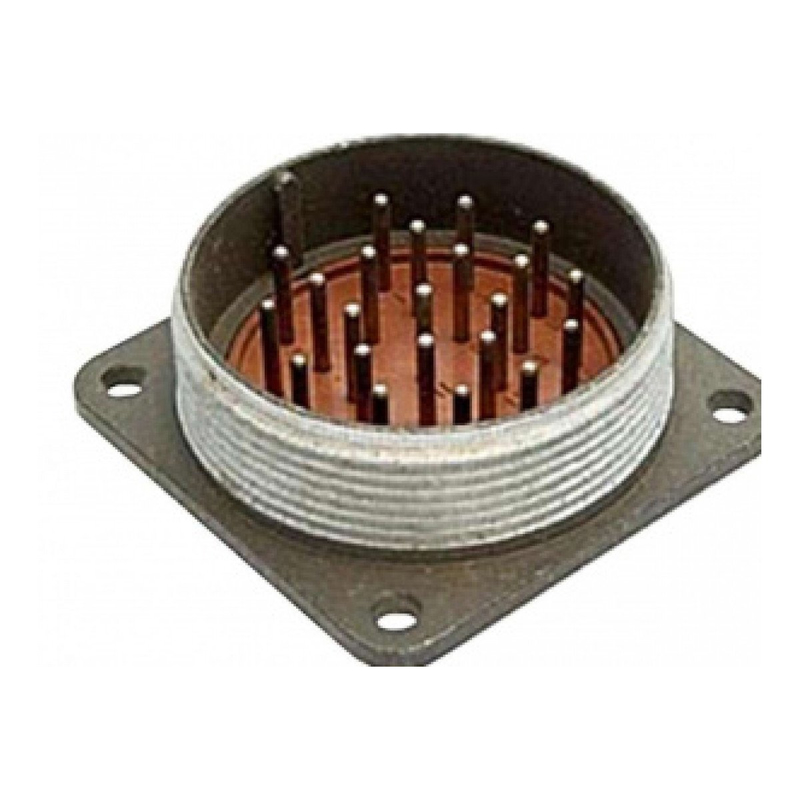

Соединители 2РМ36Б20Ш2В1 представляют собой электрические низкочастотные цилиндрические негерметичные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Технические характеристики

• Тип корпуса : Блочный (приборный).

• Количество контактов : 20.

• Часть соединителя : вилка.

• Диаметр контактов : 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

Электрические характеристики

• Токовая нагрузка на одиночный контакт:

  • Диаметром 1 мм: до 5 А;

  • Диаметром 1,5 мм: до 10 А.

• Максимальная суммарная нагрузка на соединитель: до 100 А.

• Максимальное рабочее напряжение:

  • Для контактов диаметром 1 мм: до 700 В;

  • Для контактов диаметром 1,5 мм: до 560 В.
